BEDIENUNG
4-2
Powermax
45 Betriebsanleitung

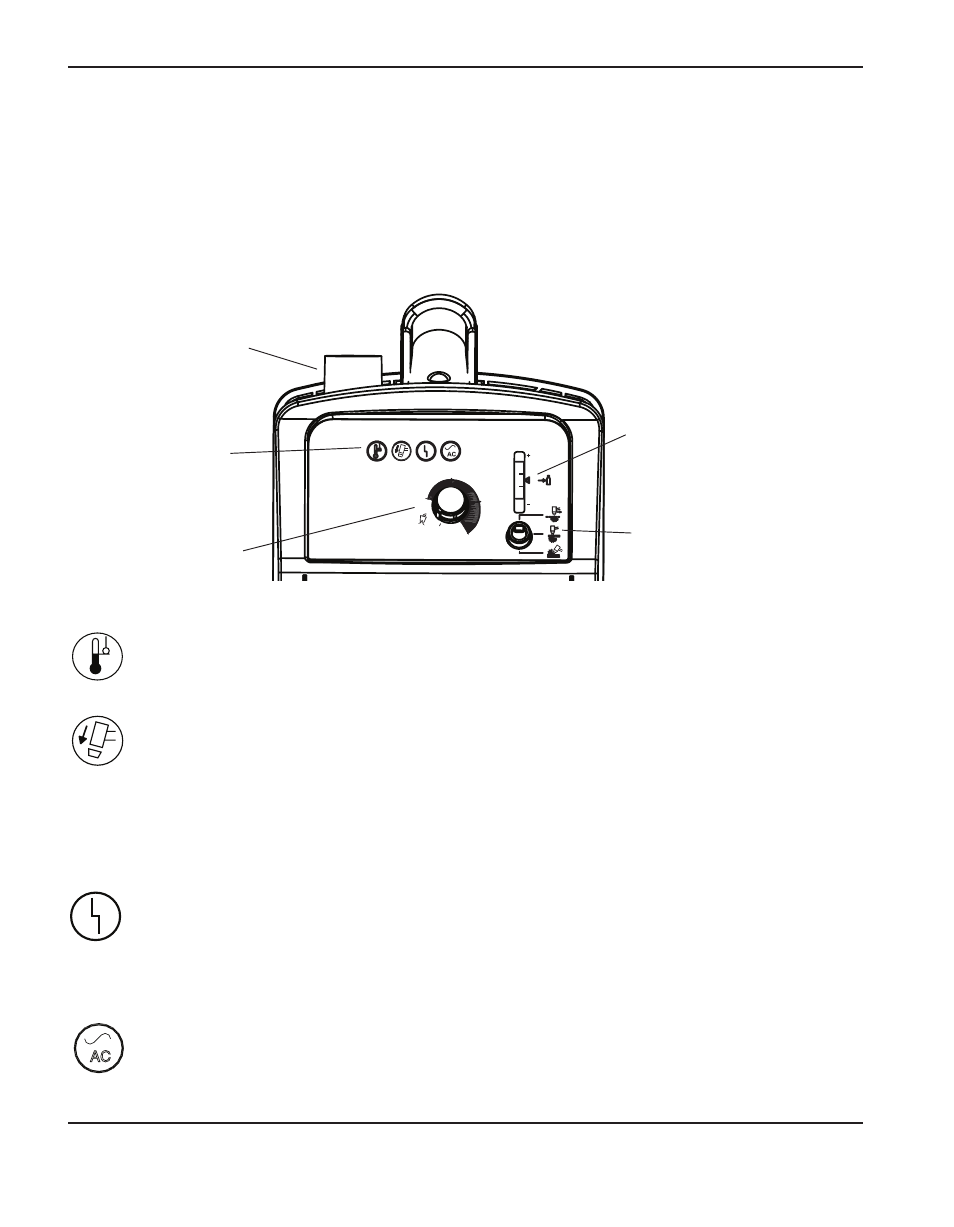

Bedienelemente und Anzeigen
Der Powermax45 verfügt über einen EIN/AUS-Schalter (ON/OFF), einen Stromstärkeregler,
einen Druckregler, einen Betriebsart-Schalter, 4 LED-Anzeigen und eine Gasdruck-LED-Anzeige.
Diese Bedienelemente und Anzeigen sind nachstehend beschrieben.
40 20
45
AMPS
30
Brennerkappensensor-LED (gelb)
Wenn diese LED-Anzeige leuchtet, bedeutet dies, dass die Verschleißteile locker
oder nicht ordnungsgemäß angebracht sind oder fehlen. Informationen zu den
möglichen Störfallbedingungen finden Sie unter Grundlegende Fehlerbeseitigung
in Kapitel 5. Wenn diese LED-Anzeige leuchtet, muss die Anlage ausgeschaltet und
die Verschleißteile müssen ordnungsgemäß angebracht werden. Anschließend muss
die Anlage wieder eingeschaltet werden, um die LED-Anzeige zurückzusetzen.
LED „Stromversorgung EIN (ON)“ (grün)
Wenn diese LED-Anzeige leuchtet, bedeutet dies, dass der Netzschalter auf EIN (ON)
gestellt wurde und die Sicherheitsschalter aktiv sind.
AC
Bedienelemente an der Vorderseite und LED-Anzeigen
temperatur-LED (gelb)
Wenn diese LED-Anzeige leuchtet, bedeutet dies, dass sich die Temperatur
der Stromversorgung außerhalb des akzeptablen Bereichs befindet.
Druckregler
LED-Anzeigen
Gasdruck-LED-Anzeige
und Druckbalken
Betriebsart-Schalter
Stromstärkeregler
Störfall-LED (gelb)
Wenn diese LED-Anzeige leuchtet, bedeutet dies, dass eine Störung an der
Stromversorgung vorliegt. Bei einigen Störfallbedingungen blinken eine oder mehrere
LED-Anzeigen auf. Informationen zum Ursprung dieser Störfallbedingungen und zu deren
Behebung finden Sie unter Grundlegende Fehlerbeseitigung in Kapitel 5.
