WARtUNG UND REPARAtUR
5-10
Powermax
45 Betriebsanleitung
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC
Ersetzen Sie das Werkstückkabel (cSA und cE)
1. Stromquelle ausschalten (OFF), Netzkabel und die Gasversorgung trennen.
2. Entfernen Sie die Abdeckung von der Stromversorgung und entfernen Sie die Mylar-Absperrung
von der Front der Leistungskarte.
3. Entfernen Sie auf der Leistungskarte die Schraube von J21 (auch mit „Werkstückkabel“
beschriftet), welche das Kabel mit der Karte verbindet. Legen Sie die Schraube zur Seite.

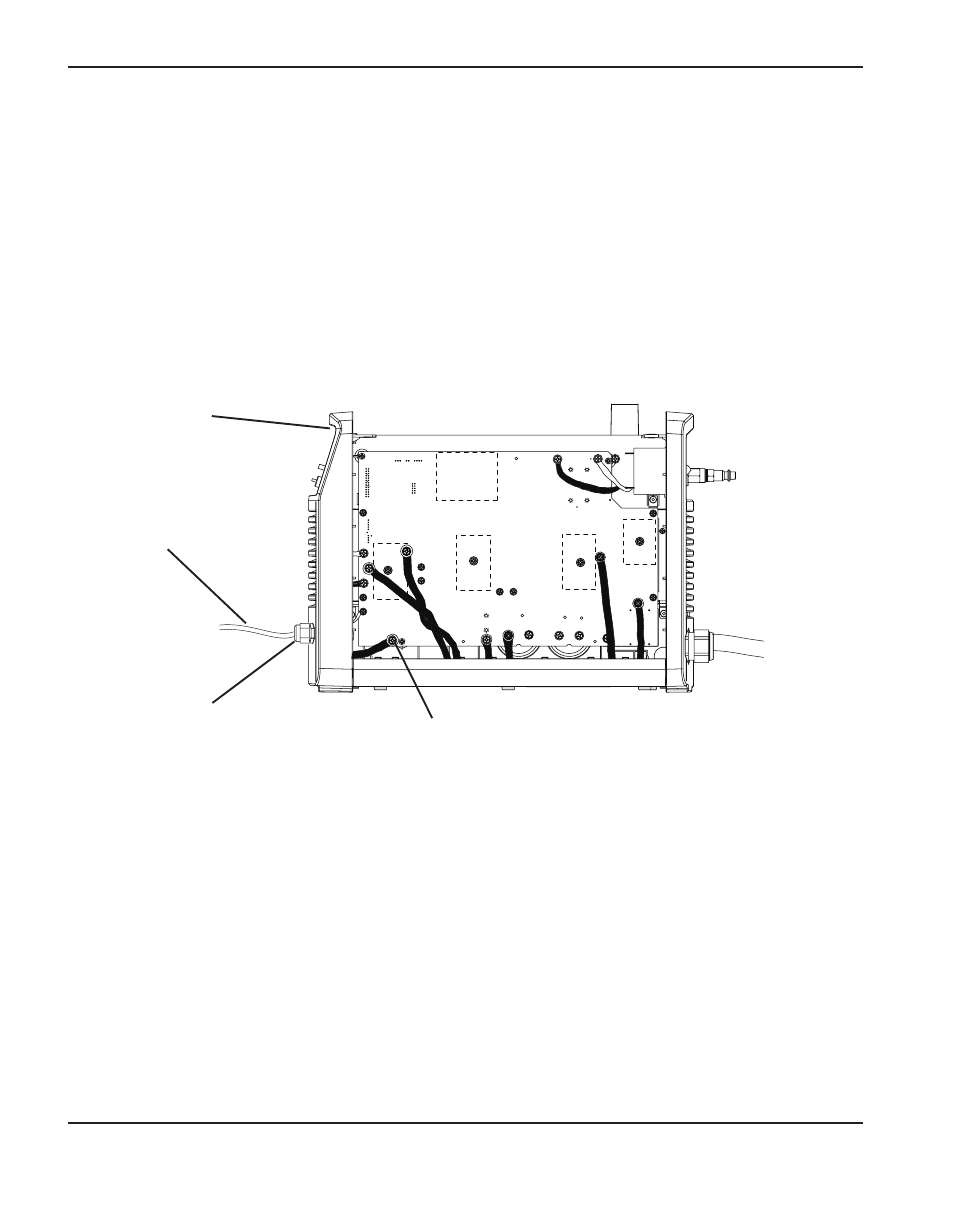

Werkstückkabel
Werkstückkabel-Verbindung
mit der Leistungskarte (J21)
Vorderseite
Zugentlastung
4. Kippen Sie sanft die Vorderseite von der Stromquelle weg. Von der Innenseite der Abdeckung
lösen Sie die Schraubenmutter, welche die Zugentlastung an der Endkappe sichert.
5. Fädeln Sie das Steckverbinderende des neuen Werkstückkabels durch die Vorderseite und
passen Sie die Zugentlastung in das Loch in der Abdeckung ein.
6. Schieben Sie die Schraubenmutter über den Steckverbinder des Werkstückkabels. Kippen Sie
sanft die Vorderseite von der Stromversorgung weg und bringen Sie die Schraubenmutter auf
der Zugentlastung an.
7. Verbinden Sie das Werkstückkabel bei J21 mit der Leistungskarte und verwenden Sie dabei die
vorher entfernte Schraube. Die Drehmoment-Einstellung für diese Verbindung beträgt 23,4 kg cm.
8. Bringen Sie die vordere Abdeckung wieder an.
