INSTALLATION – AN SCHNEIDMASCHINE UND BRENNERHEBER
THC-2 Betriebsanleitung
1-5
5/28/96

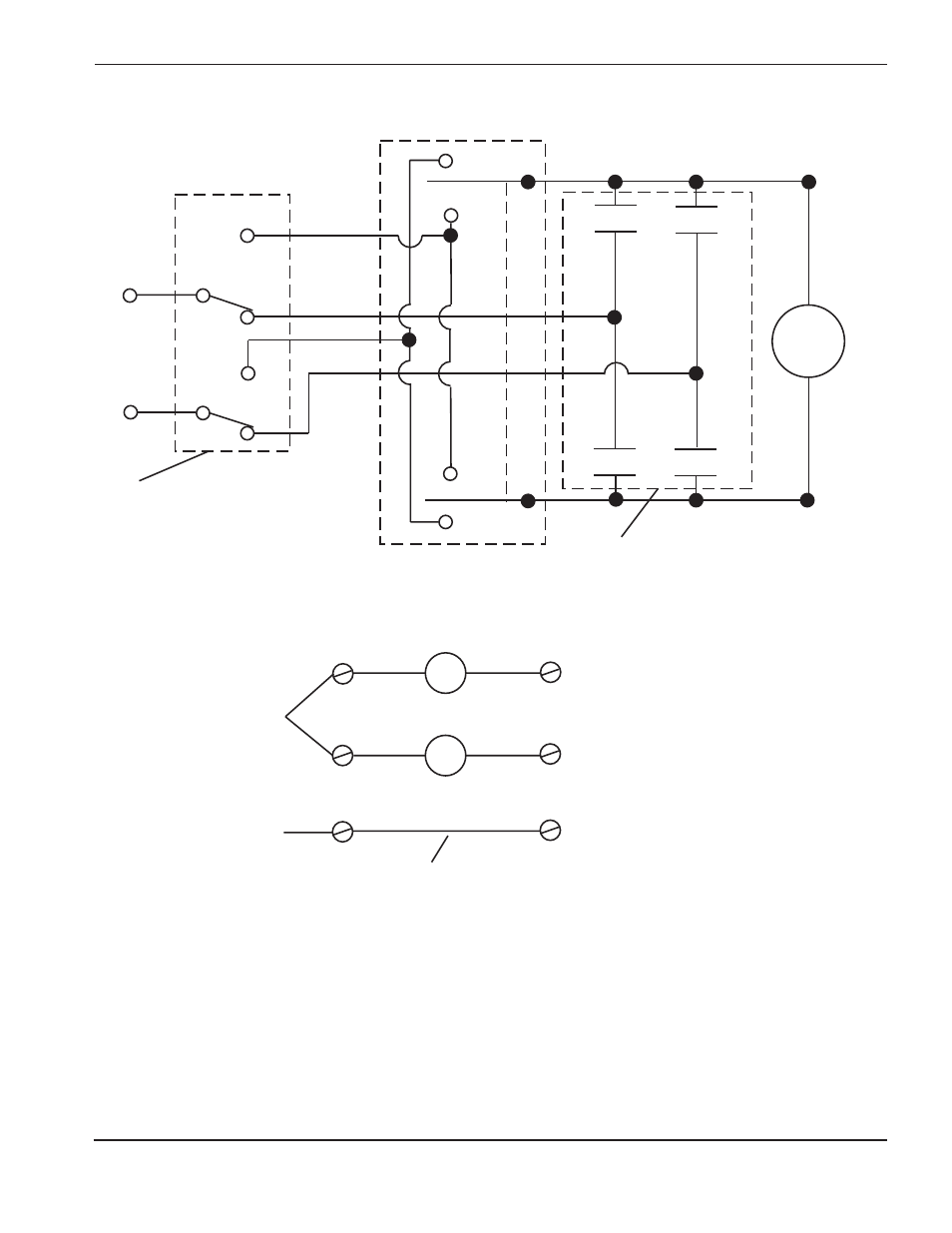

Abbildung 1-4
Typische Gleichstrom-Heber-Verdrahtung
AUFWÄRTS
AUFWÄRTS
Höhen-
verstellungs-
motor
ABWÄRTS
ABWÄRTS
ABWÄRTS
AUFWÄRTS
AUFWÄRTS
ABWÄRTS
MANUELL
MANUELL
AUTO-
MATISCH
AUTO-
MATISCH
+
–
Gleichstrom
Zweipoliger Ausschalter (Kipphebelschalter)
– Montage in Bedienerstation
Menge (2), zweipolige, normalerweise offene
Relais, 115 VAC Spulen – Montage in THC-2
1TB - 133
1TB - 132
1TB - 131
AUFWÄRTS
115 VAC
ABWÄRTS
115 VAC
DRAHTBRÜCKE
Überbrückung zu Kabel 106
an Gleichstrom-Stromquelle
1PS in THC-2
Überbrückung zu Kabel 107
an Gleichstrom-Stromquelle
1PS in THC-2
Drahtbrücke und Relais THC-2 hinzufügen
