INSTALLATION – PAC-500
THC-2 Betriebsanleitung
1c-7
5

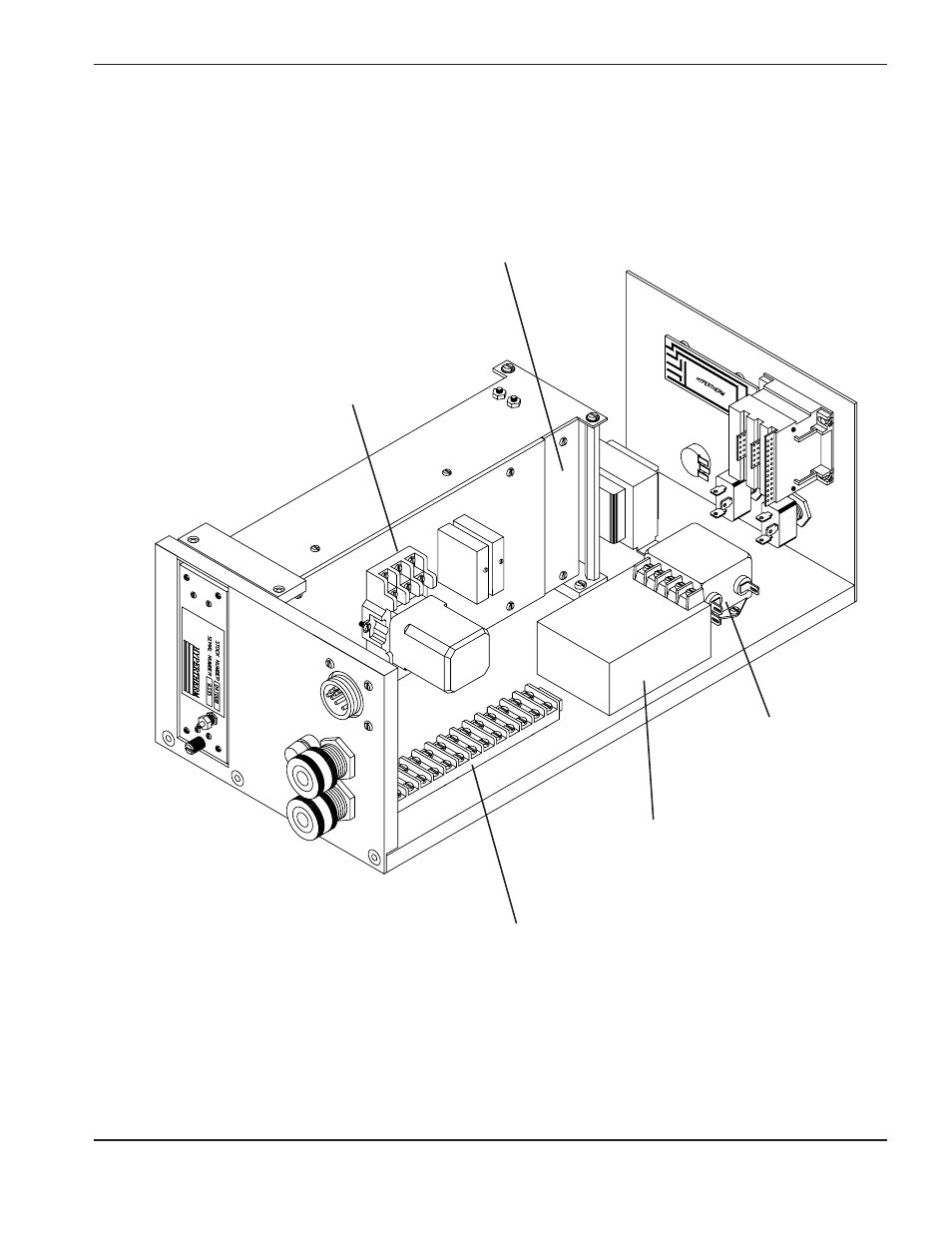

Abbildung 1c-6
Innenansicht von THC-2
R1 – 390
Ω
(etwa hier angebracht)
Draht mit der Bezeichnung Nr. 5
an das Drahtende dieses
Widerstandes anlöten
1TD
Draht mit der Bezeichnung Nr. 3
an den Anschluß mit der
Bezeichnung Nr. 108 anbringen
1F
Draht mit der Bezeichnung
Nr. 2 an den Abschluß mit
der Bezeichnung Nr. 102
anlöten
1PS
Draht mit der Bezeichnung Nr. 4 an
den Anschluß mit der Bezeichnung
Nr. 107 anbringen
1TB
Draht mit der Bezeichnung Nr. 6 an den Anschluß
mit der Bezeichnung Nr. 119 (Erdung) anbringen
