JB-Lighting Varyscan P2 250 HTI Benutzerhandbuch
Seite 5

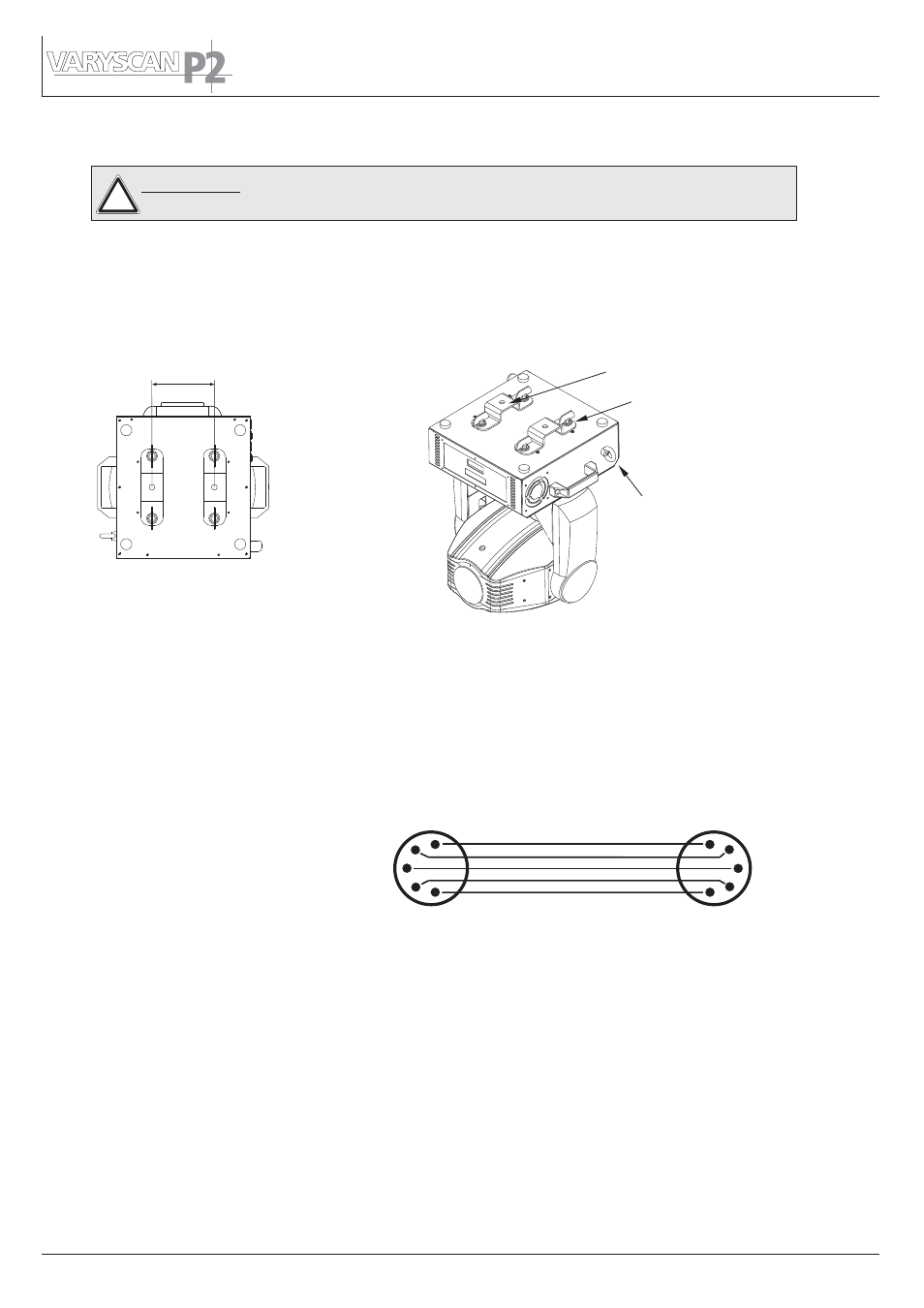

2.3 Montage der Geräte
Der Varyscan P2 kann auf den Boden gestellt, oder an den dafür vorgesehenen
Camloclaschen senkrecht oder waagerecht montiert werden. Bei der Montage mit
den Camloclaschen müssen immer zwei Camloclaschen verwendet werden und die
Camlocs müssen richtig eingerastet sein.
Varyscan zusätzlich mit Sicherungsseil an der Sicherungsöse sichern.
2.4 DMX Verkabelung
Die DMX Verkabelung (Signalleitungen) sollte mit einem 4-poligen Kabel mit
Abschirmung erfolgen. Wir empfehlen ein DMX-Kabel, es kann jedoch alternativ
auch ein 2-poliges Mikro-Kabel verwendet werden. Hierbei ist jedoch kein
Software-Update zu den Varyscans möglich. Pin 4 und 5 sind dann nicht belegt.
Stecker und Kupplungen sind 5-pol oder 3-pol XLR, und können im Fachhandel
erworben werden.
Steckerbelegung
Pin 1 = Ground = Abschirmung
Pin 2 = DMX -
Pin 3 = DMX +
Pin 4 = Data out -
Pin 5 = Data out +
4
2
3
4
2
3
Die DMX Kabel von Varyscan zu Varyscan werden eins zu eins verbunden.
Verbinden Sie nun den Ausgang Ihres Controllers mit dem 1. Varyscan. (Controller
DMX-Out mit Varyscan DMX-In). Anschließend den 1. Varyscan mit dem 2. Vary-
scan (Varyscan 1 DMX-Out mit Varyscan 2 DMX-In) und so weiter. Alle DMX-Ein/
Ausgänge sind durchkontaktiert, d.h. Sie können das DMX-Signal mit der 5-pol
Buchse einstecken und am 3-pol DMX-out herausschleifen und umgekehrt. Beim
letzten Gerät bleibt die Buchse DMX-Out unbelegt. In manchen Fällen ist es ratsam
einen so genannten Endstecker (XLR-Stecker mit einem Widerstand von 120 Ohm
zwischen Pin 2 und Pin 3) einzustecken. Ob ein Endstecker benötigt wird hängt von
verschiedenen Faktoren (unter anderem den benutzten Kabellängen und der Geräte
Anzahl ab). Solange jedoch keine Probleme in der DMX-Linie auftreten, kann darauf
verzichtet werden.
Kabel mit Abschirmung
5
1
5
1
Sicherungsöse
Camloclasche
Camloc
140
ACHTUNG: Mindestens 1,4m Abstand zu brennbaren Gegenständen!
Varyscan immer mit Sicherungsseil zusätzlich sichern!
!
6
