Varyscan MICRO 150HTI
5
JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein 07304-9617-0
2. Installation
2.1 Netzstecker montieren
Die Montage des Schukosteckers, bzw. der Anschluss des Varyscans
an die Stromversorgung (230 Volt, 50 Hertz), muß von einem autorisierten
Fachmann durchgeführt werden.
ACHTUNG: Nur von einem Fachmann durchführen lassen !
2.2 Leuchtmittel wechseln/einsetzen
ACHTUNG: Gerät vom Netz trennen und mindestens 30 Minuten abkühlen lassen !
Lüfter
1

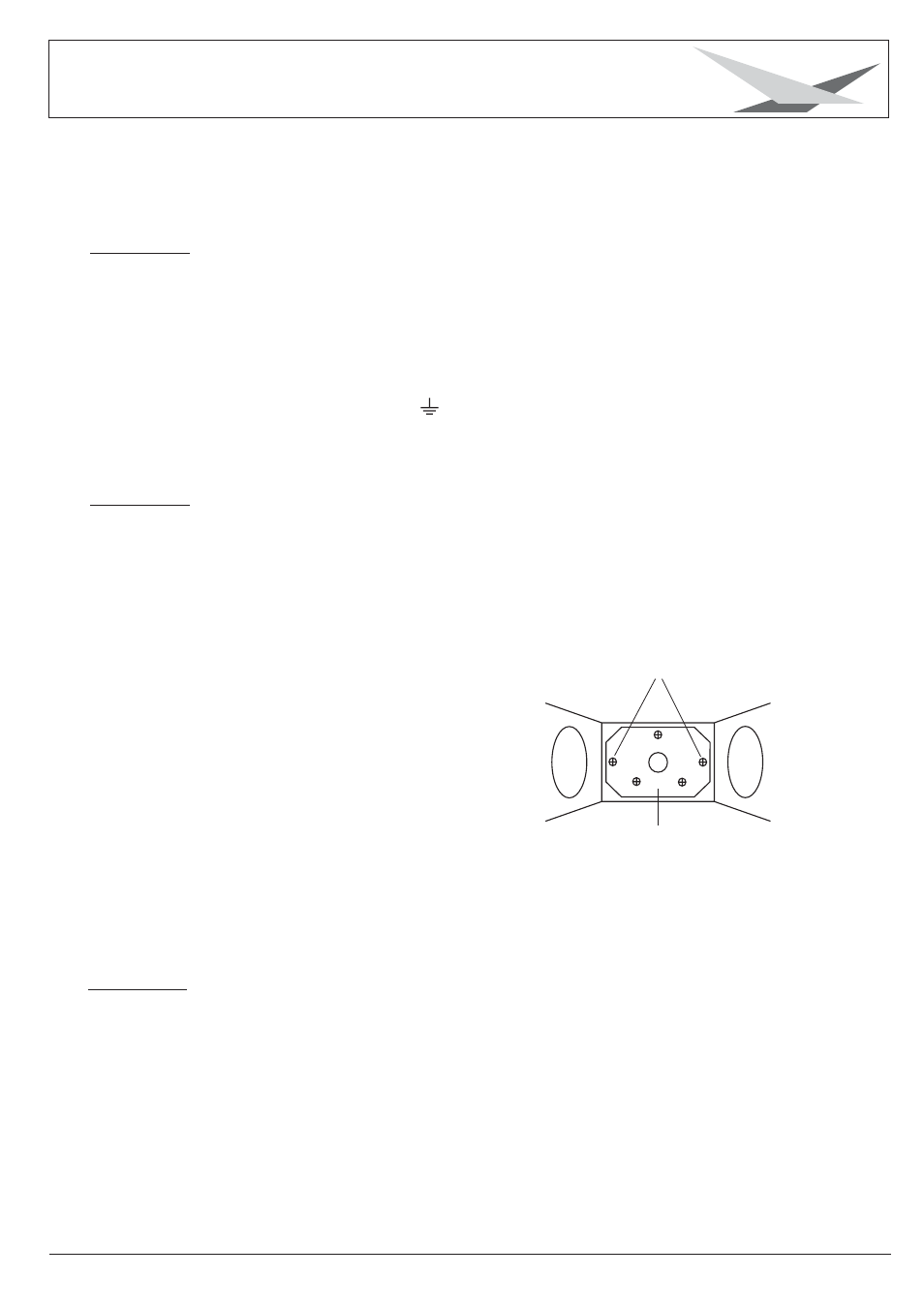

Abbildung: Kopf von hinten
Leuchtmittel: OSRAM HTI 150W
Entfernen Sie die beiden Schrauben
Nr.1 (siehe Abbildung rechts)
Nun können Sie das Fassungsblech
nach hinten aus dem Lampenschacht
ziehen.
Beim Einsetzen der Lampe ist darauf
zu achten, daß Sie den Lampenkolben
nicht mit bloßen Händen berühren.
Immer nur an der Fassung (Keramik)
anfassen.
Schieben Sie nun die Fassung wieder
in den Lampenschacht und achten Sie
darauf, daß die Kabel nicht beschädigt
werden.
Fassungsblech
2.3 Montage der Geräte
Der Varyscan MICRO 150HTI kann auf den Boden gestellt, oder an den
dafür vorgesehenen Befestigungslöchern an die Decke oder Traversen
montiert werden.
Es ist auch möglich den Varyscan quer zu hängen, dadurch kann
aber die Lebensdauer des Leuchtmittels herabgesetzt werden.
ACHTUNG: Mindestens 1m Abstand zu brennbaren Gegenständen !
Varyscan immer mit Sicherungsseil zusätzlich sichern !
braun Phase “L”
blau Nulleiter “N”
grün/gelb Schutzleiter
