JB-Lighting Varycolor P6 575 HMI - Handbuch (Seite 15)

5. Service

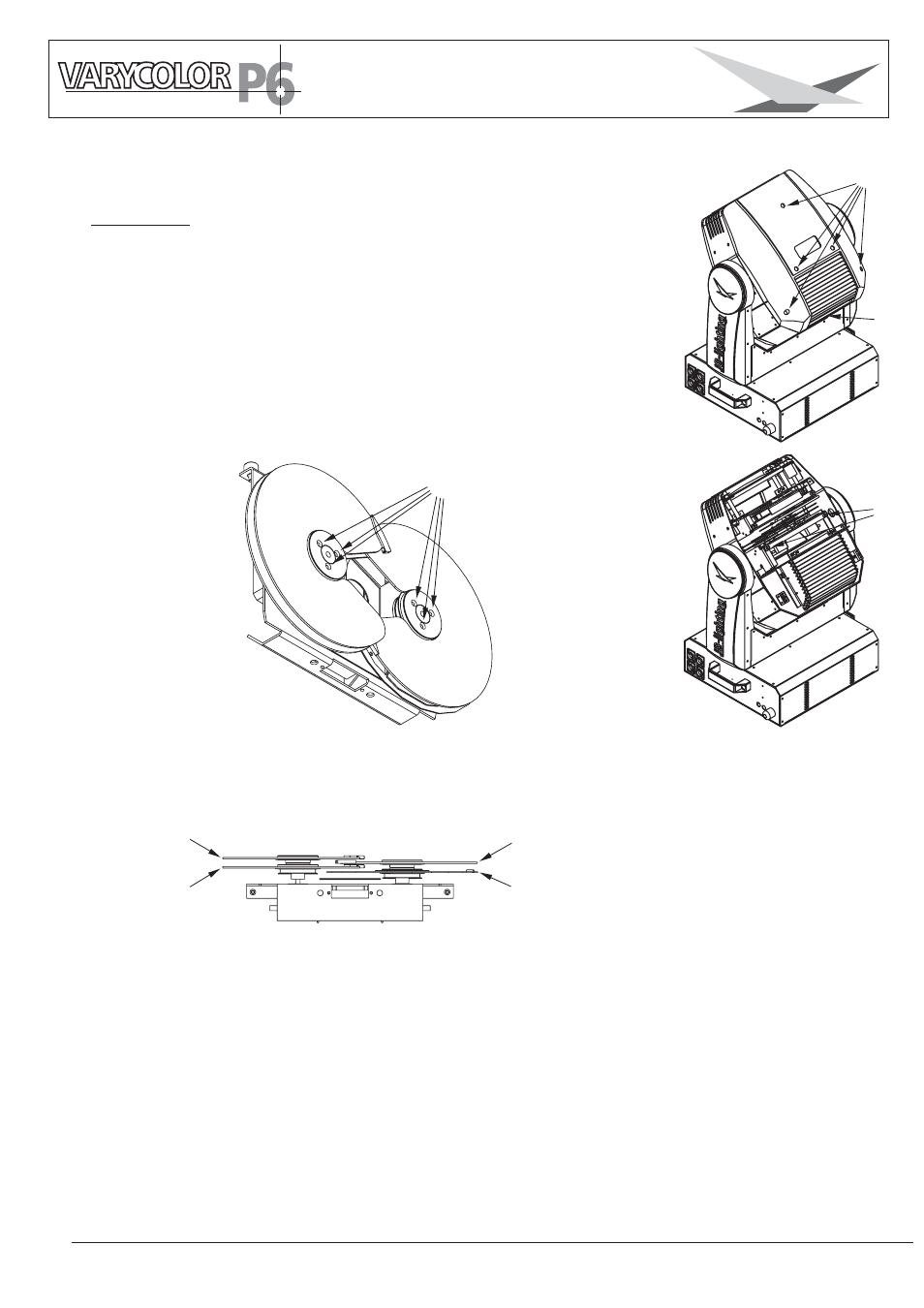

5.1 Farbscheiben wechseln
ACHTUNG: Gerät vom Netz trennen und mindestens
30 Minuten abkühlen lassen !
Am Aufdruck Nr.1 erkennen Sie wo oben am Kopf ist.
Drehen Sie die 5 Schrauben Nr.2 mit einer halben Umdrehung
nach links und nehmen die Kunststoffabdeckung ab.
Öffnen Sie nun die 2 Rändelschrauben Nr.3 und ziehen den
CMY-Farbeinschub heraus.
Nun können Sie mit den Schrauben Nr.4 die Farbscheiben
wechseln.
1
2
4
3
Richtige Reihenfolge der Farbscheiben
Farbrad
Cyan
Magenta
Yellow
15
