Leitungen anschließen
Kabeltyp: Fernmeldeleitung J-Y(St)Y mit paarweise verdrillten Adern.
Der übliche Durchmesser ist 0,6 mm oder 0,8 mm.
• Entnehmen Sie die steckbare Schraubklemme.
• Schließen Sie die Leitungen gemäß Beschriftung (TaM/TbM) an.
• Ein Etagenruftaster ist zwischen den Klemmen ERT und ETb anzuschließen.
• Stecken Sie die Schraubklemme wieder in die vorgesehene Führung.
• Auf korrekten Sitz der Klemmen achten.

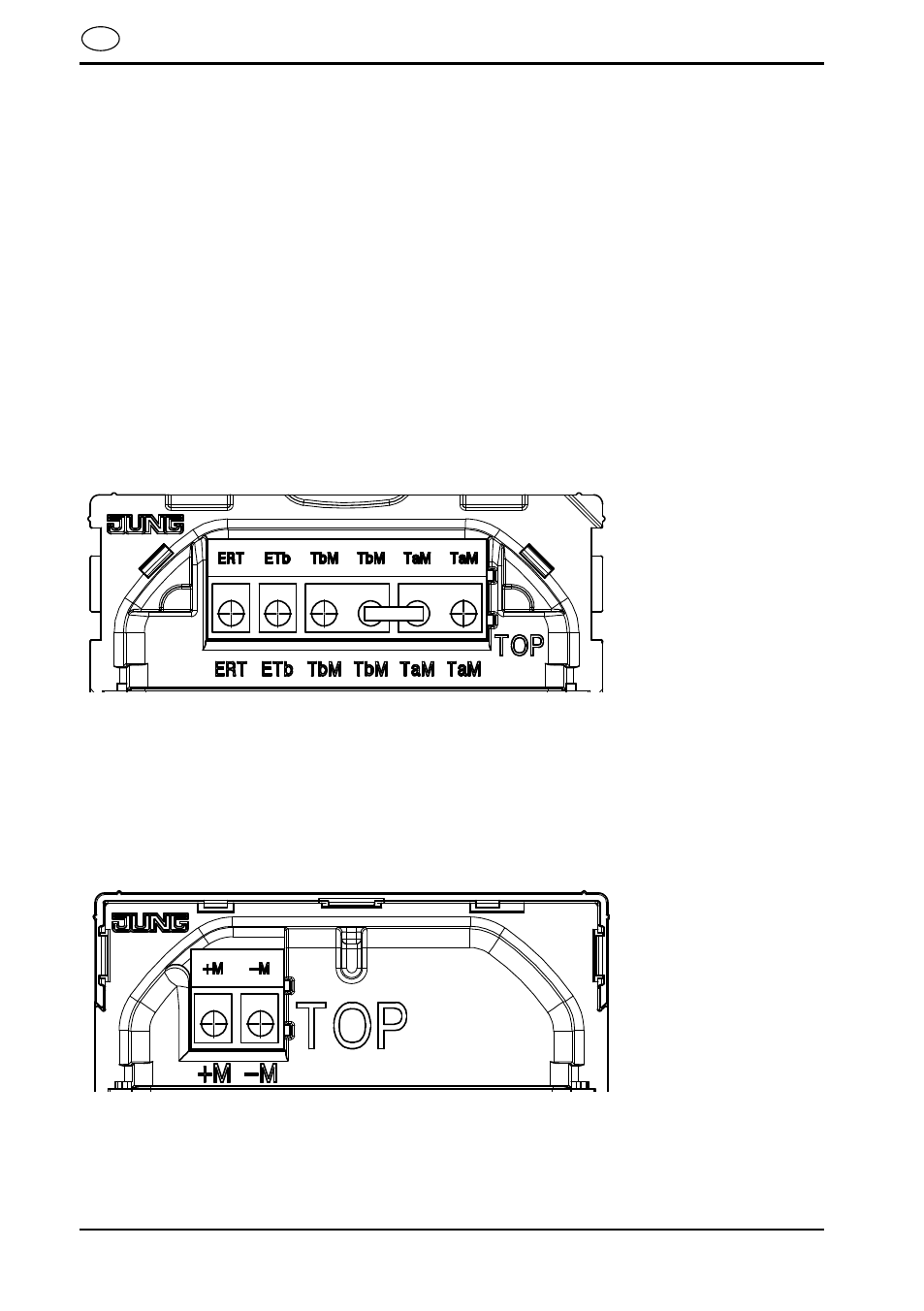

Klemmenbelegung
am Audiomodul:
TaM/TbM
= Anschluss Siedle In-Home-Bus
ERT/Etb
= Anschluss Etagenruftaster
am Tastmodul Universal:
M+/M-
= Anschluss der Zusatzversorgung (max. 30 V DC)
D
22
