Gerät anschließen

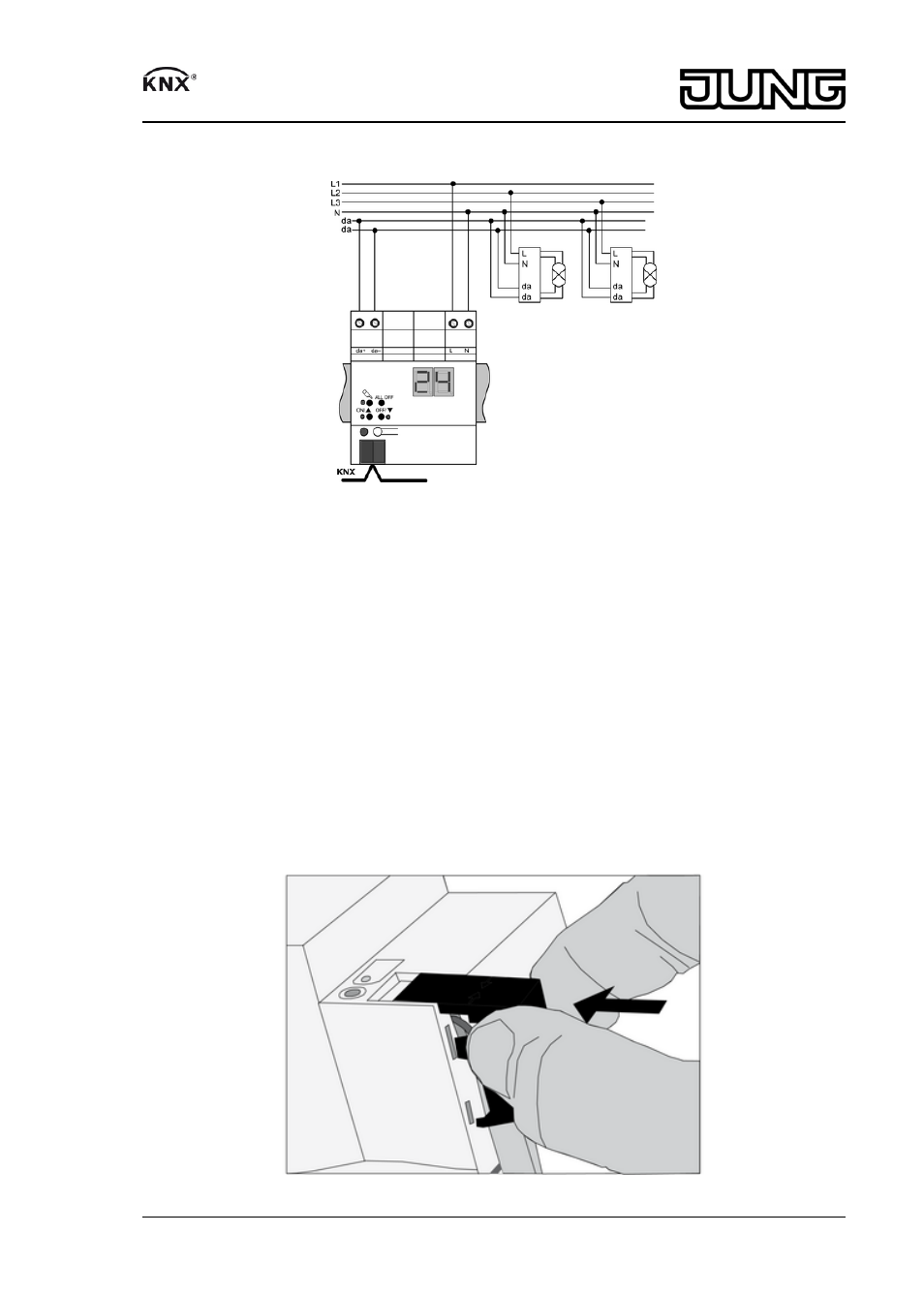

Bild 3
Steuerleitung: Typ, Querschnitt und Verlegung gemäß Bestimmungen für 250-V-Leitungen.
DALI- und Netzspannungsadern können gemeinsam in einer Leitung, z. B. NYM 5x1,5 mm²,
geführt werden.
i DALI-Teilnehmer einiger Hersteller haben erweiterte Funktionen und können z. B. durch
Netzspannung am DALI-Anschluss gesteuert werden. Bei Nachrüsten vorhandener DALI-
Installationen alle entsprechenden Bedieneinrichtungen entfernen.
i Die DALI-Steuerspannung ist eine Funktionskleinspannung FELV. Die Installation so
ausführen, dass bei Freischalten eines Bereiches sowohl DALI- als auch Netzspannung
führende Leitungen freigeschaltet sind.
o Gerät gemäß Anschlussbeispiel anschließen (Bild 3).
o Busleitung mit Anschlussklemme anschließen.
i DALI-Teilnehmer können an verschiedene Außenleiter angeschlossen werden.
Abdeckkappe aufstecken
Um den Busanschluss vor gefährlichen Spannungen im Anschlussbereich zu schützen, muss
eine Abdeckkappe aufgesteckt werden.
Bild 4: Abdeckkappe aufstecken
