Seite 6: 6 anhang 6.1 technische daten
o Busleitung nach hinten führen.
o Abdeckkappe über die Busklemme stecken, bis sie einrastet (Bild 4).
Abdeckkappe entfernen

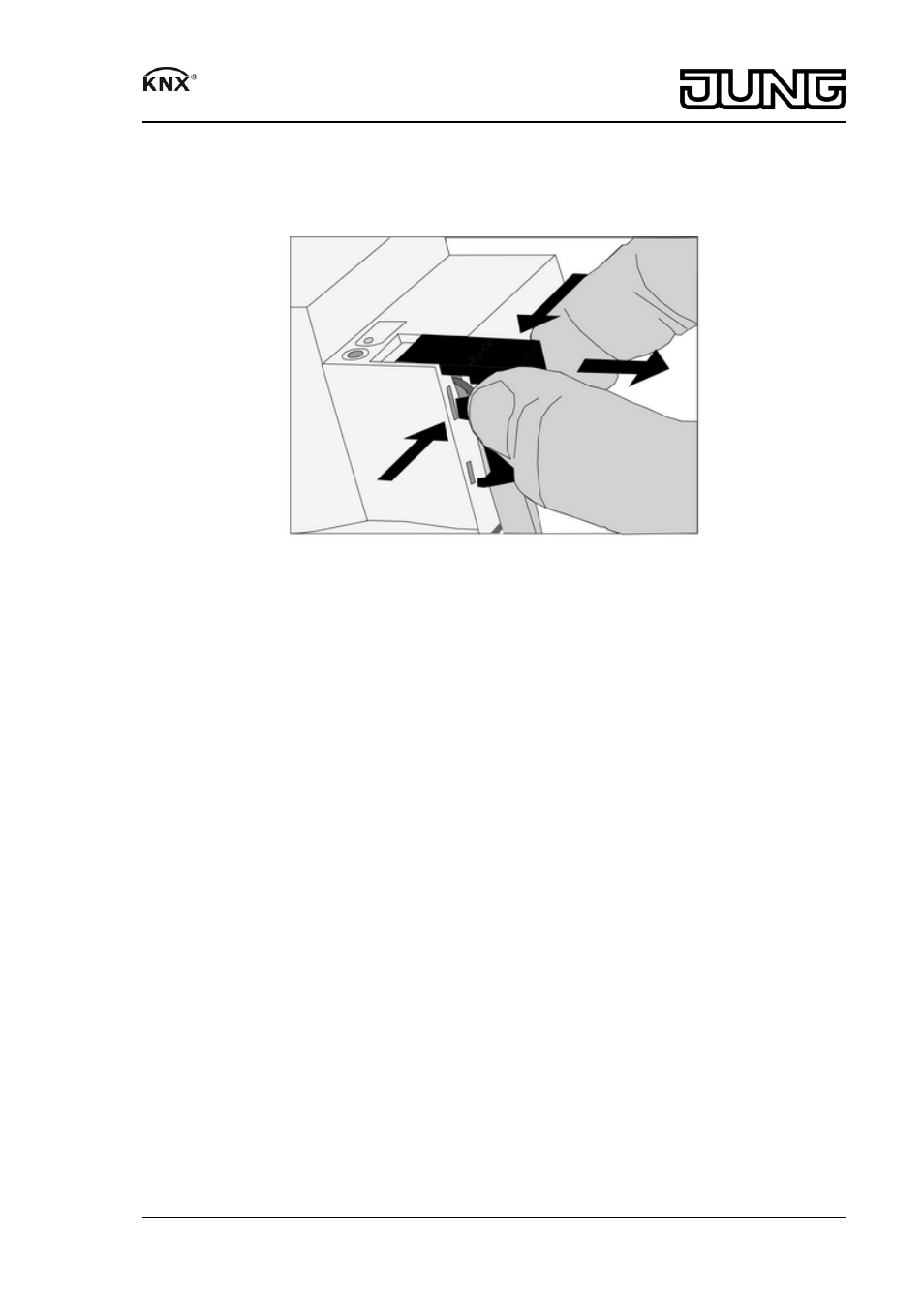

Bild 5: Abdeckkappe entfernen
o Abdeckkappe seitlich drücken und abziehen (Bild 5).
5.2 Inbetriebnahme
Adresse und Anwendungssoftware laden
o Netzspannung einschalten.
o Busspannung einschalten.
o Physikalische Adresse vergeben und auf Geräteetikett notieren.
o DALI-System mit Inbetriebnahme-Software in Betrieb nehmen.
i Nähere Informationen zur Inbetriebnahme des DALI-Systems enthält die Technische
Produktinformation für dieses Gerät.
o Anwendungssoftware in das Gerät laden.
i Ohne angeschlossene Netzspannung ist keine Programmierung möglich.
6 Anhang
6.1 Technische Daten
Versorgung
Nennspannung
AC 110 ... 240 V ~
Netzfrequenz
50 / 60 Hz
Verlustleistung
max. 3 W
Umgebungsbedingungen
Umgebungstemperatur
-5 ... +45 °C
Lager-/Transporttemperatur
-25 ... +70 °C
DALI
Nennspannung DALI
DC 16 V (typ.)
Anzahl DALI-Teilnehmer
max. 64
Übertragungsrate DALI
1,2 kbit/s
Protokoll DALI
EN 60929 Anh. E4
Leitungstyp
Mantelleitung 230 V, z. B. NYM
Leitungslänge DALI
6/8
82559913
J:0082559913
16.08.2010
DALI-Gateway
