KNX Schaltaktoren
Art.-Nr.: 2134.16REG, 2134.16CREG,
2136.6REG, 2138.10REG, 2138.16CREG

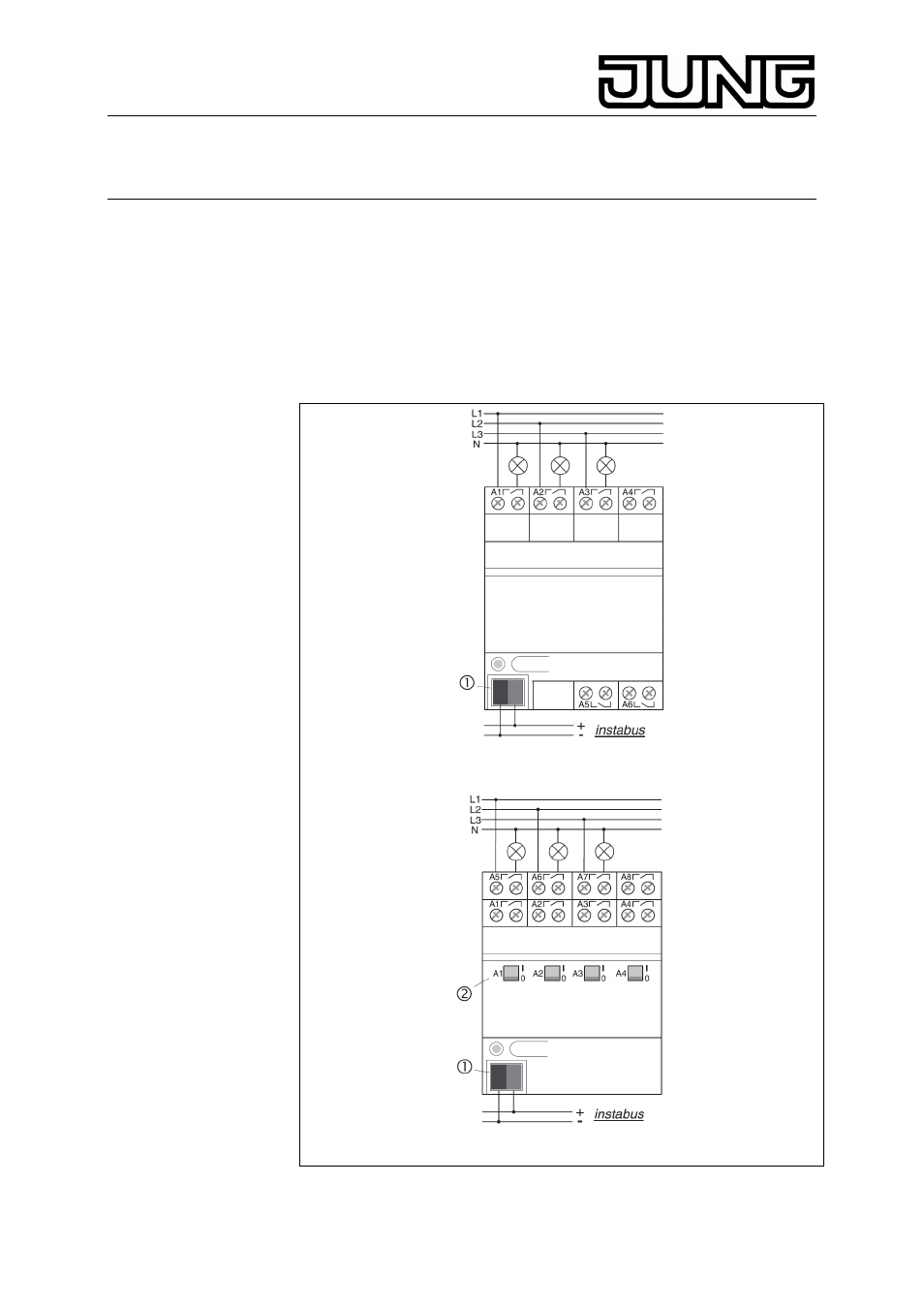

Schaltaktor 6fach (Bild C), Schaltaktor 8fach (Bild D).
Der Busanschluss erfolgt mit der Busanschlussklemme
c .
Beim Schaltaktor 8fach werden die Schaltzustände der Relais für die
Ausgänge A1 - A4 durch die Schaltstellungsanzeigen
2 angegeben.
Sie dienen gleichzeitig der manuellen Betätigung der Relais für die
Ausgänge A1 - A4 des Schaltaktor 8fach unabhängig vom EIB.
Der Anschluss erfolgt gemäß Schaltbild.
Es können verschiedene Außenleiter an den Geräten angeschlossen
werden.
Bild C
Bild D
