KNX Schaltaktoren
Art.-Nr.: 2134.16REG, 2134.16CREG,
2136.6REG, 2138.10REG, 2138.16CREG

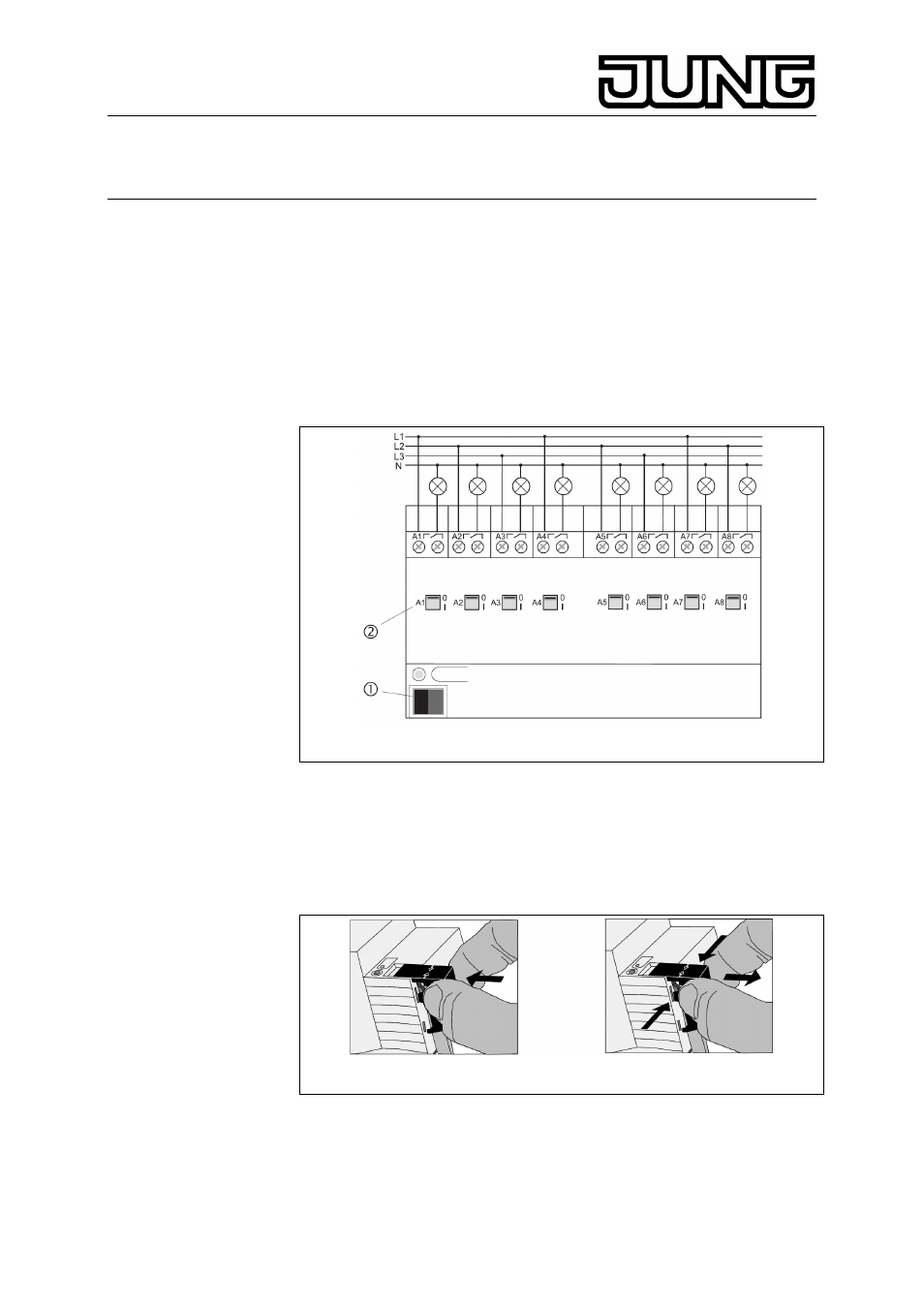

Schaltaktor 8fach C-Last (Bild E).
Der Busanschluss erfolgt mit der Busanschlussklemme
c
.
Beim Schaltaktor 8fach werden die Schaltzustände der Relais durch die
Schaltstellungsanzeigen
2
angegeben. Sie dienen gleichzeitig der
manuellen Betätigung der Relais unabhängig vom EIB.
Hinweis
: Beachten Sie, dass die Schaltstellungsanzeigen
2
beim C-Last
Aktor konstruktionsbedingt invertiert sind.
Der Anschluss erfolgt gemäß Schaltbild.
Es können verschiedene Außenleiter an den Geräten angeschlossen
werden.
Bild E
6. Abdeckkappe
Die Abdeckkappe mit nach unten herausgeführten Busleitungen über die
Busklemme schieben (Abb. F) bis sie spürbar einrastet.
Entfernen Sie die Abdeckkappe durch seitliches Drücken und Abziehen
(Abb. G).
F
G
Die Abdeckkappe ist als Zubehör (Art. Nr. 2050 K) lieferbar.
