KNX 4-Kanal
Jahresschaltuhr
Art.-Nr.: 2154 REG
A. Bei Betrieb ohne DCF 77 Funkempfang
1. Schließen Sie lediglich die Busleitung an.
2. Stellen Sie in diesem Fall die Sommer-/ Winterzeitumschaltung auf
das richtige Umschaltgesetz ein, siehe Kapitel 5.3/5.4.

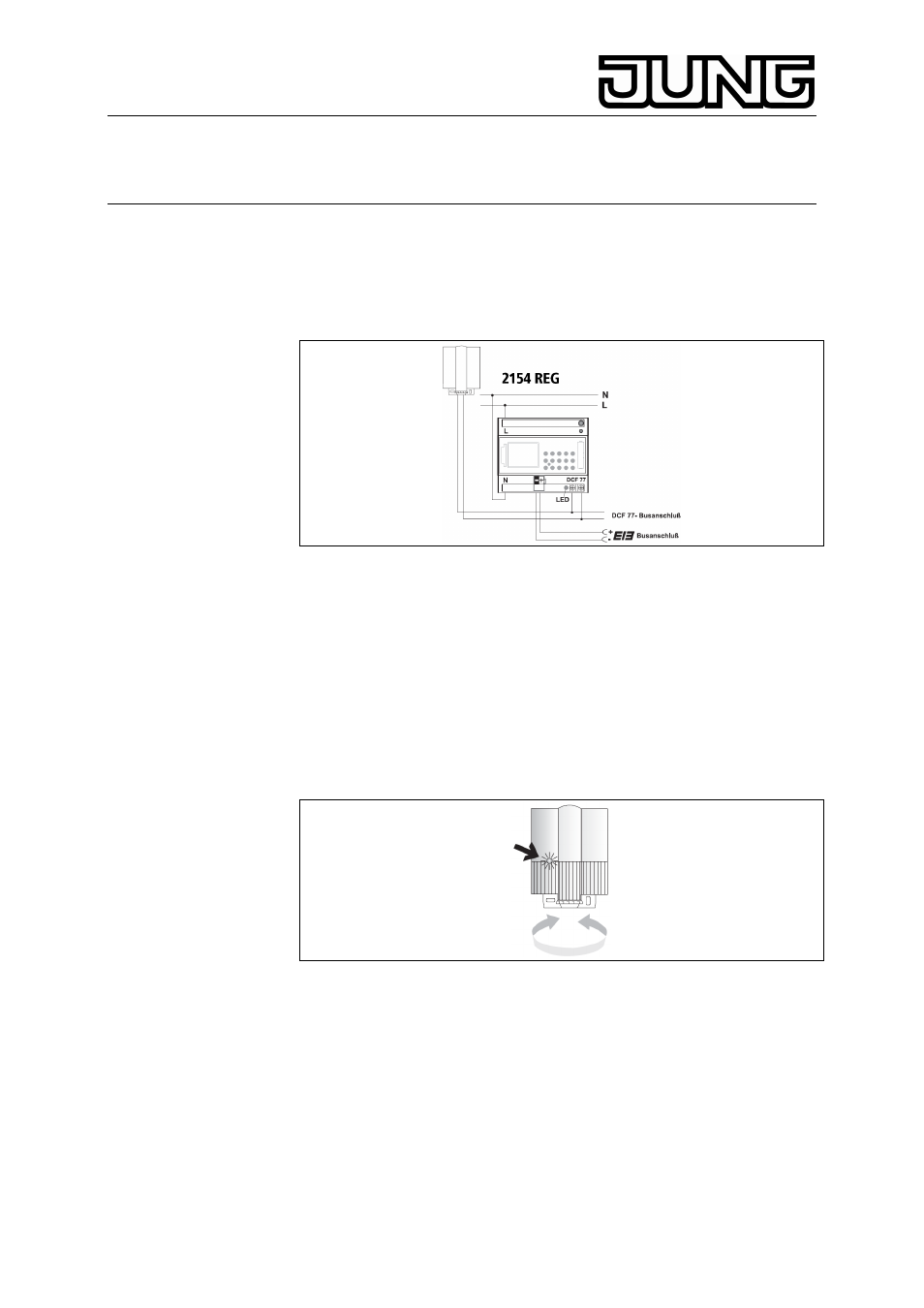

B. Anschluss 2154 REG mit Funkempfang
1. Schließen Sie den Funkzeitsensor 2154 REG erst an 230 V~und
danach an die EIB-Busleitung an.
2. Schließen Sie ausschließlich eine Antenne Typ.: 2154 REG an den
Funkzeitsensor an. Die Polarität des Anschlußes braucht in diesem
Fall nicht beachtet zu werden. Bei dem Antennensignal handelt es
sich um eine Sicherheitsschutzkleinspannung (SELV).
Sorgen Sie bei der Verlegung der Leitung des Antennensignals für
eine sichere Trennung zum Netz.
C. Ausrichten der DCF-Funkantenne 2154 REG
1. Richten Sie die Funkantenne so aus, dass die in der Front
eingebaute LED im Sekundentakt blinkt.
D. Anschluss an die DCF-Antenne
1. Schließen Sie zuerst nur einen Funkzeitsensor 2154 DCF an die
Betriebsspannung 230 V~ und danach erst an die Busleitung an.
Beachten Sie beim Anschließen der Antenne:
2. Schließen Sie danach die weiteren Geräte 2154 REG an die Antenne
an.
