Erstinbetriebnahme der funkschaltuhr 2154 reg – JUNG 2154REG Benutzerhandbuch
Seite 12
KNX 4-Kanal
Jahresschaltuhr
Art.-Nr.: 2154 REG

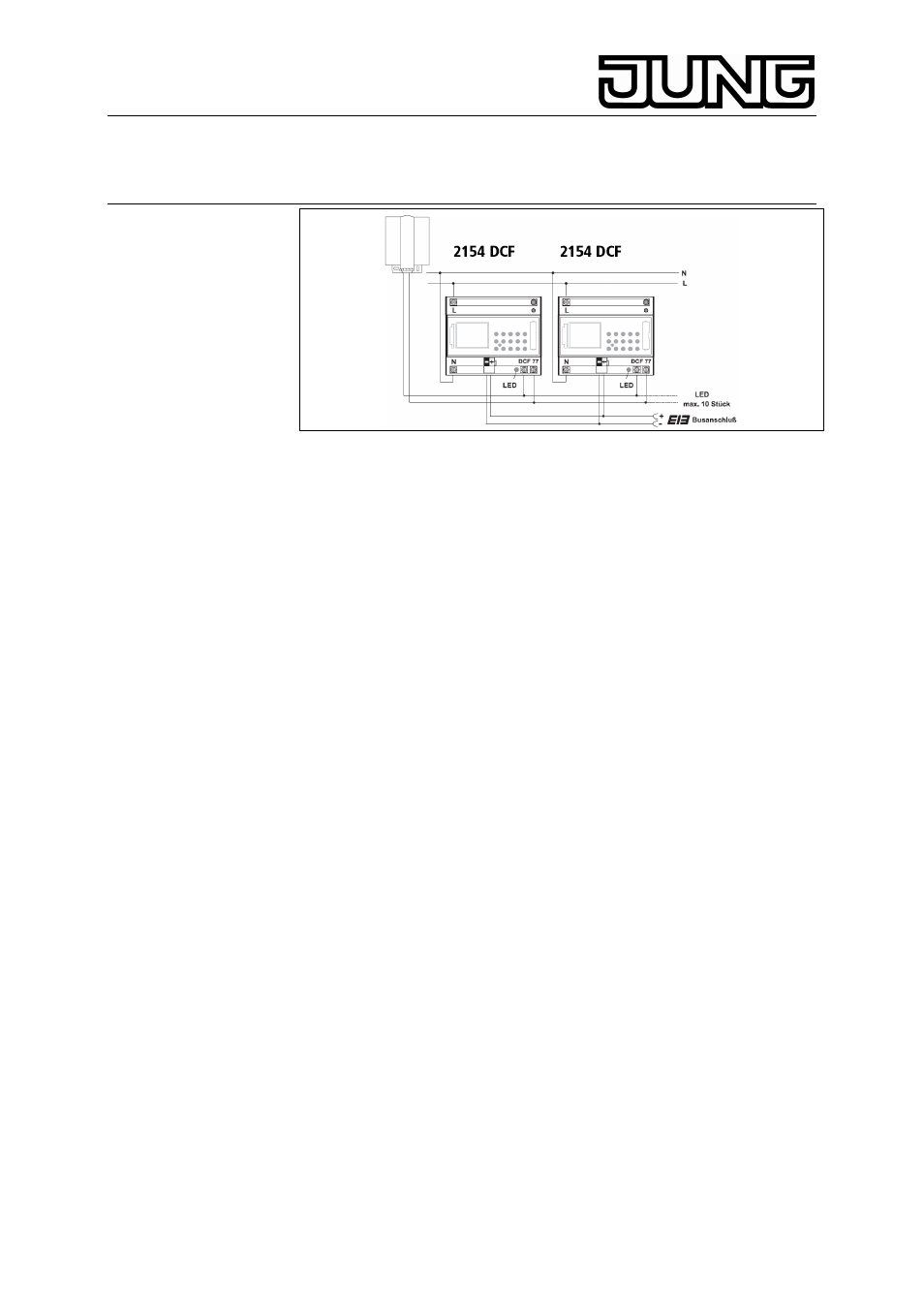

Der Anschluß der DCF Antenne kann in Stern-, Linie oder Baumstruktur
an (siehe Abb. D) erfolgen.
Hinweis:
Sollte eine LED an den DCF-Anschlußklemmen aufleuchten,
tauschen Sie nur die Polung an diesem Anschluß!
3. Schließen Sie danach die weiteren Geräte zuerst an die
Betriebsspannung 230 V~ und danach an die Busleitung an.
4. Richten Sie die Antenne aus, siehe Abschnitt C dieses Kapitels.
5.7. Erstinbetriebnahme der Funkschaltuhr 2154 REG
A. Automatische Inbetriebnahme
Hinweis:
Während der Synchronisation keine Taste drücken!
Der Synchronisationsversuch würde unmittelbar abgebrochen.
Um dann einen Neustart zu erreichen, muss Taste RES nochmals
gedrückt werden.
1. Die Anzeige zählt von 00 bis 59 (siehe Bild 2/ Seite 12) Je nach
Empfangsqualität des DCF 77 Signals kann sich dieser Vorgang
mehrfach
wiederholen.
2. Hat die Schaltuhr das 1. Signal vollständig empfangen, blinkt RC
weiterhin (siehe Bild 3).
In der LCD - Anzeige wird das Datum, der Wochentag und die Uhrzeit
angezeigt.
Erst wenn ein weiteres Signal empfangen wird, bleibt das Symbol RC
stehen, die Kanalzustände werden angezeigt (siehe Bild 4).
Die Uhr ist nun betriebsbereit.
12
