3 Funktion
Systeminformation
Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte
Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über
Softwareversionen und jeweiligen Funktionsumfang sowie die Software selbst sind der
Produktdatenbank des Herstellers zu entnehmen.
Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer KNX-zertifizierten
Software. Volle Funktionalität mit KNX-Inbetriebnahme-Software ab Version ETS3.0d.
Produktdatenbank, technische Beschreibungen sowie Konvertierungs- und weitere
Hilfsprogramme finden Sie stets aktuell auf unserer Internet-Seite.
Bestimmungsgemäßer Gebrauch
-
Schalten elektrisch betriebener Rollläden für Netzspannung AC 230 V
-
Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
Produkteigenschaften
-
4 unabhängige Kanäle für jeweils einen Motor
-
2 x 2-Kanal-Betrieb möglich
-
Umschaltzeit bei Fahrtrichtungswechsel für jeden Ausgang separat einstellbar
-
Sicherheitsfahrt bei Sturm für jeden Ausgang separat einstellbar
-
Verhalten bei Busspannungsausfall und -wiederkehr einstellbar
-
Kurzzeit- und Langzeitbetrieb für jeden Ausgang getrennt einstellbar
-
Automatische Fahrzeitverlängerung zur Anpassung unterschiedlicher Fahrzeiten in die
obere Endlage
i Weitere Produkteigenschaften sind der zugehörigen KNX-Produktdokumentation zu
entnehmen.
4 Bedienung
Bedienelemente

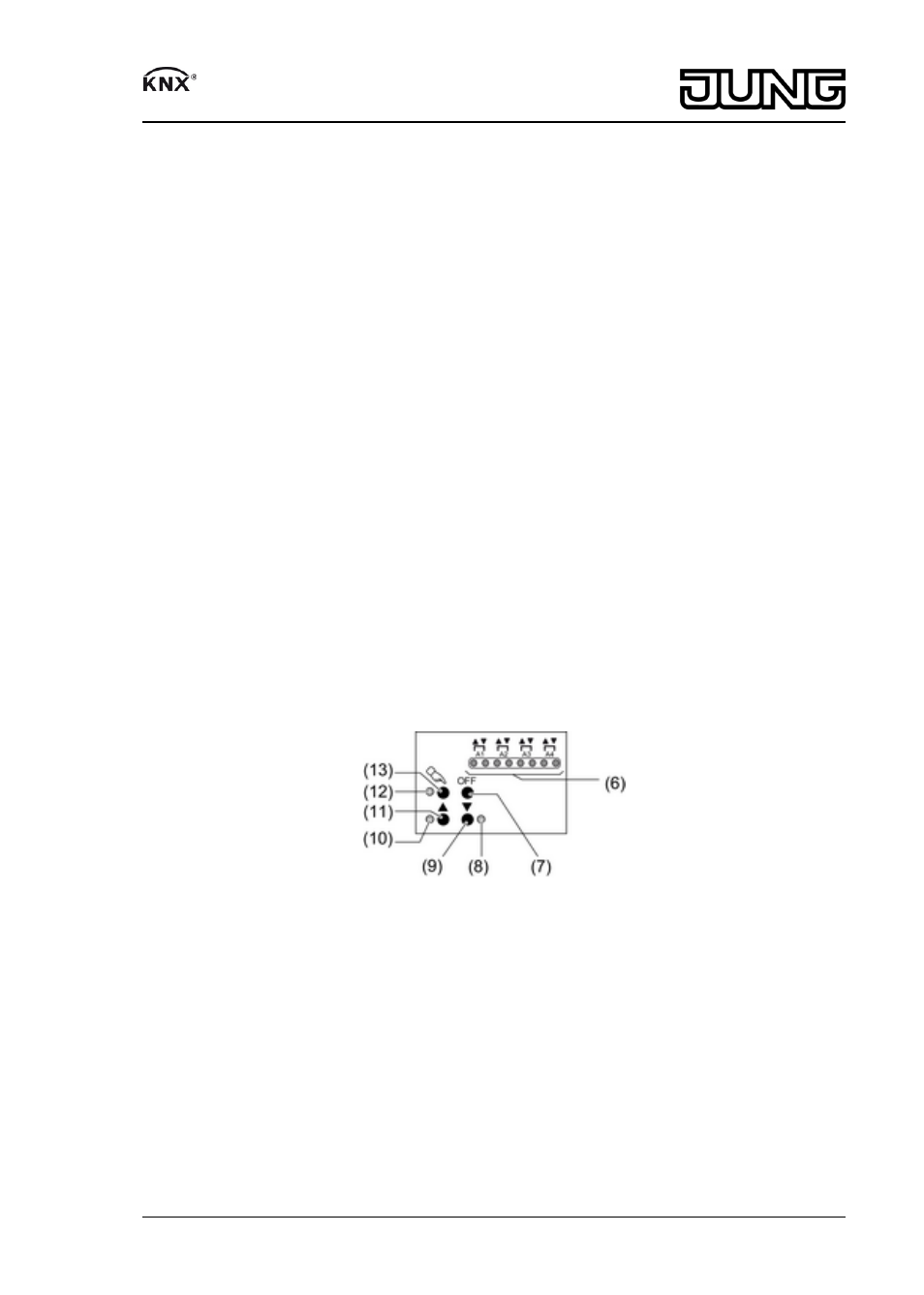

Bild 2
(6) Status-LED Ausgänge
(7) Taste OFF: Alle Behänge anhalten
(8) LED o – ein: Behang fährt ab, Handbetrieb
(9) Taste o: Behang abwärts fahren/Stopp
(10) LED n – ein: Behang fährt auf, Handbetrieb
(11) Taste n: Behang aufwärts fahren/Stopp
(12) LED c – ein: permanenter Handbetrieb
(13) Taste c: Handbetrieb
2/8
82506333
J:0082506333
03.08.2010
Rollladenaktor 4fach AC 230 V
