Abdeckkappe entfernen

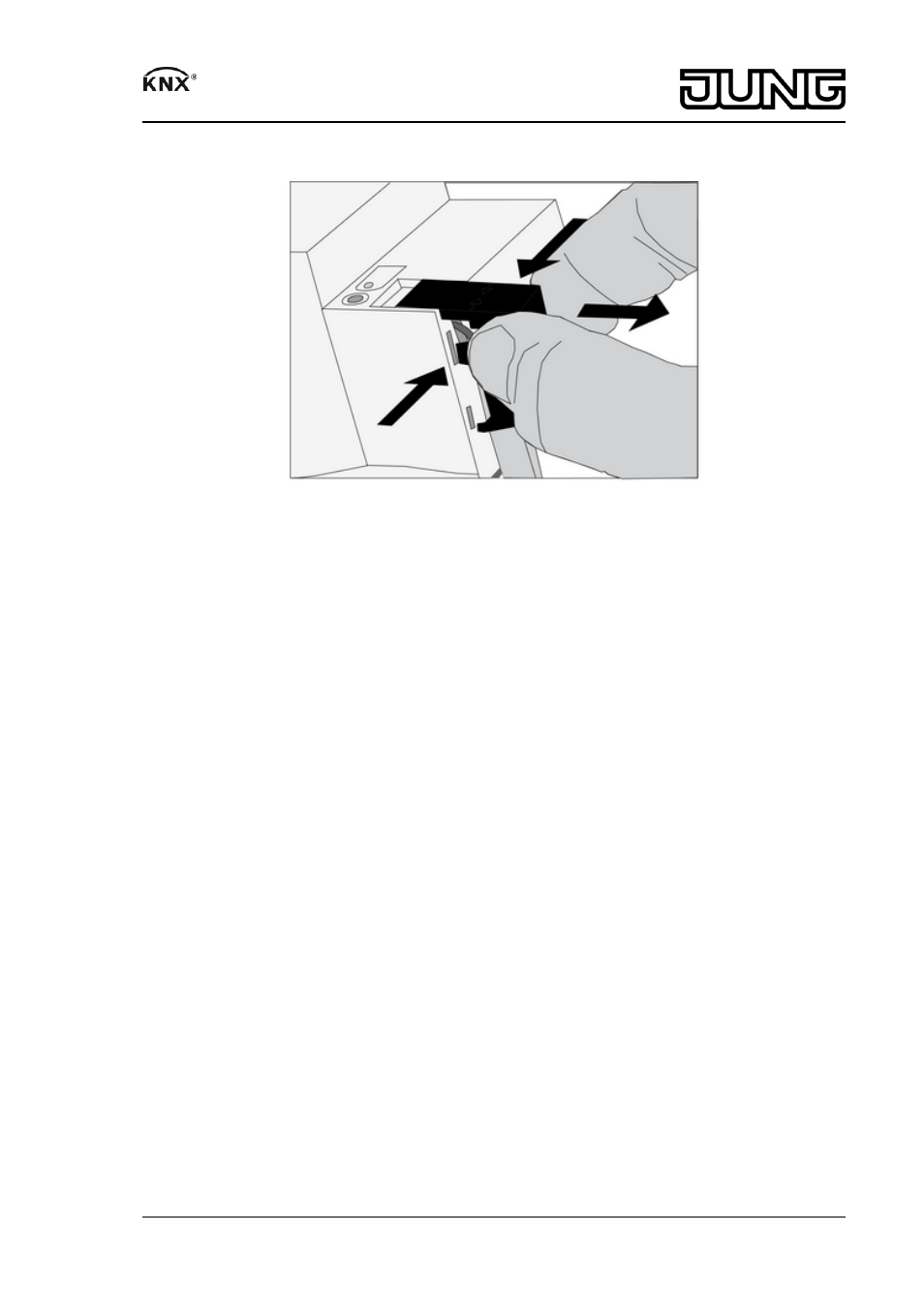

Bild 5: Abdeckkappe entfernen
o Abdeckkappe seitlich drücken und abziehen (Bild 5).
5.2 Inbetriebnahme
Behangfahrzeit messen
Die Behangfahrzeiten sind für das Verfahren des Behanges wichtig.
o Fahrzeit von der oberen bis zur unteren Endlage messen.
o Gemessenen Wert in Sekunden in den Parametereinstellungen eintragen.
Adresse und Anwendungssoftware laden
o Busspannung einschalten.
o Physikalische Adresse vergeben.
o Anwendungssoftware in das Gerät laden.
o Physikalische Adresse auf Geräteetikett notieren.
6 Anhang
6.1 Technische Daten
Versorgung
Nennspannung
AC 230 / 240 V ~
Netzfrequenz
50 / 60 Hz
Verlustleistung
max. 2 W
Umgebungsbedingungen
Umgebungstemperatur
-5 ... +45 °C
Lager-/Transporttemperatur
-25 ... +70 °C
Ausgänge
Schaltspannung
AC 250 V~
Schaltstrom 230 V AC
6 A
Einbaubreite
72 mm / 4 TE
Anschlüsse Versorgung und Last
Anschlussart
Schraubklemme
eindrähtig
0,5 ... 4 mm²
feindrähtig mit Aderendhülse
0,5 ... 2,5 mm²
feindrähtig ohne Aderendhülse
0,5 ... 4 mm²
6/8
82506333
J:0082506333
03.08.2010
Rollladenaktor 4fach AC 230 V
