JUNG 2214REGAM - Handbuch

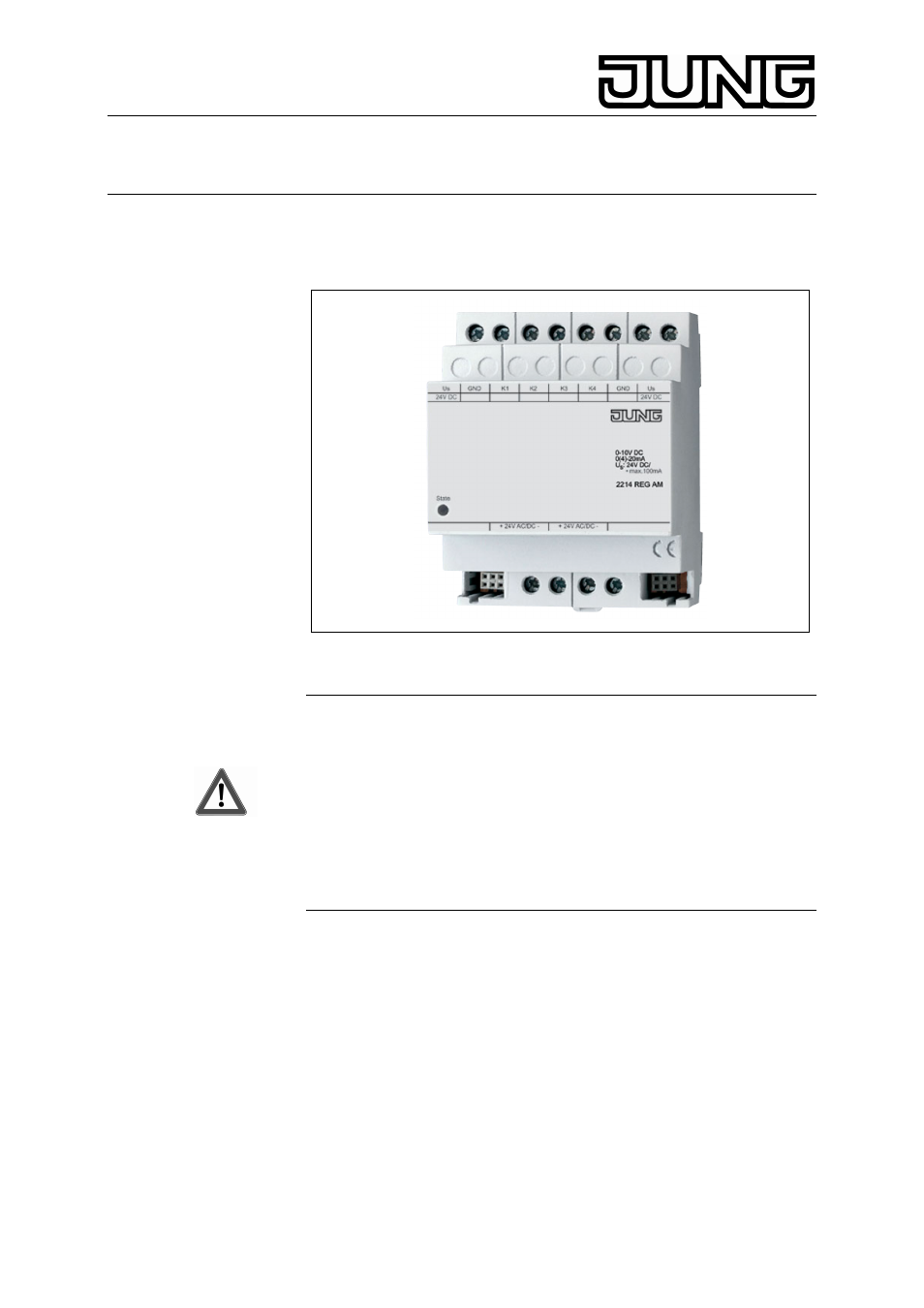

KNX Analogeingangsmodul 4fach
Art.-Nr.: 2214 REG AM
Bedienungsanleitung
Analogeingangsmodul 4fach
1. Gefahrenhinweise
Achtung!
Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen. Dabei sind die geltenden
Unfallverhütungsvorschriften zu beachten.
Bei Nichtbeachtung der Installationshinweise können Brand oder
andere Gefahren entstehen.
U
s
und GND dürfen nicht mit den entsprechenden Anschlüssen
eines anderen Geräts verbunden werden.
Die Versorgung angeschlossener Sensoren durch ein
angeschlossenes Analogeingangsmodul ist nicht zulässig
(Zerstörungsgefahr!).
2. Funktion
• Das Analogeingangsmodul erweitert eine KNX/EIB Wetterstation
Art.-Nr. 2224 REG W oder einen KNX/EIB Analogeingang Art.-Nr.
2114 REG A um vier zusätzliche Sensoreingänge für analoge
Messwertaufnehmer.
• Die Auswertung der Messdaten sowie die Grenzwertverarbeitung
erfolgt im KNX/EIB-Gerät.
• Der Analogeingang 4fach wertet sowohl Spannungs- als auch
Stromsignale aus.
Spannungssignale: 0 ... 1 V DC
0 ... 10 V DC
Stromsignale: 0 ... 20 mA DC 4 ... 20 mA DC
• Die Stromeingänge 4 ... 20 mA können auf Drahtbruch überwacht
werden (Parametereinstellung).
