JUNG 2214REGAM - Handbuch (Seite 2)

KNX Analogeingangsmodul 4fach
Art.-Nr.: 2214 REG AM
3. Montage
Aufschnappen auf Hutprofilschiene 35 x 7,5 mm nach DIN EN 50022
Der Anschluss eines Analogeingangsmoduls an den Analogeingang
erfolgt ausschließlich mit dem 6-poligen Systemstecker (liegt dem
Analogeingangsmodul bei).
Der Analogeingang 4fach benötigt zum Betrieb eine externe 24-V-
Spannungsversorgung Art.-Nr. WSSV10.
4. Versorgung angeschlossener Sensoren
• Angeschlossene Sensoren können über die Klemmen +U
s
und
GND des Analogeingangsmoduls versorgt werden (siehe Bild c ).
Diese sind doppelt vorhanden und jeweils intern miteinander
verbunden.
• Die Gesamtstromaufnahme aller hierüber versorgten Sensoren darf
100 mA nicht überschreiten.
• Bei Überlast oder Kurzschluss zwischen +U
s
und GND wird die
Spannung abgeschaltet. Nach Beseitigen des Fehlers schaltet die
Spannung automatisch wieder ein.
• Angeschlossene Sensoren können auch fremd versorgt werden
(z. B. wenn deren Stromaufnahme 100 mA übersteigt).
Der Anschluss erfolgt zwischen den Klemmen K1... K4 und GND.
Achtung!
U
s
und GND dürfen nicht mit den entsprechenden Anschlüssen
eines anderen Geräts verbunden werden.
Die Versorgung angeschlossener Sensoren durch ein
angeschlossenes KNX/EIB-Gerät ist nicht zulässig
(Zerstörungsgefahr!).

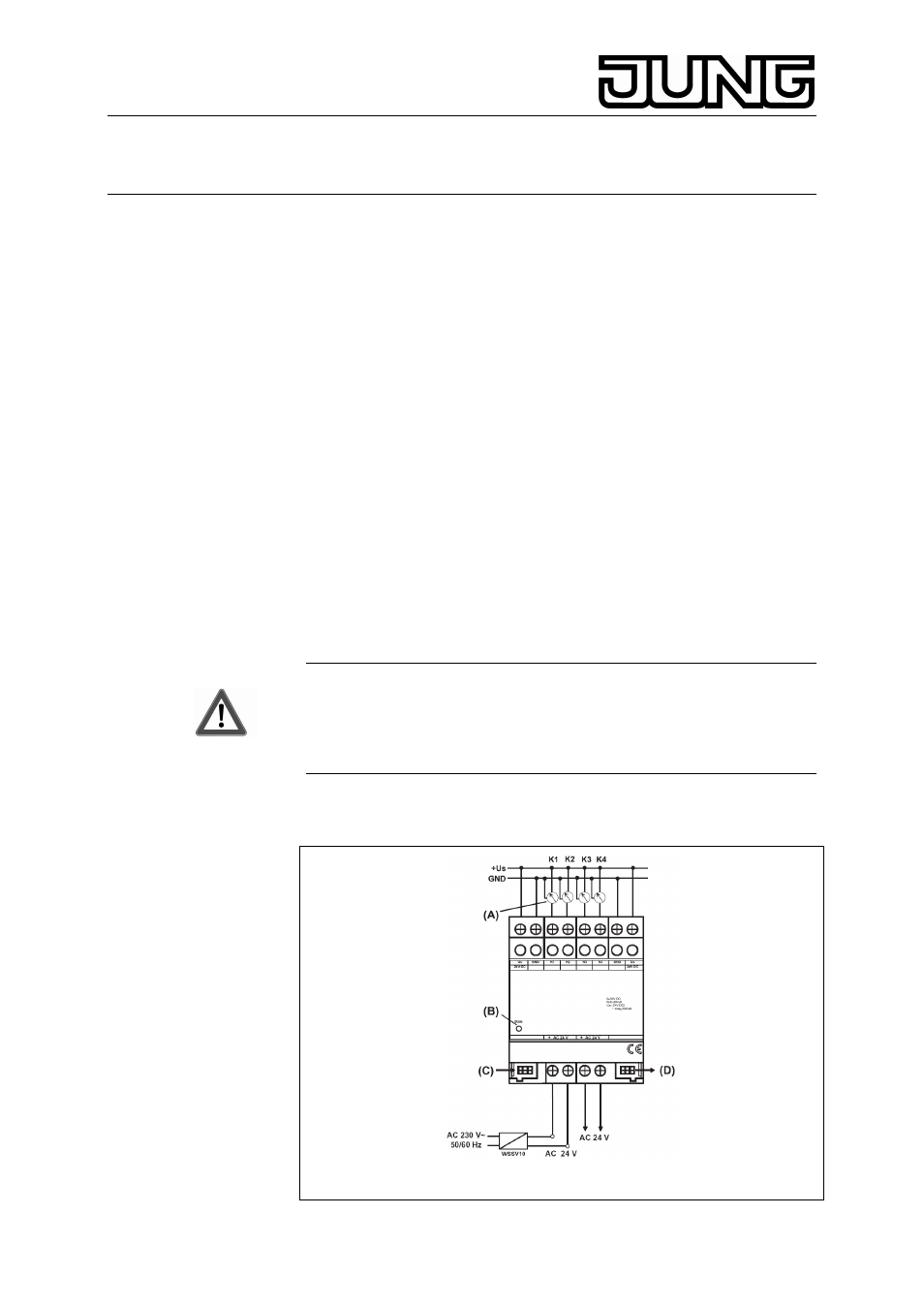

5. Anschluss
Anschlussbild
2
