Seite 4
KNX Automatik-Schalter
Standard / Universal
Art.-Nr.:
..3180../..3180-1A..
Hinweis:
Bei Spannungswiederkehr (Standard-Aufsatz auch nach
Neuprogrammierung) muss bis zu einem erneuten
Einschaltvorgang des Gerätes eine Verzögerungszeit von ca.
80 Sek. abgewartet werden.

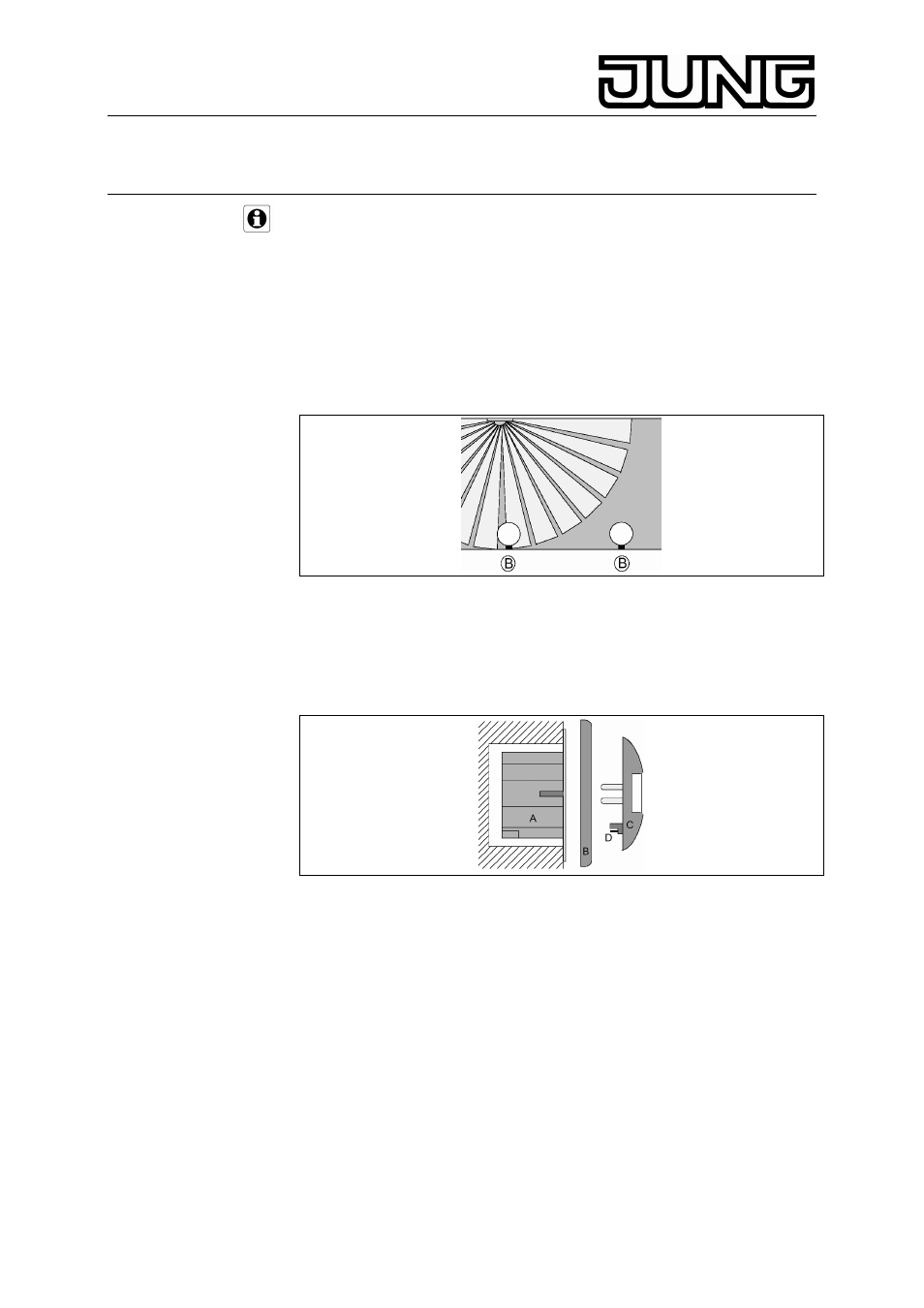

Wird die Beleuchtung (B) abgeschaltet kann es unter ungünstigen
Installationsbedingungen durch Erfassung der Lampen (Abkühlung und
damit Wärmeänderung), Reflexion der Wärmestrahlung aus der
Beleuchtung oder zu geringem Abstand zwischen Sensor und Leuchte zu
erneuter Einschaltung kommen. In solchen Fällen wird durch Verlängern
der voreingestellten Verriegelungszeit (Softwarefunktion) ungewolltes
Wiedereinschalten vermieden.
5. Montage
Das Anwendermodul wird auf einen Busankoppler (A) gesteckt.
Die Anwenderschnittstelle (D) des Aufsatzes muss dabei unten liegen,
andernfalls entsteht Fehlfunktion.
Der Rahmen (B) wird zusammen mit dem Sensorteil (C) auf den
Unterputzeinsatz gesteckt. Die Kontaktierung erfolgt über die
Anwenderschnittstelle (AST).
Anwendung der Aufsteckblende Mit der beiliegenden Aufsteckblende
sind Störquellen durch Eingrenzung des Erfassungsfeldes
auszuschalten. Die Blende kann die linke oder die rechte Hälfte des
Erfassungsfeldes (je 90°) abdecken.
4
