KNX Automatik-Schalter
Standard / Universal
Art.-Nr.:
..3180../..3180-1A..
Wird der Schieber 4 auf die Stellung 1 oder 0 geschoben, wird in
Abhängigkeit von der SW ein Telegramm erzeugt und der Sperrbetrieb
aktiviert. Wird der Schieber auf Position AUTO geschoben, wird der
Automatikbetrieb aktiviert.
Die Funktion des Betriebsartenschalters ist über die Software
deaktivierbar.
8. Funktionstest Komfort-Aufsatz
Der Universal-Aufsatz verfügt über eine Testfunktion und eine Diagnose-
LED zur Überprüfung der Gerätefunktion und des Erfassungsbereiches.

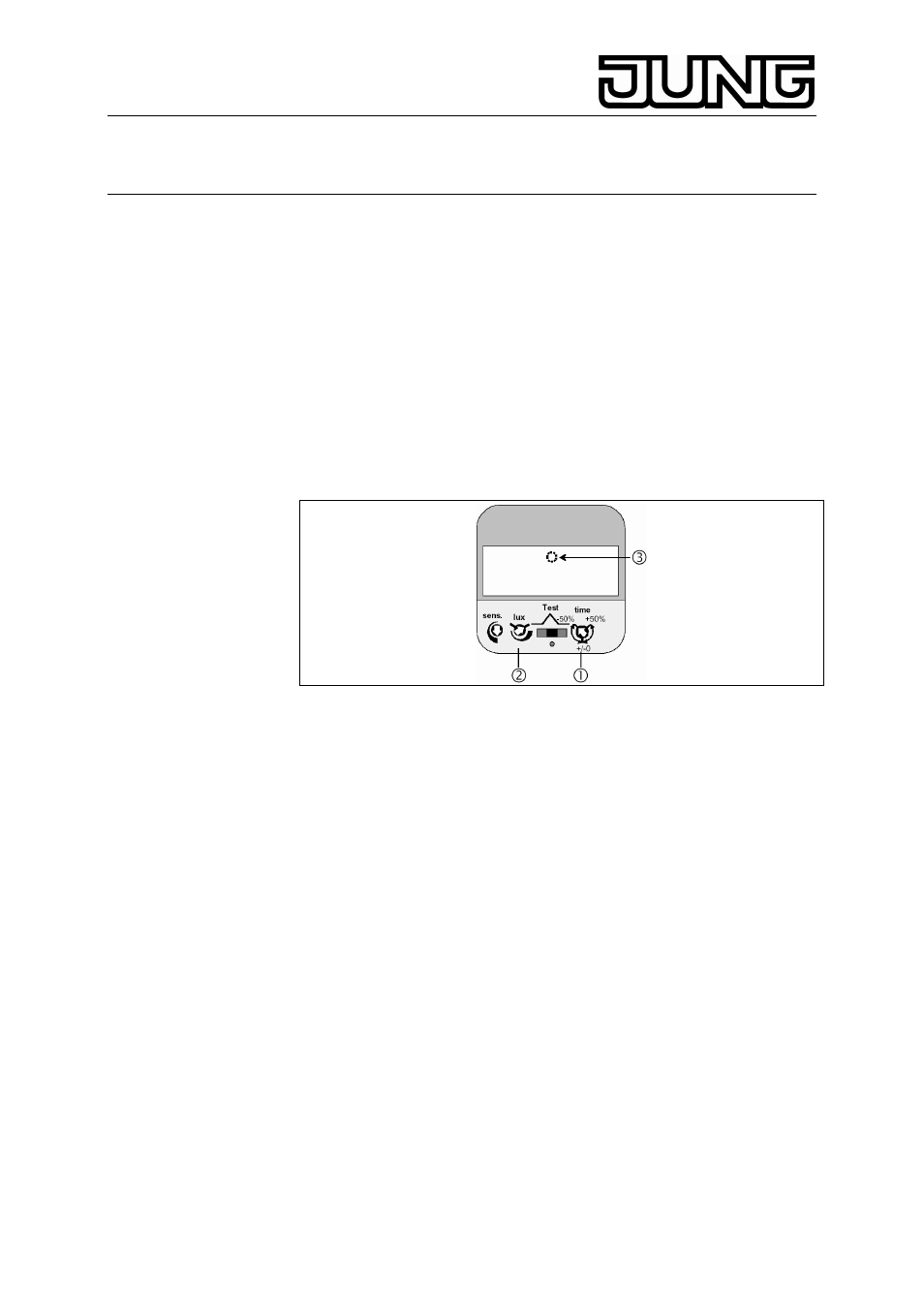

Aktivierung Testfunktion:
1. Potentiometer “time” 1 und “lux” 2 auf Markierung “Test” einstellen.
2. Busreset durchführen oder Aufsatz abziehen und wieder aufstecken.
Bei Freigabe des Testbetriebs durch die SW ergibt sich folgende
Funktion:
Es werden keine Bewegungstelegramme gesendet.
Bei Bewegungserkennung wird die Diagnose-LED 3 eingeschaltet. Sie
erlischt am Ende der Erfassung.
Das Gerät arbeitet helligkeitsunabhängig.
Haupt- und Nebenstellen arbeiten autark.
Die Verzögerungszeit von 80 sec. nach dem Anlegen der Busspannung
an das Gerät entfällt.
Abschalten Testfunktion:
1. SW-Freigabe sperren oder Potentiometereinstellung ändern (≠ Test)
2. Busreset durchführen oder Aufsatz abziehen und wieder aufstecken.
Hinweis:
Die Diagnose-LED ist nur bei Aufsätzen mit weißer Linse
sichtbar.
