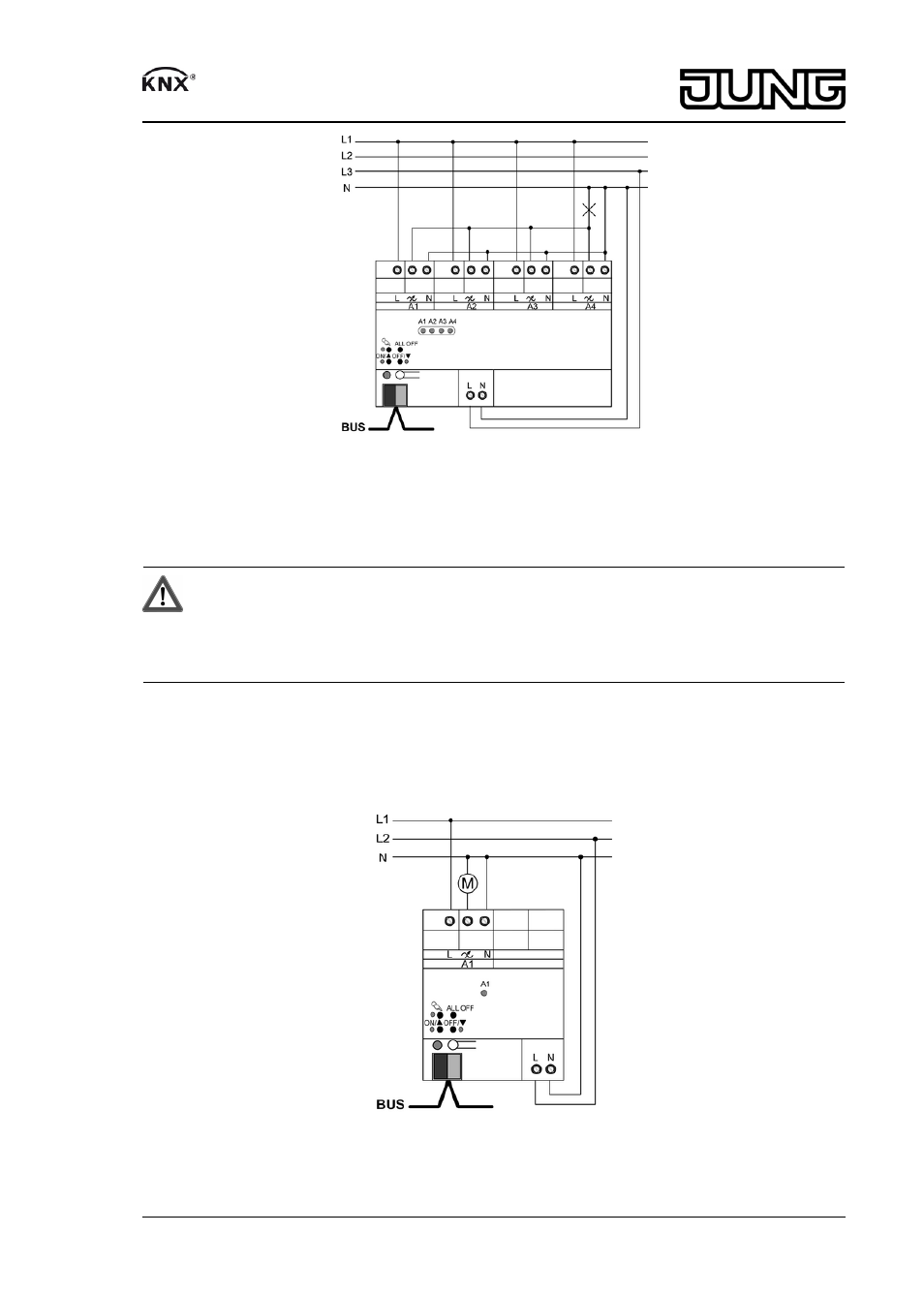

Bild 5: Parallelschalten von Dimmausgängen – Anschlussbeispiel
Parallelgeschaltete Ausgänge jeweils nur bis 95 % auslasten.
i Auslieferungszustand beachten. Vor Anschluss und Einschalten den Dimmaktor auf die
geänderte Ausgangsbelegung programmieren.
VORSICHT!
Bei Anschluss parallelgeschalteter Ausgänge an unterschiedliche Außenleiter
werden 400 V kurzgeschlossen.
Das Gerät wird zerstört.
Parallelgeschaltete Ausgänge immer an gleichen Außenleiter anschließen.
o Gerät gemäß Anschlussbeispiel anschließen (Bild 5).
i Parallelgeschaltete Dimmausgänge nicht mit Universal-Leistungszusätzen erweitern.
Motoren anschließen
Nur bei Dimmaktor 1fach möglich: Verwendung als Drehzahlsteller für Elektromotoren.
Bild 6: Dimmaktor 1fach – Anschluss für Drehzahlstellerbetrieb
