Auslieferungszustand beachten. Vor Anschluss und Einschalten den Dimmaktor für den Betrieb
als Drehzahlsteller programmieren.
o Gerät gemäß Anschlussbeispiel anschließen (Bild 6).
i Während der Inbetriebnahme muss die Minimaldrehzahl des angeschlossenen Motors
ermittelt und der Aktor hierauf angepasst werden.
Abdeckkappe aufstecken
Um den Busanschluss vor gefährlichen Spannungen im Anschlussbereich zu schützen, muss
eine Abdeckkappe aufgesteckt werden.

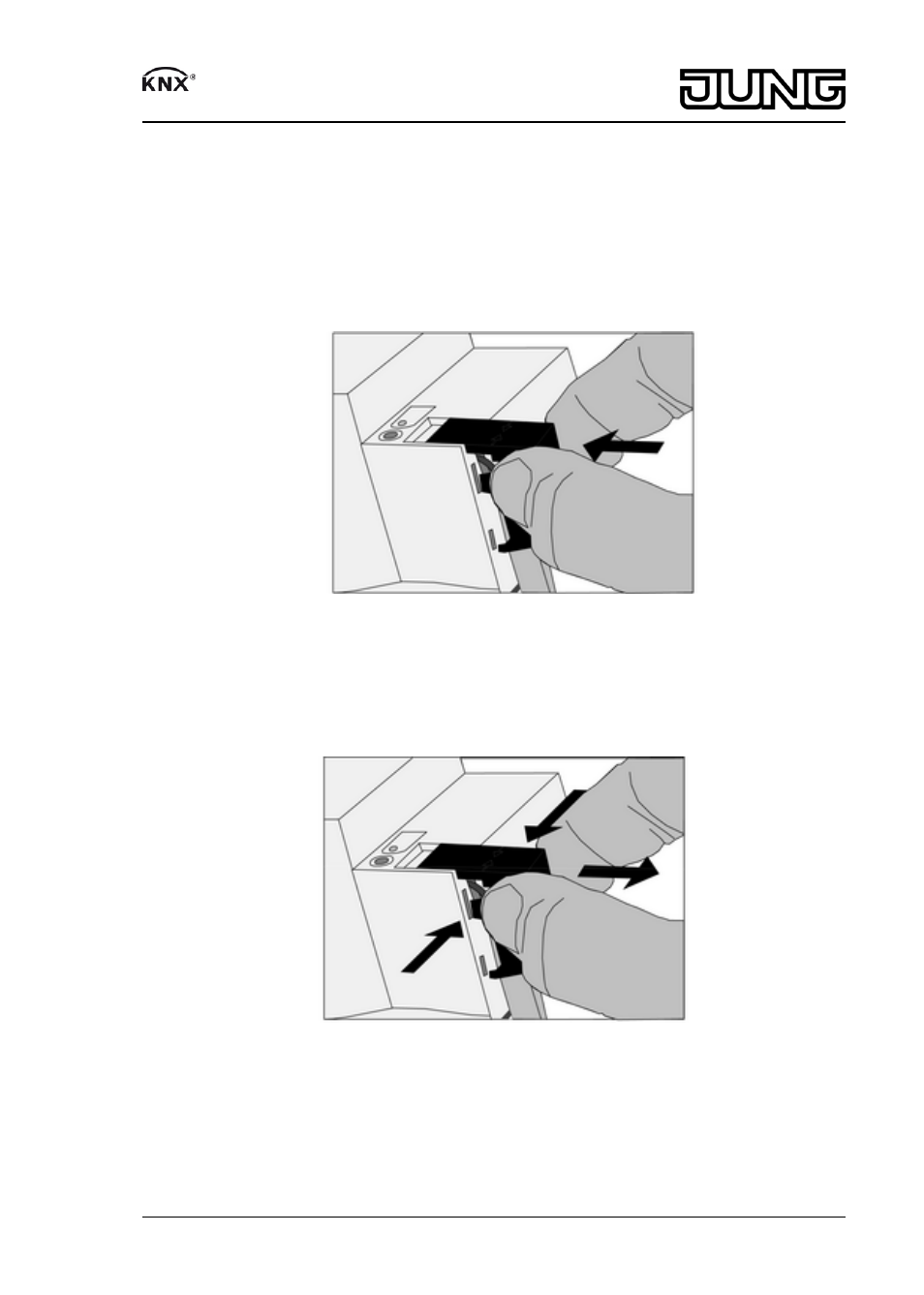

Bild 7: Abdeckkappe aufstecken
o Busleitung nach hinten führen.
o Abdeckkappe über die Busklemme stecken, bis sie einrastet (Bild 7).
Abdeckkappe entfernen
Bild 8: Abdeckkappe entfernen
o Abdeckkappe seitlich drücken und abziehen (Bild 8).
