KNX Facility-Panel
Art.-Nr.: FP 701 CT
Gerät montieren und anschließen

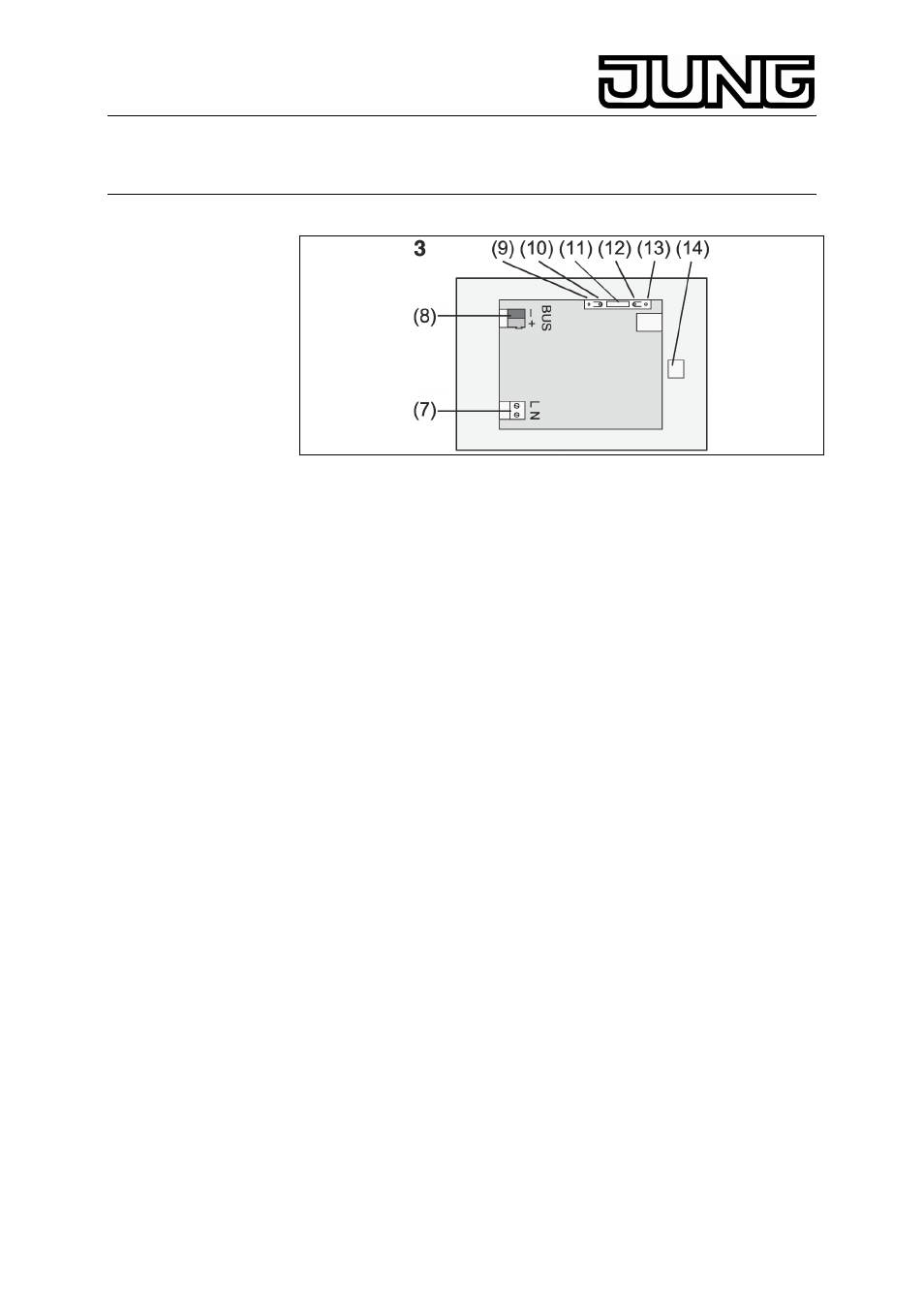

Bild 3, Geräterückseite
(7) Anschluss Netzspannung
(8) Bus-Anschluss
(9) Programmier-LED
(10) Programmier-Taste
(11) Anschluss Ext. für zukünftige Erweiterungen, z. B. externe Taster
(12) Reset-Taste
(13) Reset-LED
(14) Anschluss USB
Montage in Unterputz-Gehäuse (Bild 4, 17)
L Programmiertaste und -LED sind nur von der Geräte-Rückseite
zugänglich. Wenn möglich, die physikalische Adresse vor der
endgültigen Montage in das Gerät laden (Inbetriebnahme).
Unterputz-Gehäuse lagerichtig – horizontal oder vertikal ausgerichtet – in
Wand montieren.
Horizontale Montage: Pfeil OBEN TOP zeigt nach oben. Vertikale
Montage:
Pfeil OBEN TOP zeigt nach links. Bus- und 230-V-Leitungen durch die
vorgesehenen Durchführungen ziehen.
Netzspannung AC 230 V~ an Klemme (7) anschließen.
Busleitung an Klemme (8) anschließen.
