JUNG FP701CT - Handbuch (Seite 12)

KNX Facility-Panel
Art.-Nr.: FP 701 CT

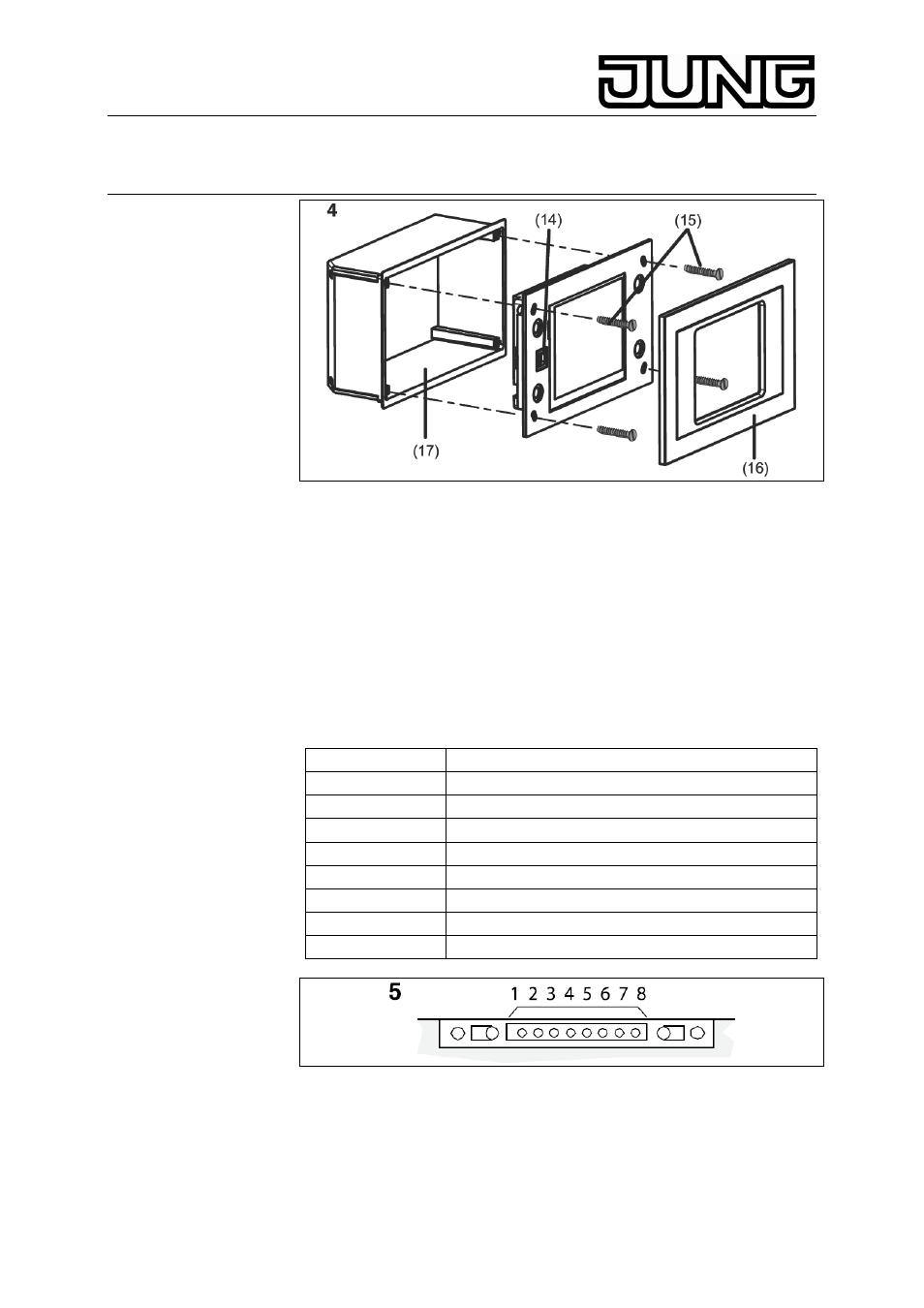

Bild 4, Montage in Unterputz-Gehäuse
ƒ Gerät in Unterputz-Gehäuse (17) montieren. Beiliegende Schrauben
(15) verwenden.
ƒ Designrahmen (16) aufsetzen und andrücken.
Externe Taster anschließen
Wahlweise können z. B. externe Taster angeschlossen werden.
Taster-Leitung verwenden. Max. Leitungslänge 1,20 m.
ƒ Taster anschließen. Auf korrekte Zuordnung achten.
ƒ Taster-Leitung an Anschluss Ext. (11) aufstecken. Pinzuordnung
Bild 5.
Pin-Nr. (Bild 5) Funktion
1 GND
2 Taste 1 – Pfeil hoch
3 Taste 2 – Pfeil runter
4 Taste 3 –Funktionstaste 1
5 Taste 4 – Funktionstaste 2
6 Taste 5 – Funktionstaste 3
7 Taste 6 – Funktionstaste 4
8 nicht belegt
12
