JUNG IPS100REG Benutzerhandbuch
1 sicherheitshinweise, 2 geräteaufbau, 3 funktion
KNX IP-Schnittstelle
KNX IP-Schnittstelle
Art.-Nr.: IPS 100 REG
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Sicherheitstransformator gem. DIN EN 61558-2-6 (VDE 0570 Teil 2-6) oder
Klingeltransformator gem. DIN EN 61558-2-8 (VDE 0570 Teil 2-8) verwenden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

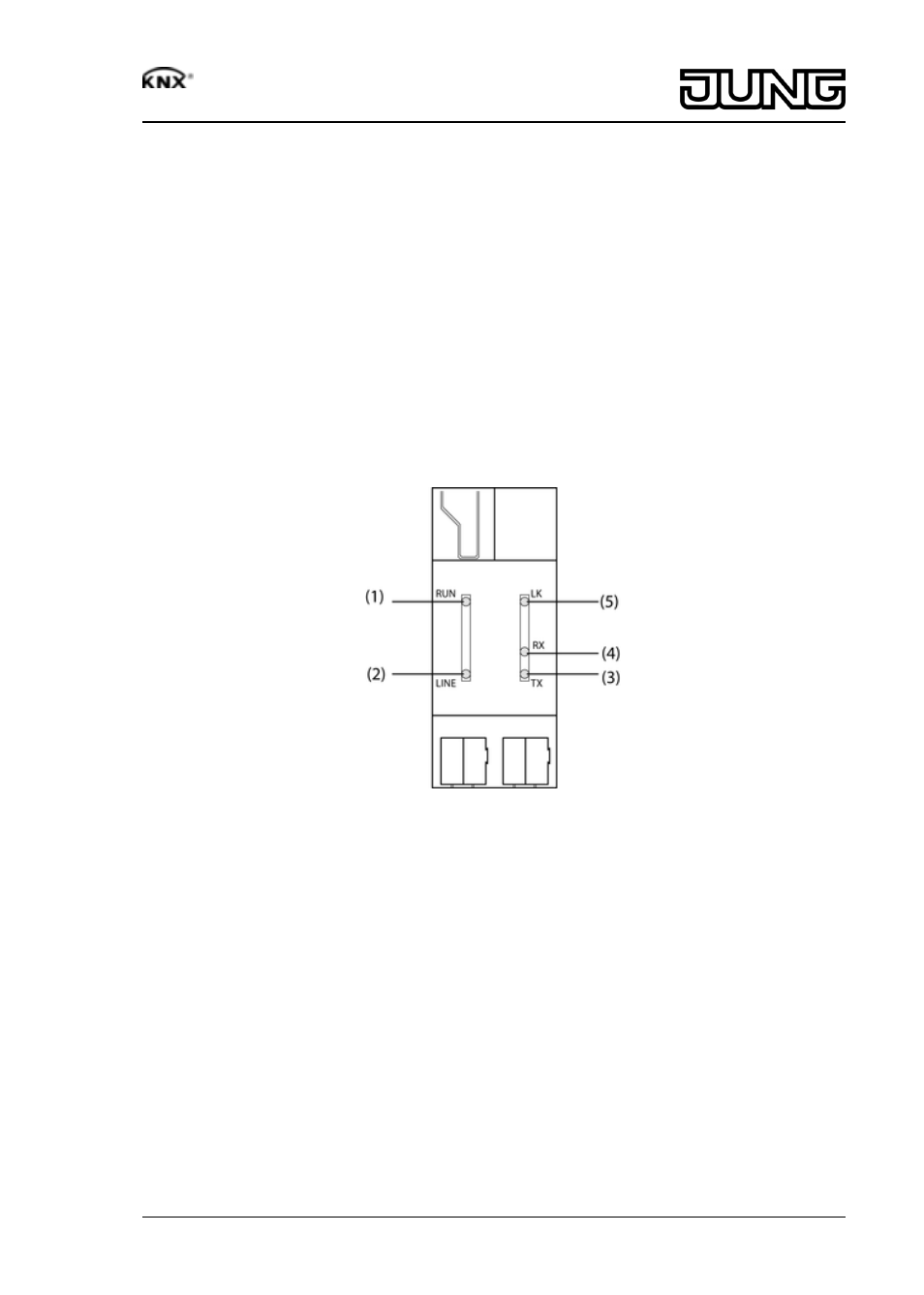

Status-LED (Bild 1)
Bild 1
(1) RUN, grün, Betriebsbereit
(2) LINE, gelb, Datenempfang auf KNX-Linie
(3) TX, rot, Ethernet Transmit Signal, leuchtet/blinkt bei aktivem Senden zum IP-Netz
(4) RX, gelb, Ethernet Receive Signal, leuchtet/blinkt bei Empfang gültiger IP-Telegramme
(5) LK, grün, Ethernet Link Signal, leuchtet bei aktiver Verbindung zum IP-Netz
3 Funktion
Systeminformation
Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte
Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über
Softwareversionen und jeweiligen Funktionsumfang sowie die Software selbst sind der
Produktdatenbank des Herstellers zu entnehmen. Planung, Installation und Inbetriebnahme des
Gerätes erfolgen mit Hilfe einer KNX-zertifizierten Software. Die Produktdatenbank sowie die
technischen Beschreibungen finden Sie stets aktuell auf unserer Internet-Seite.
