Seite 3
o Externe Spannungsversorgung AC/DC 24 V an Anschlussklemme (7) anschließen.
Empfehlung: Weiß-gelbe Anschlussklemme verwenden.
o KNX-Linie mit rot-schwarzer Busklemme (8) anschließen.
o IP-Anschluss mit RJ45-Stecker an RJ-Buchse (6) anschließen.

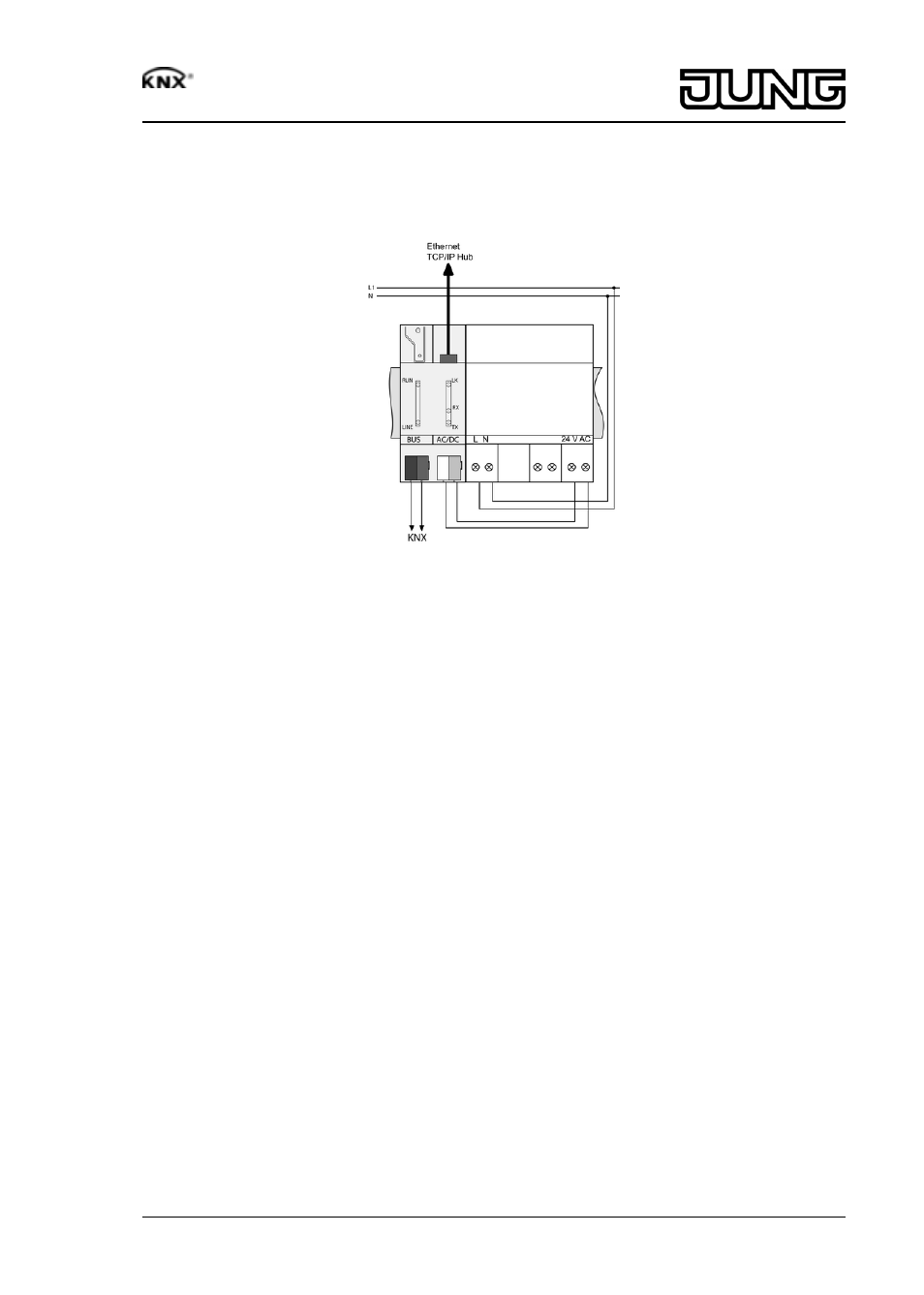

Bild 3
i Anschlussbeispiel (Bild 3).
4.2 Inbetriebnahme
Physikalische Adresse und Anwendungssoftware laden
Verwendung als Datenschnittstelle: Physikalische Adresse x.y.z.
Inbetriebnahme-Software ab ETS2 Version 1.2.
i Bei Verwendung der ETS3 den zusätzlichen KNXnet/IP-Treiber installieren. Herunterladen
in das lokale Gerät wird derzeit nicht unterstützt.
o Programmiertaste (9) drücken.
Programmier-LED (10) leuchtet.
o Physikalische Adresse vergeben.
Programmier-LED (10) erlischt.
o Gerät mit physikalischer Adresse beschriften (11).
o Anwendungssoftware, Parameter etc. herunterladen.
i Die IP-Adresse wird als Parameter zusammen mit der Anwendungssoftware in das Gerät
geladen oder automatisch durch einen DHCP-Dienst vergeben. Bei Fehlen eines DHCP-
Dienstes sucht sich das Gerät eine eigene IP-Adresse (AutoIP).
i Bei Fragen zur Vergabe der IP-Adresse etc. sollte der lokale Netzwerkadministrator
hinzugezogen werden.
Zusätzliche physikalische Adressen zuweisen
Zusätzliche physikalische Adressen manuell mit ETS zuweisen oder automatisch durch das
Gerät selbst.
o Programmiertaste (9) ca. 5 Sekunden betätigen.
Die Programmier-LED blinkt.
Das Gerät überprüft die in der Linie vorhandenen physikalischen Adressen und wählt die
benötigten freien physikalischen Adressen aus.
o Die durch das Gerät belegten physikalischen Adressen ermitteln und im ETS-Projekt als
Dummy-Geräte einfügen.
