KNX Raumaktor 230 V
Art.-Nr.: RA 23024 REGHE
5.2 Gerät anschließen

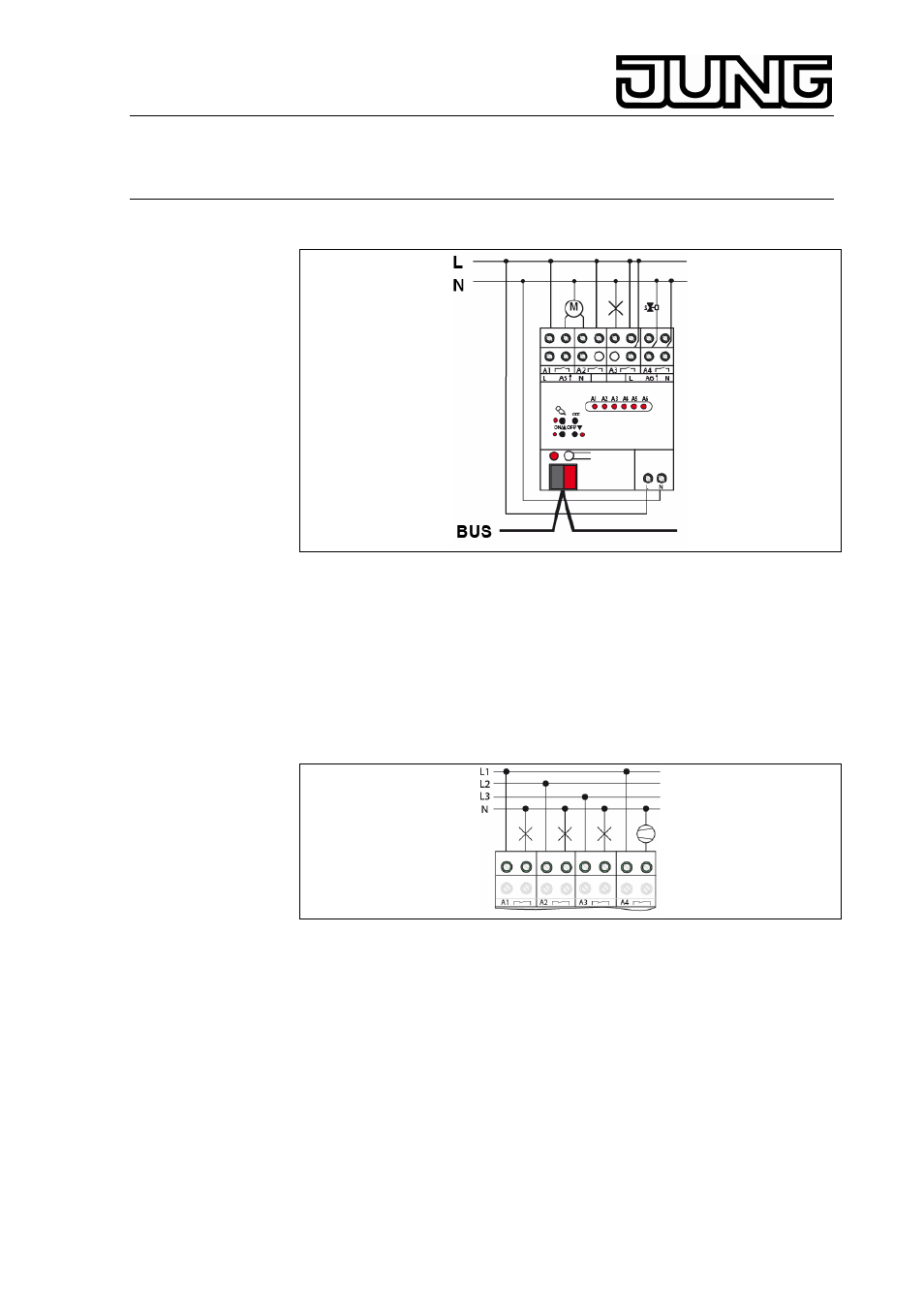

Bild 3: Anschluss
• Busleitung mit Anschlussklemme anschließen.
• Netzspannungsversorgung
anschließen.
• Lasten anschließen, wie in nachfolgenden Kapiteln beschrieben.
L Auslieferungszustand: Baustellenbetrieb, Bedienung der Ausgänge mit
Tastenfeld möglich. Alle Ausgänge sind als Jalousieausgänge
eingestellt.
5.3 Geschaltete Lasten anschließen
Bild 4: Anschluss geschalteter Lasten
Ausgang ist als Schaltausgang parametriert.
• Geschaltete Lasten anschließen (Bild 4). Zulässige Anschlussleistungen
(Technische Daten) nicht überschreiten.
8
