Seite 9: Stellantriebe 230 v anschließen
KNX
Raumaktor 230 V
Art.-Nr.: RA 23024 REGHE
5.4 Jalousieantriebe
anschließen
Für Jalousiebetrieb bilden jeweils zwei benachbarte Relaisausgänge einen
Jalousieausgang. Der jeweils linke Relaisausgang A1, A3 ist für die
Aufwärts-Richtung, der jeweils rechte Relaisausgang A2, A4 ist für die
Abwärts-Richtung bestimmt.

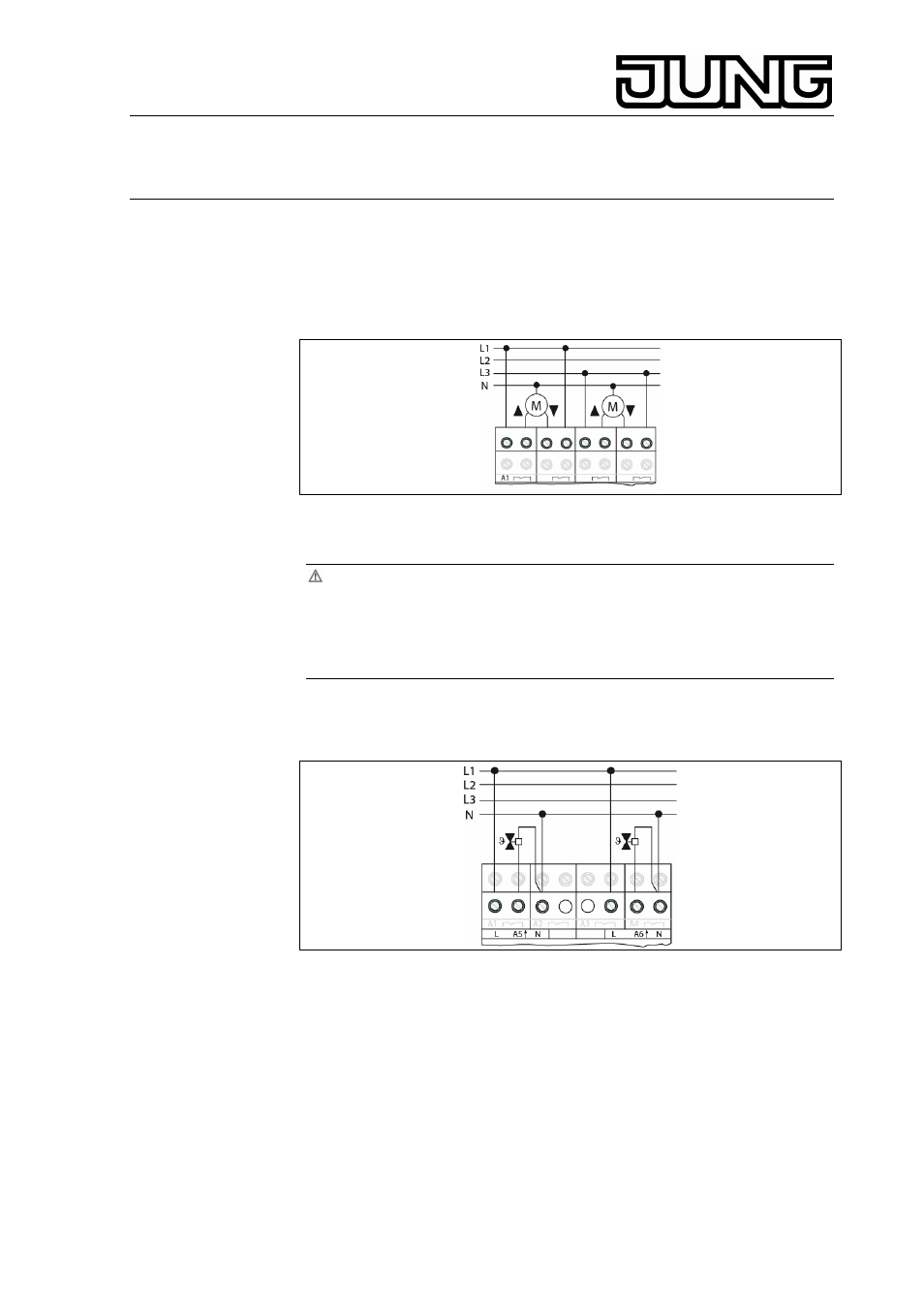

Bild 5: Anschluss von Jalousieantrieben
Auf zulässige Lasten achten (Technische Daten).
Ausgang ist als Jalousieausgang parametriert.
VORSICHT!
Zerstörungsgefahr bei Parallelschalten mehrerer Antriebe an
einem Ausgang.
Endlagenschalter können verschweißen, Antriebe, Behänge und
Jalousieaktor können zerstört werden.
Trennrelais benutzen.
• Antriebe anschließen (Bild 5).
5.5
Stellantriebe 230 V anschließen
Bild 6: Anschluss von elektrothermischen Stellantrieben 230 V
• Stellantriebe anschließen (Bild 6). Max. 4 Stellantriebe pro Ausgang
verwenden.
L
Nur elektrothermische Stellantriebe anschließen.
L
Bei thermischen Stellantrieben auf Charakteristik – stromlos geöffnet
oder stromlos geschlossen – achten (siehe Projektierungsdaten).
