JUNG SC1000IP Benutzerhandbuch
1 sicherheitshinweise, 2 geräteaufbau, 3 funktion
Smart Control IP
Smart Control IP
Art.-Nr. SC 1000 IP
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Brandgefahr! Betrieb ausschließlich mit den unter Zubehör aufgeführten
Spannungsversorgungen.
Gerät nicht mit scharfen oder spitzen Gegenständen bedienen. Die berührempfindliche
Oberfläche kann beschädigt werden.
Zum Reinigen keine scharfen Gegenstände, Säuren oder organische Lösungsmittel
verwenden. Gerät kann beschädigt werden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

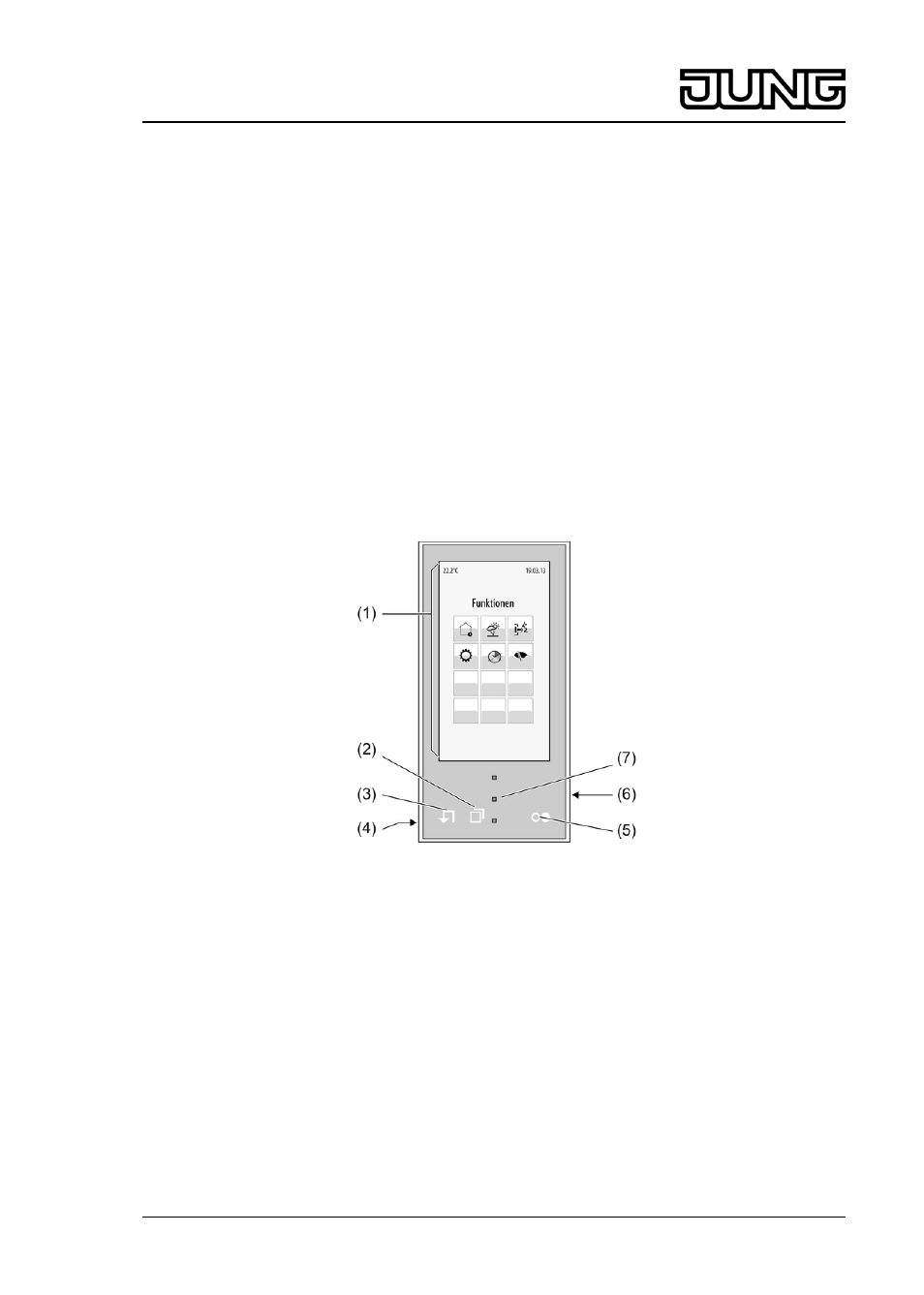

Bild 1: Vorderansicht
(1) LCD-Bildschirm
(2) Taste U "Blättern"
(3) Taste V "Zurück" zur Startseite
(4) Interner Lautsprecher
(5) Master-Taste W
(6) Steckplatz für Mikro-SD-Karte
(7) Helligkeitssensor
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Bedienen und Visualisieren von Anlagendaten und Informationen aus Gebäudeautomation,
Türkommunikation oder Internetdiensten
-
Betrieb mit Spannungsversorgung (siehe Zubehör)
-
Montage unter Putz im Innenbereich in Gerätedose nach DIN 49073
