JUNG SC1000IP Benutzerhandbuch
Seite 4

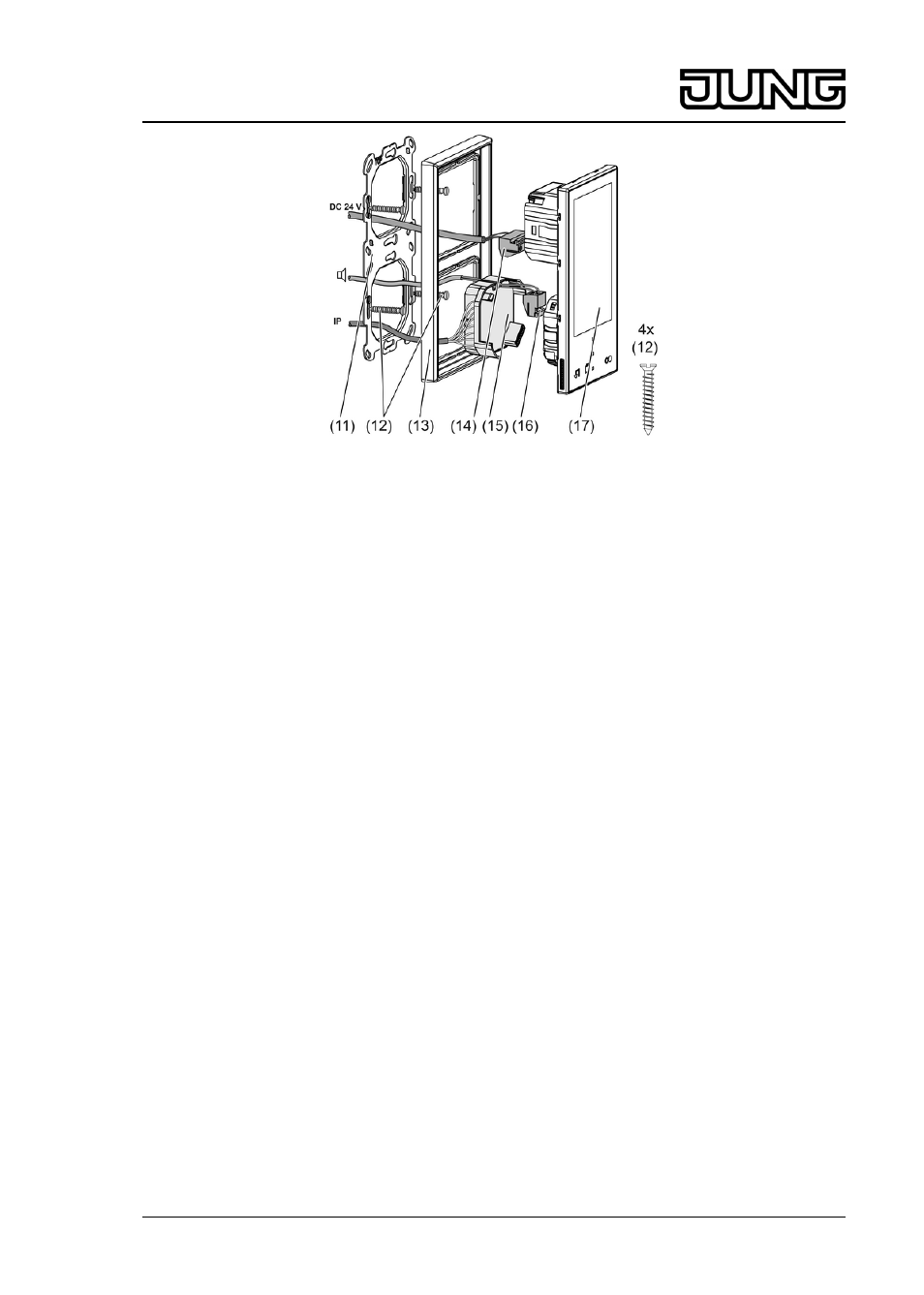

Bild 3: Montage
(11) Tragring
(12) Dosenschrauben
(13) Rahmen
(14) Anschluss Versorgungsspannung
(15) IP-Modul
(16) Anschluss externer Lautsprecher
(17) Grundgerät Smart Control
Empfohlene Montagehöhe: 1,40 m,
Montage in zwei Unterputz-Gerätedosen oder in Doppel-Gerätedose. Empfehlung: Tiefe Dosen
benutzen.
Bei Montage mit Lautsprechermodul zusätzliche Gerätedose verwenden.
Montage ausschließlich mit Rahmen aus der Serie LS.
o Tragring (11) auf Unterputz-Dosen montieren. Markierung TOP = OBEN beachten.
Beiliegende Dosenschrauben (12) verwenden.
o Rahmen (13) auf Tragring stecken.
o Versorgungssspannung an Klemme (14) anschließen und Klemme in Anschluss (8)
einsetzen. Polarität beachten.
o IP-Modul (15) mit angeschlossener Ethernet-Leitung auf die Rückseite des Smart Control
aufstecken.
o Smart Control (17) mit IP-Modul (15) vorsichtig in den Tragring schieben und einrasten.
