KNX Raum-Controller-Modul
Art.-Nr.:
RCD..3094
M..
RCD..3096 M..
Informationen für Elektrofachkräfte
L
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät Anschlussleitungen freischalten und
aktive Teile in der Umgebung abdecken.
5. Montage und elektrischer Anschluss
Gerät montieren und anschließen

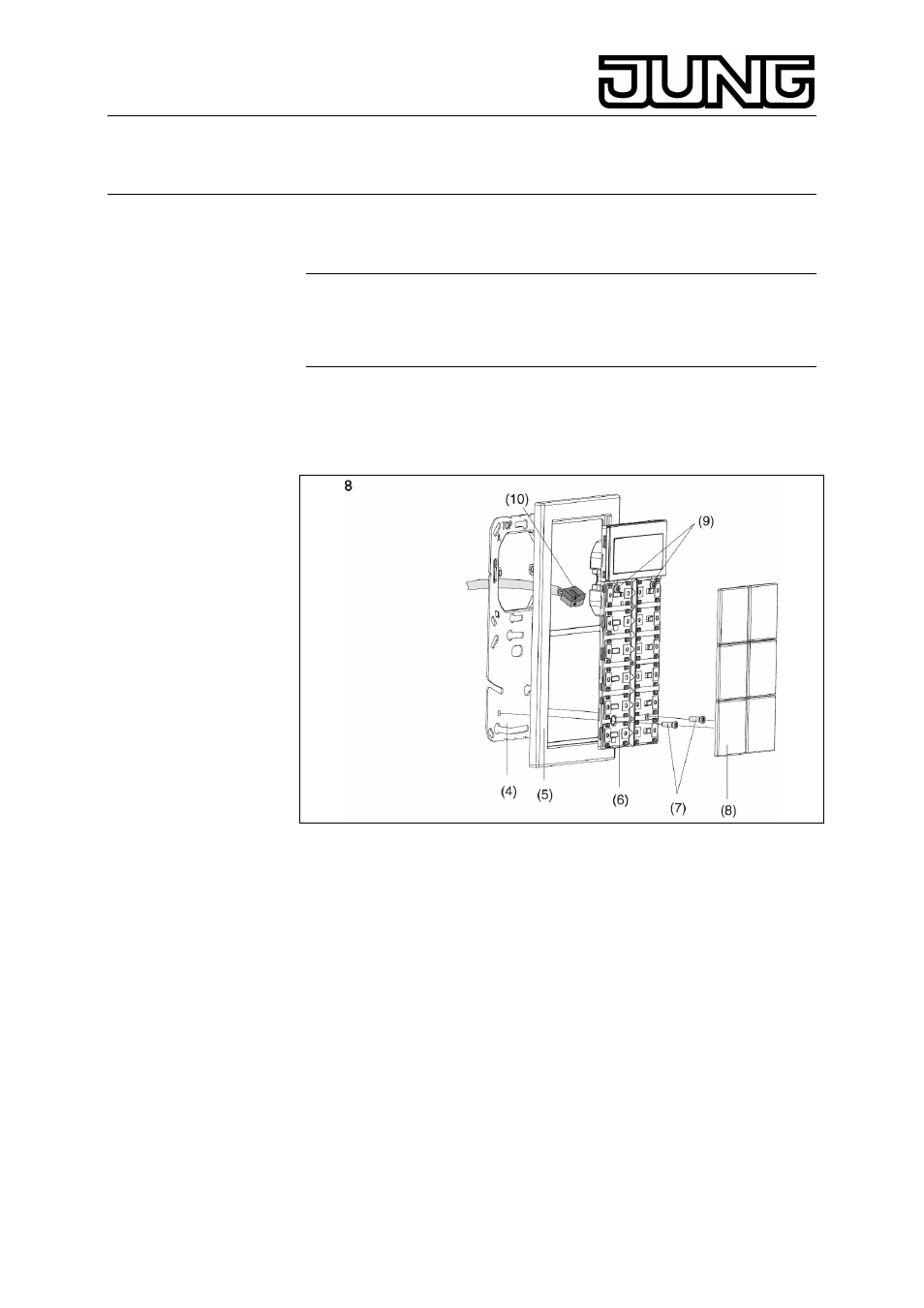

Bild 8, Montage FD-Design
(4) Tragring
(5) Abdeckrahmen FD-Design
(6) Anwendungsmodul
(7) Befestigungs-Schrauben
(8) Tasten-Abdeckungen
(9) Sicherungs-Schrauben
(10) KNX-Anschlussklemme
Geeignet für Schalter-Programme FD-Design und LS-Design:
Tragringseite A für FD-Design, Rahmenhöhe 6 mm. Tragringseite B für
LS-Design, Rahmenhöhe 11 mm.
Bei Montage auf nur einer UP-Dose müssen die Schrauben (7) in der
Wand versenkt werden, z. B. mit Bohrung ø 6 x10 mm. Tragring als
Schablone verwenden.
