6. Inbetriebnahme
Physikalische Adresse und Anwendungssoftware laden Projektierung
und Inbetriebnahme mit ETS3.0d mit Patch A.
Das Gerät muss angeschlossen und betriebsbereit sein.
Die Abdeckungen sind noch nicht montiert.

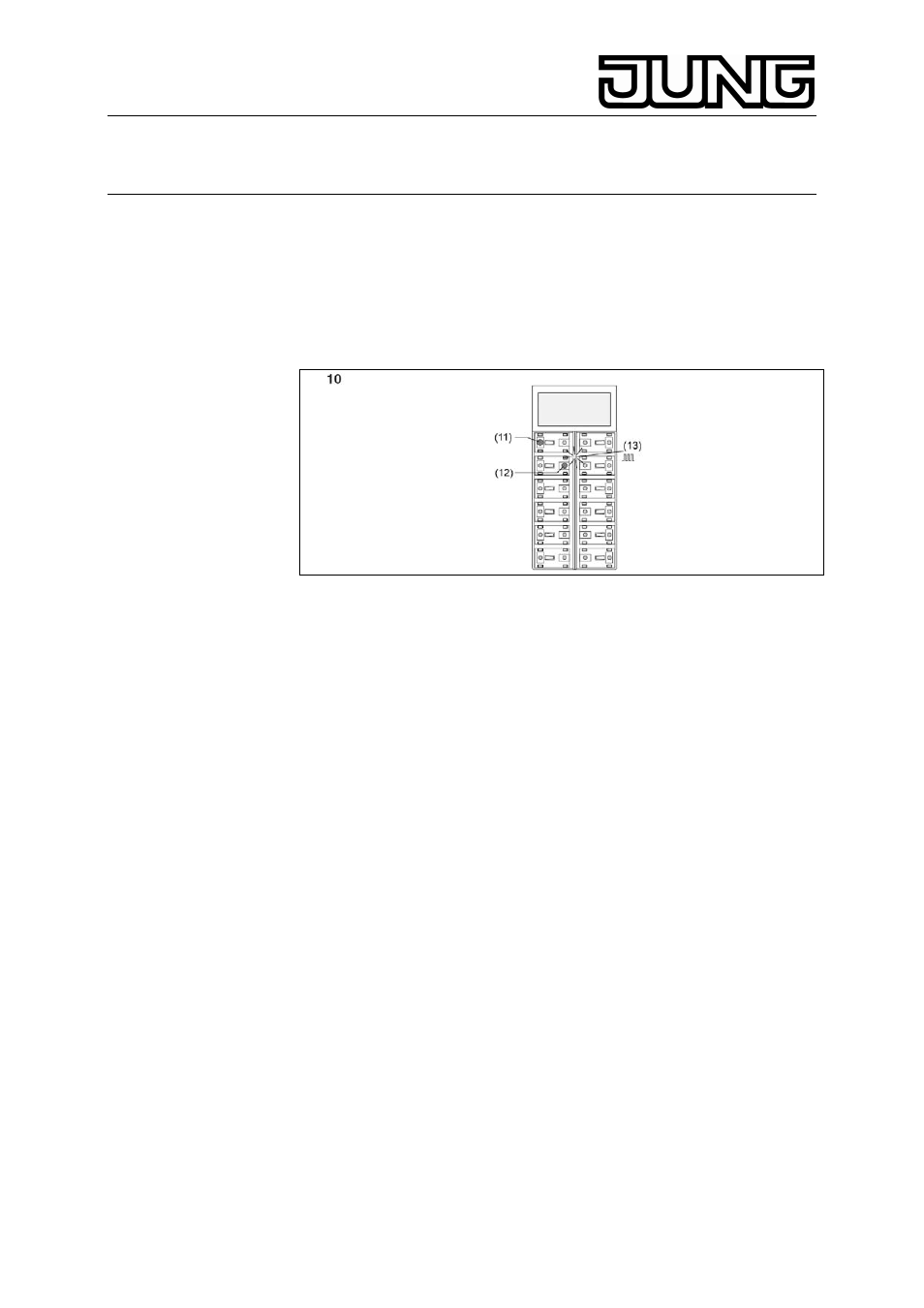

Programmiermodus aktivieren: Taster (11) drücken und halten.
Anschließend Taster (12) drücken.
Die Betriebs-LED (13) blinkt schnell.
In der Anzeige erscheint die Meldung Programmier-Modus, gefolgt
von der Anzeige des Gerätetyps und der Programm-Version.
Physikalische Adresse vergeben.
Betriebs-LED (13) kehrt in den vorherigen Zustand – aus, ein oder
langsam blinken – zurück.
Gerät mit physikalischer Adresse beschriften.
Anwendungs-Software in das Gerät laden.
Anhang
7. Technische Daten
KNX-Medium TP1
Inbetriebnahmemodus
S-Mode
Versorgung KNX
21...32 V DC
Stromaufnahme KNX
max. 20 mA
Anschluss KNX
Anschlussklemme
Schutzart
IP 20
Schutzklasse
III
Umgebungstemperatur
-5 °C … +45 °C
Lagertemperatur
-20 °C … +75 °C
Technische Änderungen vorbehalten.
