Produkteigenschaften
-
Variabler Montageort
-
Spritzwassergeschützt
-
Nachlaufzeit und Helligkeitswert einstellbar
-
Testbetrieb zum Prüfen des Erfassungsbereiches
-
Reichweite in 3 Stufen einstellbar
-
Parallelschalten mehrerer Wächter möglich
-
Manuelles Einschalten mit Installationstaster, Öffner möglich
Automatikbetrieb
Der Bewegungsmelder erfasst Wärmebewegungen von Personen, Tieren oder Gegenständen.
-
Das Licht wird eingeschaltet, wenn der Erfassungsbereich betreten wird und die
eingestellte Helligkeitsschwelle unterschritten ist.
-
Das Licht wird ausgeschaltet, wenn im Erfassungsbereich keine Bewegung mehr erfasst
wird und die Nachlaufzeit abgelaufen ist.
Zur Vermeidung von Lichtschaukeln durch ein abkühlendes Leuchtmittel wertet der
Bewegungsmelder nach dem Ausschalten für ca. 3 Sekunden keine Signale aus.

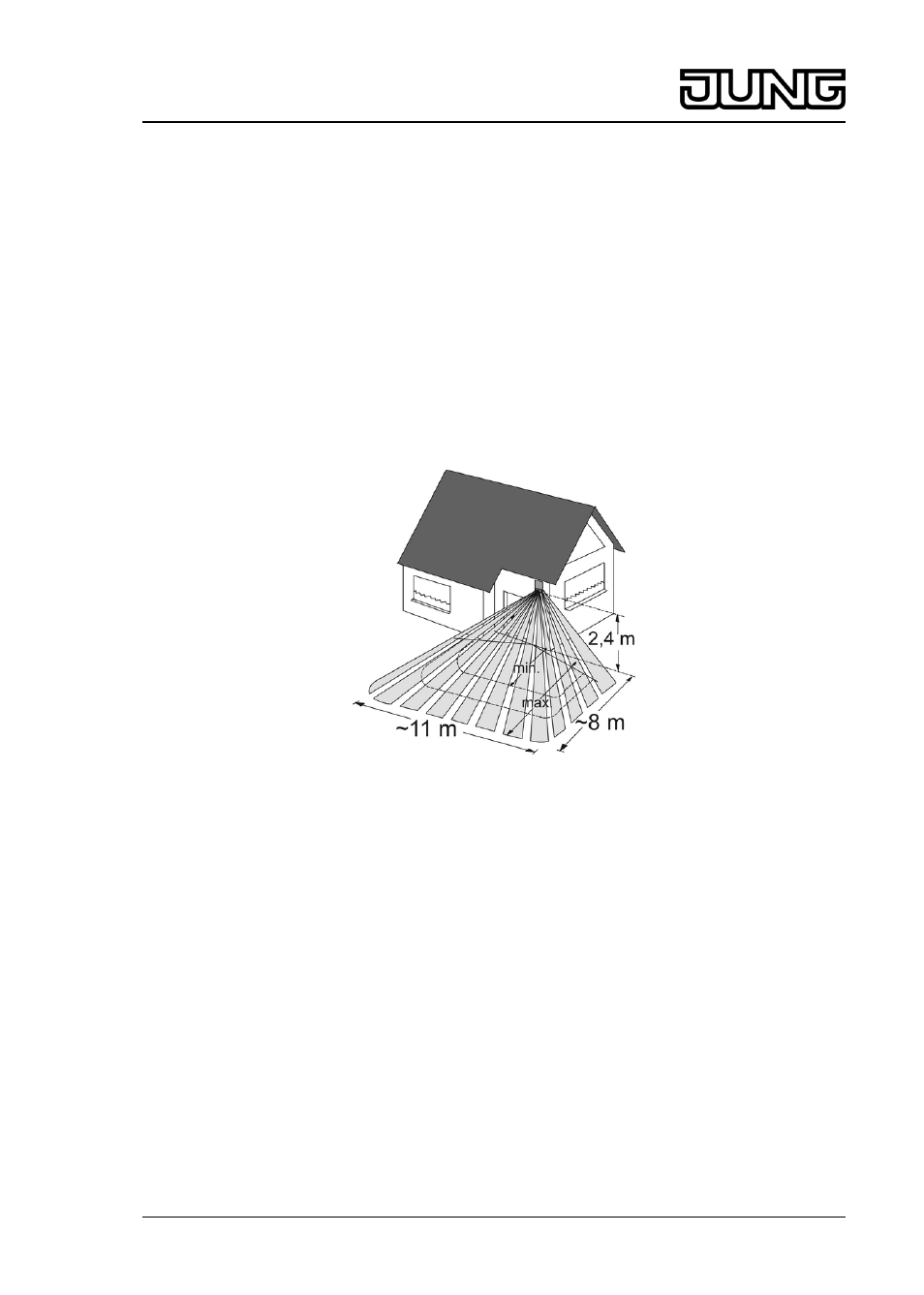

Bild 2: Erfassungsbereich Bewegungsmelder
4 Bedienung
Licht manuell einschalten
Optionaler Installationstaster, Öffner ist installiert (Bewegungsmelder anschließen).
o Installationstaster mindestens 1 Sekunde drücken.
Licht wird helligkeitsunabhängig für die eingestellte Nachlaufzeit eingeschaltet.
Erkannte Bewegungen starten die Nachlaufzeit neu.
