o Gehrichtung berücksichtigen.
o Montagehöhe festlegen.
i Um ein schnelles Ansprechen des Bewegungsmelders beim Verlassen des Hauses zu
erreichen, das Gerät in geringerer Höhe als 2,4 m, zentral über der Tür montieren.
Bewegungsmelder montieren
o Zentralschraube (3) lösen (Bild 1).
o Gehäuseoberteil abnehmen.

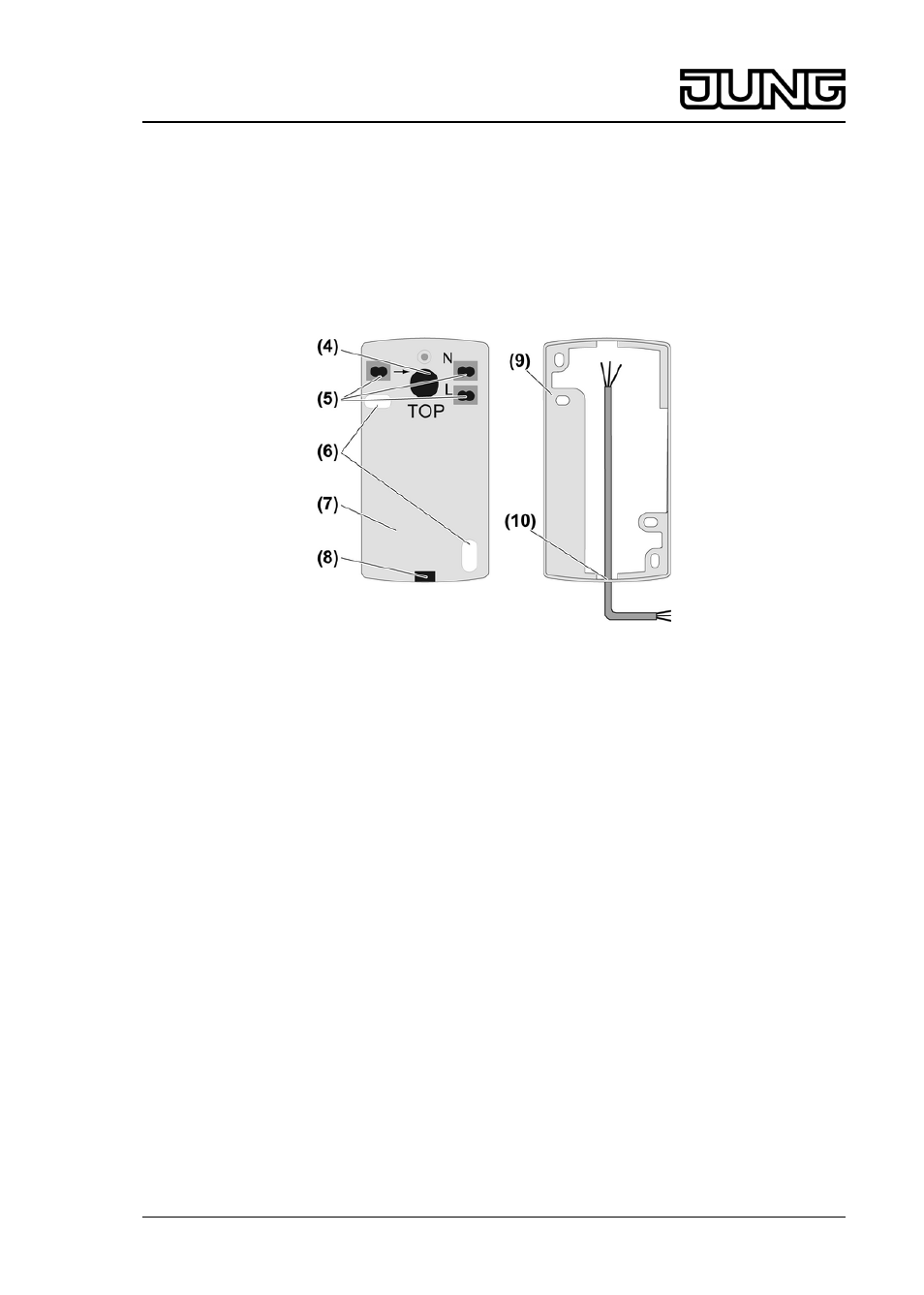

Bild 4: Gehäuserückwand und Montagerahmen
i Um das Eindringen von Feuchtigkeit zu verhindern, wird die Leitungseinführung von unten
(10) empfohlen.
o Bei Leitungseinführung von unten Montagerahmen (9) verwenden. Gehäuserückwand (7)
in den Montagerahmen einstecken.
o Bei Aufputz-Leitungseinführung von der Seite oder von oben keinen Montagerahmen
verwenden, sondern eine der Dünnstellen in der Gehäuserückwand durchstoßen.
i Wasserdurchlässigen Verschluss des Kondenswasserloches (8) nicht entfernen.
o Anschlussleitung durch Gummitülle (4) in den Anschlussraum führen.
o Geräterückwand mit zwei Schrauben (6) am Montageort befestigen, so dass das
Kondenswasserloch unten liegt.
Bewegungsmelder konfigurieren
Der Bewegungsmelder verfügt auf der Rückseite des Gehäuseoberteils über einen Einsteller für
die Nachlaufzeit (11) und die Helligkeitsschwelle (12) (Bild 5).
