JUNG W180WW Benutzerhandbuch
Wächter
Funktionsprinzip
Wächter reagieren auf Wärmebewegung, ausgelöst durch Personen, Tiere oder Gegenstände und
schalten bei Erkennung Verbraucher, z.B. Beleuchtung ein.
Das Gerät bleibt eingeschaltet, solange Bewegungen erkannt werden, sonst schaltet der Wächter
nach Ablauf der eingestellten Verzögerungszeit ab.
Eine optische Anzeige signalisiert das Ansprechen des Gerätes.
Mit dem einstellbaren Dämmerungsschalter wird die Schaltfunktion erst ab einem gewünschten
Helligkeitswert aktiviert, oder auch auf Tag- Nachtbetrieb eingestellt.
Der Wächter 240° verfügt durch eine Zusatzoptik über einen separaten Unterkriechschutz, der die
Sicherheit weiter erhöht.
Eine Schutzfolie
ቢ vor dem Linsensystem ባ gestaltet die Geräte wetterfest und schaltsicher und
gewährleistet einen hohen Qualitätsstandard.

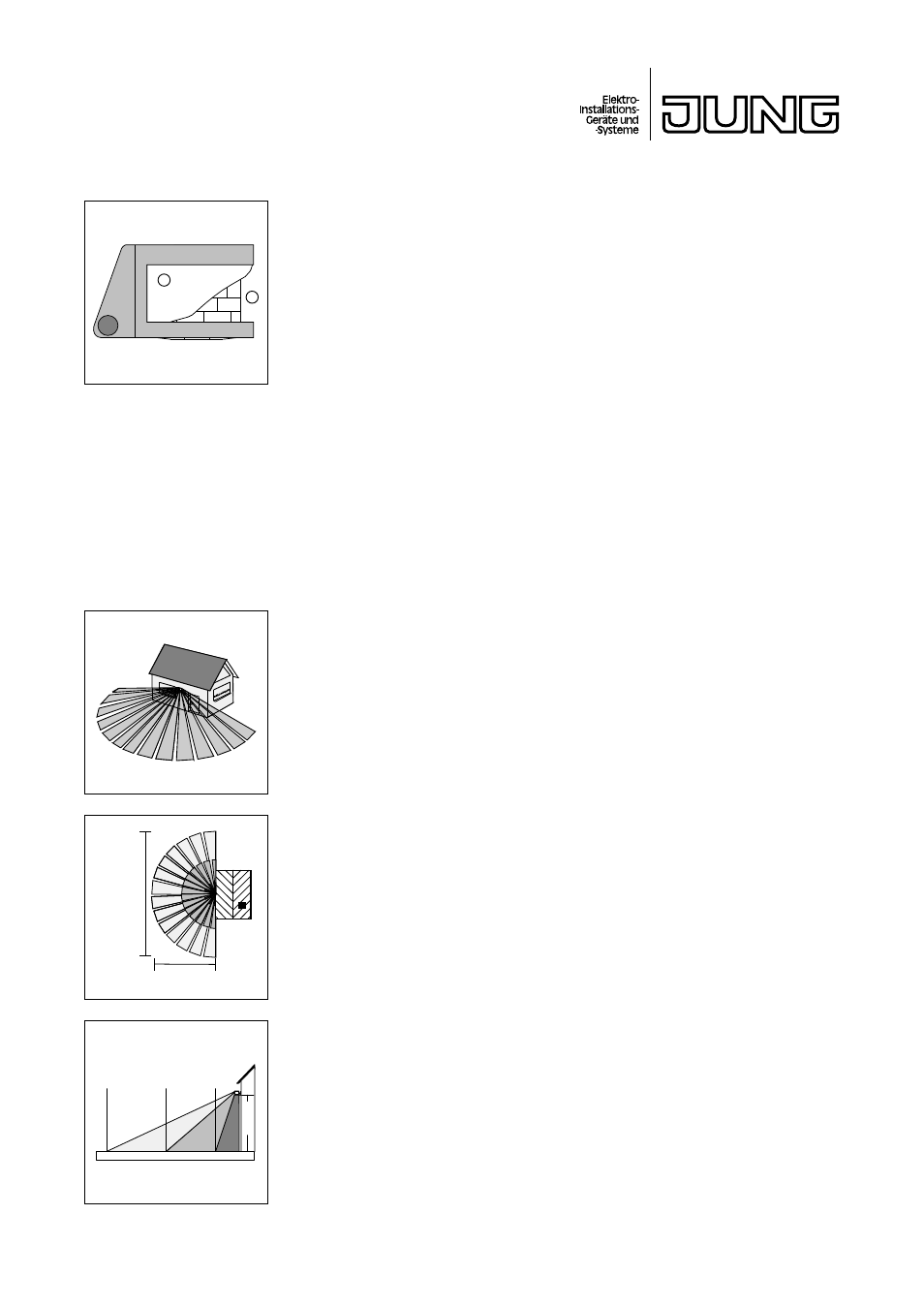

Erfassungsfeld
Wächter 180°/16
Wächter 180°/16:
besitzt ein dichtes, halbkreisförmiges Erfassungsfeld, bestehend aus 3 Ebenen mit 144 Schalt-
segmenten.
Größe des Erfassungsfeldes:
16 m x 32 m, siehe Abbildung.
Die Grauwerte im Bild kennzeichnen die 3 Überwachungsebenen.
Die 3 Überwachungsebenen sind wie folgt definiert:
Nahbereichvon
0 m bis ca. 3 m
Mittelbereich von ca. 3 m bis ca. 9 m
Fernbereich von ca. 9 m bis ca. 16 m
(Die angegebene Reichweite bezieht sich auf Montagehöhe 2,40 m, Sensorkopf nicht geneigt,
Bewegungsrichtung seitlich zum Wächter und ausreichender Temperaturdifferenz zwischen be-
wegtem Körper und Umgebung.)
Wächter
Art. Nr. W 180.. / W 240..
1
2
32 m
16 m
16 m
2,4 m
9 m
3 m
