JUNG W180WW Benutzerhandbuch
Seite 2
22 m
20 m
16 m
16 m
2,4 m
9 m
1 m

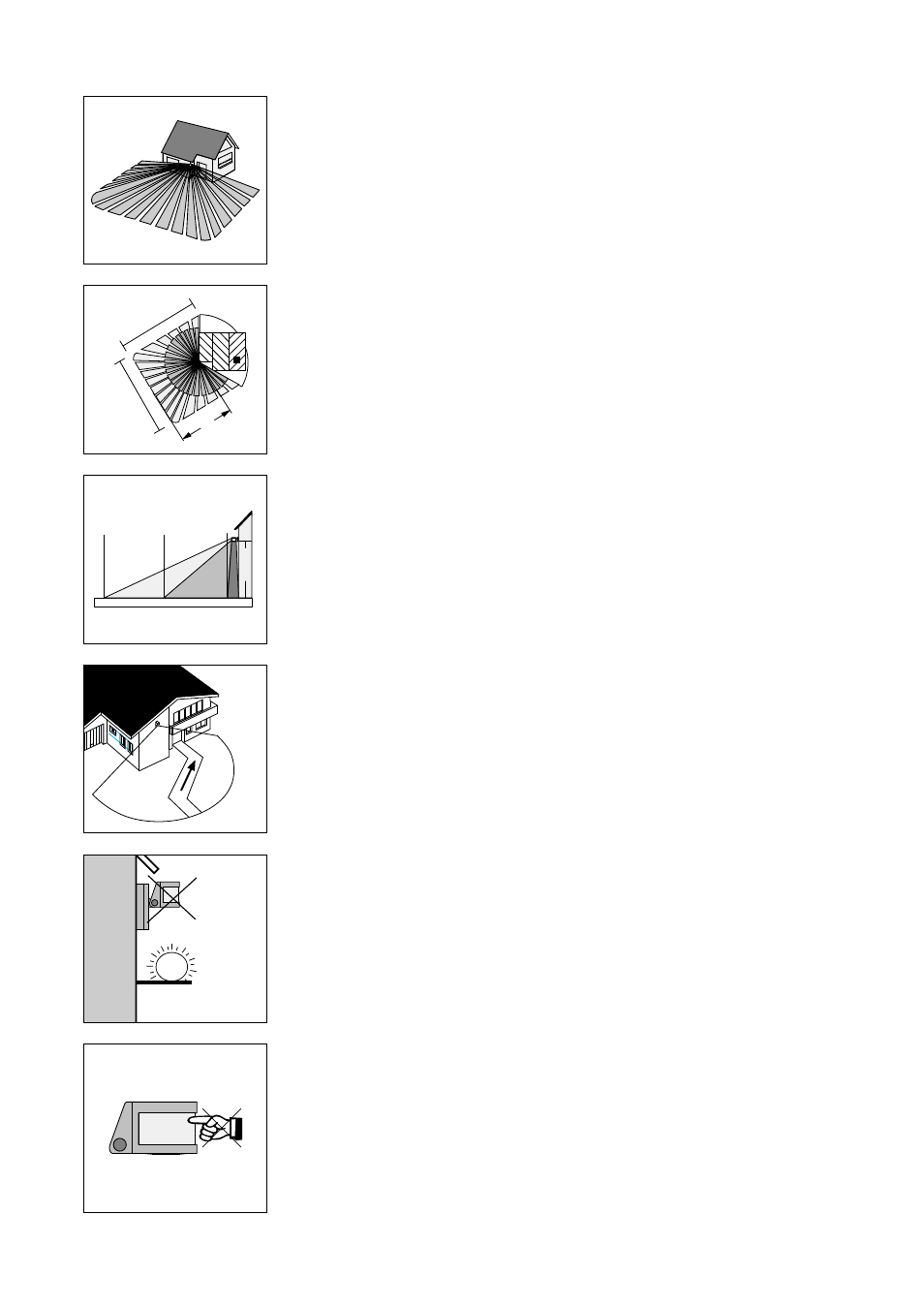

Erfassungsfeld
Wächter 240°
Wächter 240 °:
besitzt ein dichtes, rechteckiges Erfassungsfeld, bestehend aus 3 Ebenen mit 168 Schaltsegmenten.
Größe des Erfassungsfeldes:
22 m x 20 m, siehe Abbildung.
Die Grauwerte im Bild kennzeichnen die 3 Überwachungsebenen.
Die 3 Überwachungsebenen sind wie folgt definiert:
Nahbereich von
0 m bis ca. 1 m, realisiert mit separatem Unterkriechschutz
Mittelbereich von ca. 1 m bis ca. 9 m
Fernbereich von
ca. 9 m bis ca. 16 m
(Die angegebene Reichweite bezieht sich auf Montagehöhe 2,40 m, Sensorkopf nicht geneigt,
Bewegungsrichtung seitlich zum Wächter und ausreichender Temperaturdifferenz zwischen
bewegtem Körper und Umgebung.)
Auswahl des Standortes
Für optimale Reichweite Wächter in 2,4 m Höhe und seitlich zur Gehrichtung montieren, andernfalls
ist mit Reichweiteneinbußen zu rechnen.
Auf Störquellen, z.B. Tiere, vom Wind bewegte Sträucher, Kraftfahrzeuge oder Lampen im Erfassungs-
bereich achten. Ggf. Erfassungsbereich des Sensors mit beiliegender Aufsteck- und Abdeckblende
einschränken.
Montage
Alle benötigten Schrauben und Dübel sind im Lieferumfang enthalten.
Achtung: Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen.
Nicht direkt über einer Leuchte montieren.
Abkühlendes Leuchtmittel kann als Wärmeänderung erkannt werden und zu erneutem Einschalten
führen.
Günstigen Montageort wählen. Erfassungsfeld sollte nicht durch Mauern, Zäune, Büsche etc. einge-
schränkt werden.
Nicht auf das Sensorfenster fassen.
Sensorfenster nicht in Richtung Sonne ausrichten. Sensoren werden durch die hohe Wärmeenergie
zerstört.
Wächter vibrationsfrei montieren, da Sensorbewegungen ebenfalls das Schalten auslösen können.
