JUNG MK-POF-2UAE - Handbuch

Medienkonverter 2fach
Art.-Nr.: MK-POF-2UAE
Medienkonverter 2fach
Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen
nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschä-
den möglich. Anleitung vollständig lesen und
beachten.
Diese Anleitung ist Bestandteil des Produktes
und muss beim Endkunden verbleiben.
Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsfüh-
render Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät oder Last alle zugehörigen
Leitungsschutzschalter freischalten. Spannungs-
führende Teile in der Umgebung abdecken!
1. Schließen Sie die Netzspannung an die Klem-
men L und N an (Bild1).
2. Verlegen Sie den nicht benötigten Erdleiter flach
am Boden der Schalter- bzw. Kanaleinbaudose
(außerhalb des Klemmbereichs).
Zuschneiden und Anschließen des POF-Kabels
Nach dem Verlegen des POF-Kabels gehen Sie
folgendermaßen vor:
1. Ziehen Sie das Kabel in die Schalter- oder Ka-
naleinbaudose ein und kürzen Sie die Leiter auf
ca. 190 mm.
2. Trennen Sie das Kabel in der Mitte ca. 30 mm
vorsichtig auf und achten Sie darauf, dass keine
Unebenheiten des Mantels das Einführen des
Kabels behindern können.
3. Führen Sie es in das POF-Schneidewerkzeug ein
und schneiden Sie es durch Druck auf die Klinge
ab.
4. Achten Sie darauf, dass beide Adern gleich lang
sind.
5. Öffnen Sie die POF-Klemme durch leichtes Zie-
hen am schwarzen Anschluss und entfernen Sie
die rote Schutzkappe (Bild 2).
6. Anschließend setzen Sie den Up-Medienkonver-
ter in die Dose ein und befestigen ihn mit Hilfe
der Tragstege.
7. Führen Sie das POF-Kabel ein und achten Sie
darauf, dass es bis zum Anschlag geschoben
wird, um eine sichere Verbindung zu gewährleis-
ten.
8. Schließen Sie die POF-Klemme, indem Sie den
schwarzen Anschluss zum Fixieren des Kabels in
die Geräteöffnung schieben.
9. Schalten Sie die Netzspannung an.
10. Schließen Sie Ihre Ethernet-Geräte (z. B. PC,
Router, Set-Top-Box) über Patchkabel an den
RJ45-Anschlüssen an.
Achten Sie beim Anschluss des POF-Kabels darauf,
dass die leuchtende Ader in die nicht leuchtende
(dunkle) Klemme und die nicht leuchtende Ader in
die leuchtende Klemme gesteckt wird (Bild 3).
Technische Daten
Nennspannung: 100 - 240 V ±10 %
max. Stromaufnahme: 50 mA
Betriebstemperatur: -5 bis +45 °C
Übertragungsgeschwindigkeit: 100 Mbit/s
Übertragungslänge: 70 m mit POF 2,2 mm
Elektrischer Datenanschluss: RJ45
Optischer Datenanschluss: 2,2 mm Duplex POF
Wellenlänge: 660 nm typisch
Schutzart: IP20 gemäß EN 60529
Leistungsaufnahme typisch: 1 W
Media converter 2-gang
Safety Instructions
Electrical equipment may only be installed and
fitted by electrically skilled persons.
Serious injuries, fire or property damage possib-
le. Please read and follow manual fully.
These instructions are an integral part of the pro-
duct, and must remain with the endcustomer.
Installation
DANGER!
Electrical shock when live parts are touched.
Electrical shocks can be fatal.
Before carrying out work on the device or load,
disengage all the corresponding circuit breakers.
Cover up live parts in the working environment.
1. Connect the mains voltage to the terminals
L and N (Fig.1).
2. Place the unused ground wire flat on the bottom
of the installation box (outside of the terminal
area).
Cutting and connecting the POF-cable
After having laid the POF-cable shorten it as descri-
bed below:
1. Pull the cable through the installation box and
shorten the fibres to approx. 190 mm.
2. Cautiously split the cable down the middle for
approx. 30 mm and make sure that there is no
unevenness on the coating which could hinder
the inserting of the cable.
3. Insert the cable into the POF cutting tool and cut
it by pressing the blade.
4. Make sure that both wires are equally long.
5. Open the POF terminal by slightly pulling it out
and remove the red protection cap (Fig. 2).
6. Place the flush-mounting media converter in the
installation box and fasten it with the help of the
mounting brackets.
7. Insert the POF-cable. Make sure that it is pushed
all the way up to the stop in order to guarantee a
safe connection.
8. Close the POF terminal by pushing it into the
opening of the device thus fastening the cable.
9. Connect the power supply.
10. Connect your Ethernet devices (PC, router, set
top box e. g.) up to the RJ45 terminal jack via the
enclosed patch cables.
When connecting the POF-cable make sure to insert
the bright wire into the dark (not bright) terminal and
the dark (not bright) wire into the bright terminal
(Fig. 3).
Technical Data
Power supply: 100 - 240 V ±10 %
Max. current consumption: 50 mA
Operation temperature: -5 to +45 °C
Transmission rate: 100 Mbit/s
Transmission length: 70 m with POF 2.2 mm
Electrical data connection: RJ45
Optical data connection: 2.2 mm Duplex POF
Wave length: 660 nm typical
Protection Class: IP20 according to EN 60529
Power consumption typ. 1 W

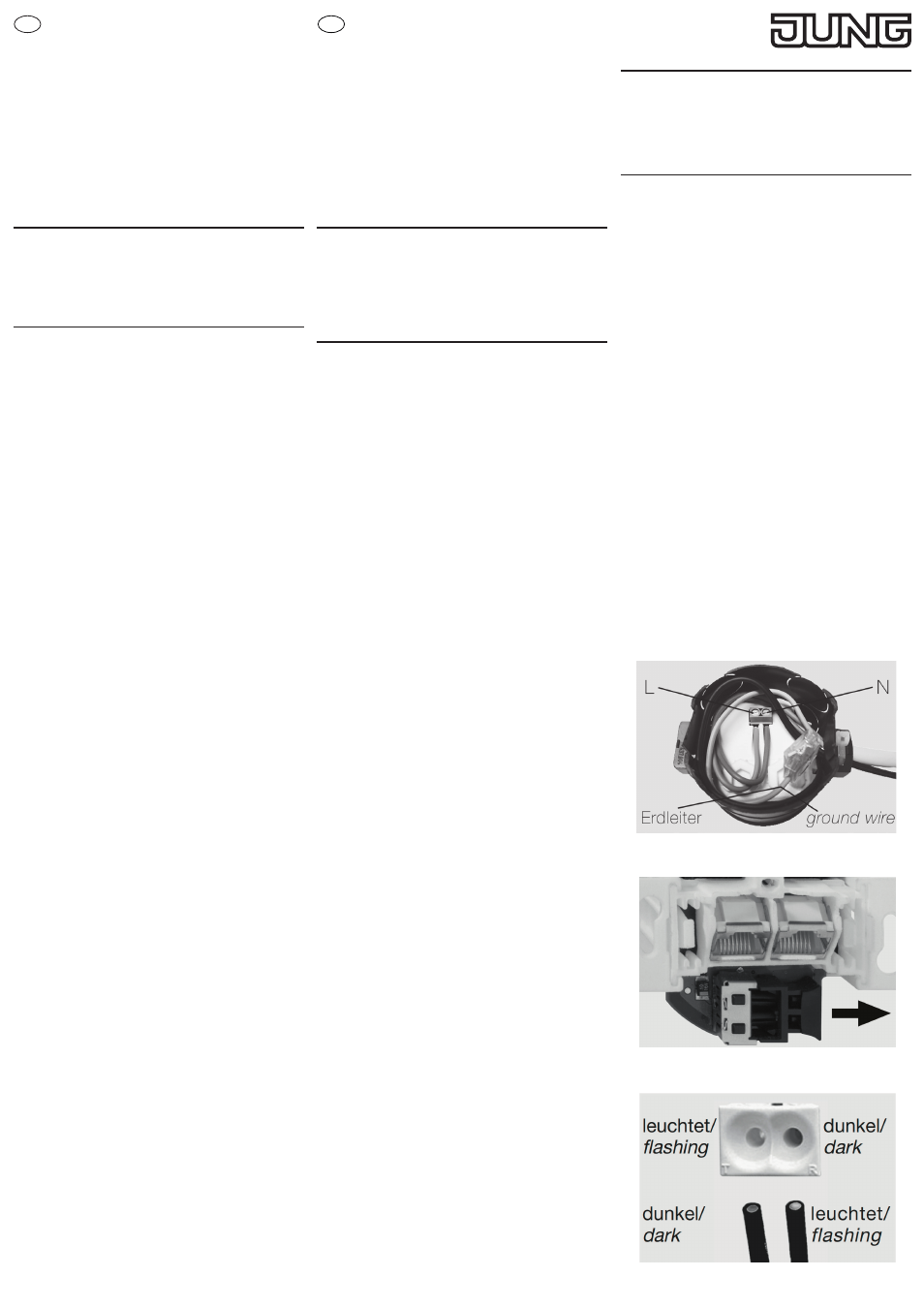

Bild 1
Bild 2
D GB
ALBRECHT JUNG GMBH & CO. KG
Volmestraße 1
58579 Schalksmühle
Telefon: +49.23 55.8 06-0
Telefax: +49.23 55.8 06-2 04
[email protected]
www.jung.de
Kurzbedienungsanleitung/Quick Guide
293 739 Stand 30.06.2014
J:0024073900
Bild 3
