10

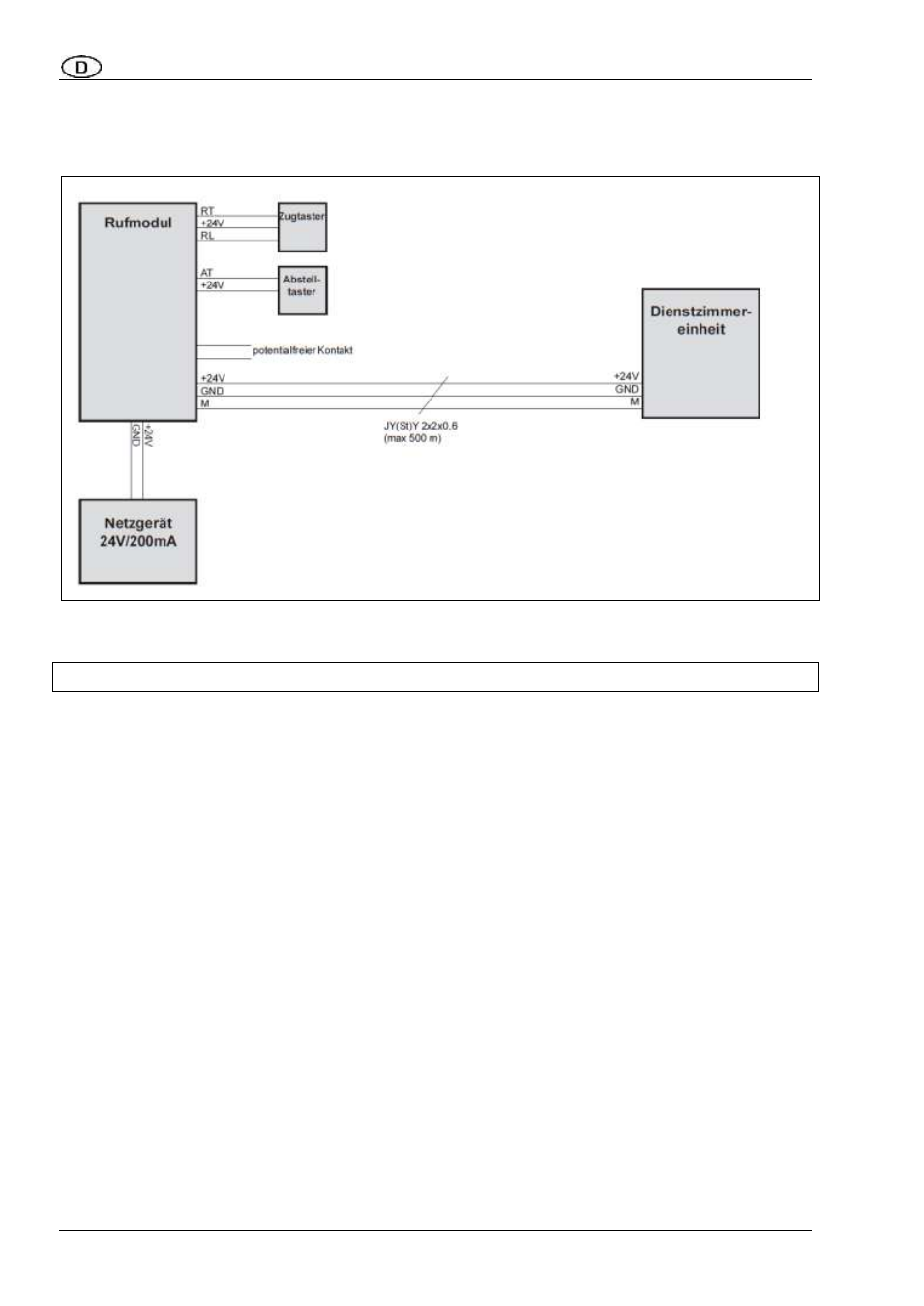

Anschlussplan
Technische Daten
Versorgungsspannung:
230V AC
Zulässige Einsatz-Temperatur: 5 ... 40 °C
Verdrahtung: Fernmeldekabel J-Y(St) Y 2x2x0,6
Entfernung Rufmodul <> Dienstzimmereinheit max. 500 m
Anschlussdurchmesser: eindrähtig 0,3 ... 1,4 mm
Netzgerät: 24V / 250mA, Einbau in Unterputzdose 58mmØ, Abdeckung
Rufmodul: Einbau in Unterputzdose 58mmØ, Abdeckung
potentialfreier Relaiskontakt, Wechsler, 24 V / 2 A
Zugtaster: Einbau in Unterputzdose 58mmØ, Abdeckung
Abstelltaster: Einbau in Unterputzdose 58mmØ, Abdeckung
Dienstzimmereinheit: Einbau in Unterputzdose 58mmØ, Abdeckung
Ruftaster: Einbau in Unterputzdose 58mmØ, Abdeckung
