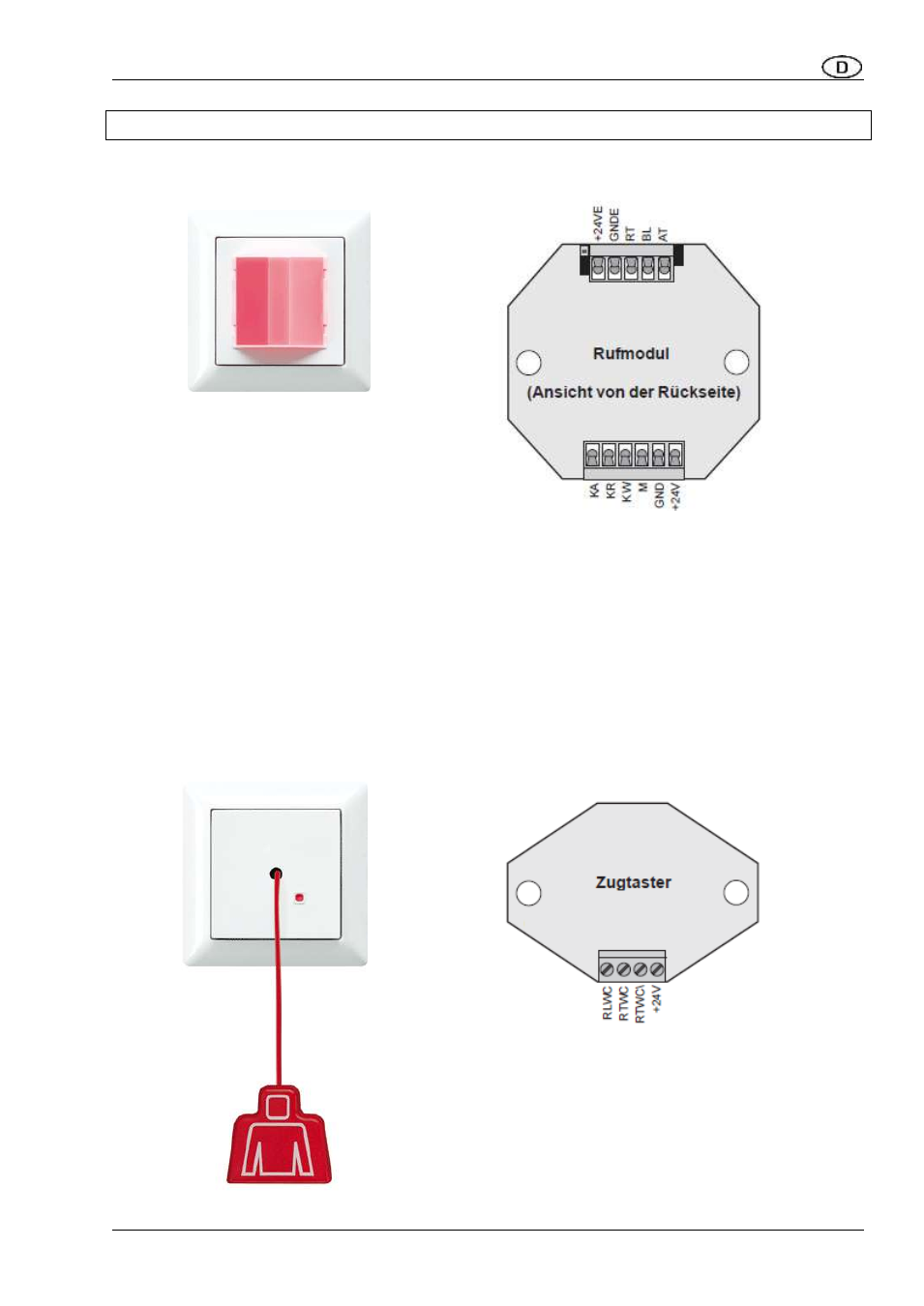

Geräteübersicht
Rufmodul
NRS AS 0834 RM.. NRS LS 0834 RM..
Optische und akustische Rufmeldung, Fern-
meldekontakt
+24VE +24V extern
GND GND extern
RT Ruftaste
BL Beruhigungslampe
AT Abstelltaste
KA Relais Arbeitskontakt
KR Relais Ruhekontakt
KW Relais Wurzel
M Meldeleitung (zum Dienstzimmer)
GND Versorgungsspannung -
+24V Versorgungsspannung +
Zugtaster
NRS AS 0834 ZT.. NRS LS 0834 ZT..
Zugtaster mit Beruhigungslicht
RLWC Ruflampe WC-Ruf
RTWC Ruftaste WC-Ruf (IN)
RTWC\ Ruftaste WC-Ruf (OUT)
+24V Versorgungsspannung +
