5.2. Umschalten der Anzeige
Auf dem Display des Servicegerätes sind verschiedene Anzeigen möglich. Bei zwei An-
zeigezuständen kann mittels Tastendruck in eine andere Anzeige gewechselt werden.
Der Wechsel zwischen den Protokollanzeigen wird immer mit einem kurzen Quittungston
begleitet
Aus dem Grundzustand heraus können Busprotokolle angezeigt werden: Wird an der An-
lage eine Aktion ausgeführt (z. B. Sprechverbindung herstellen), wird diese auf dem Servi-
cegerät angezeigt. Wird die Seriennummer einer Außenstation angezeigt, kann während
der langen Protokollanzeige auf die kurze Protokollanzeige umgeschaltet werden.

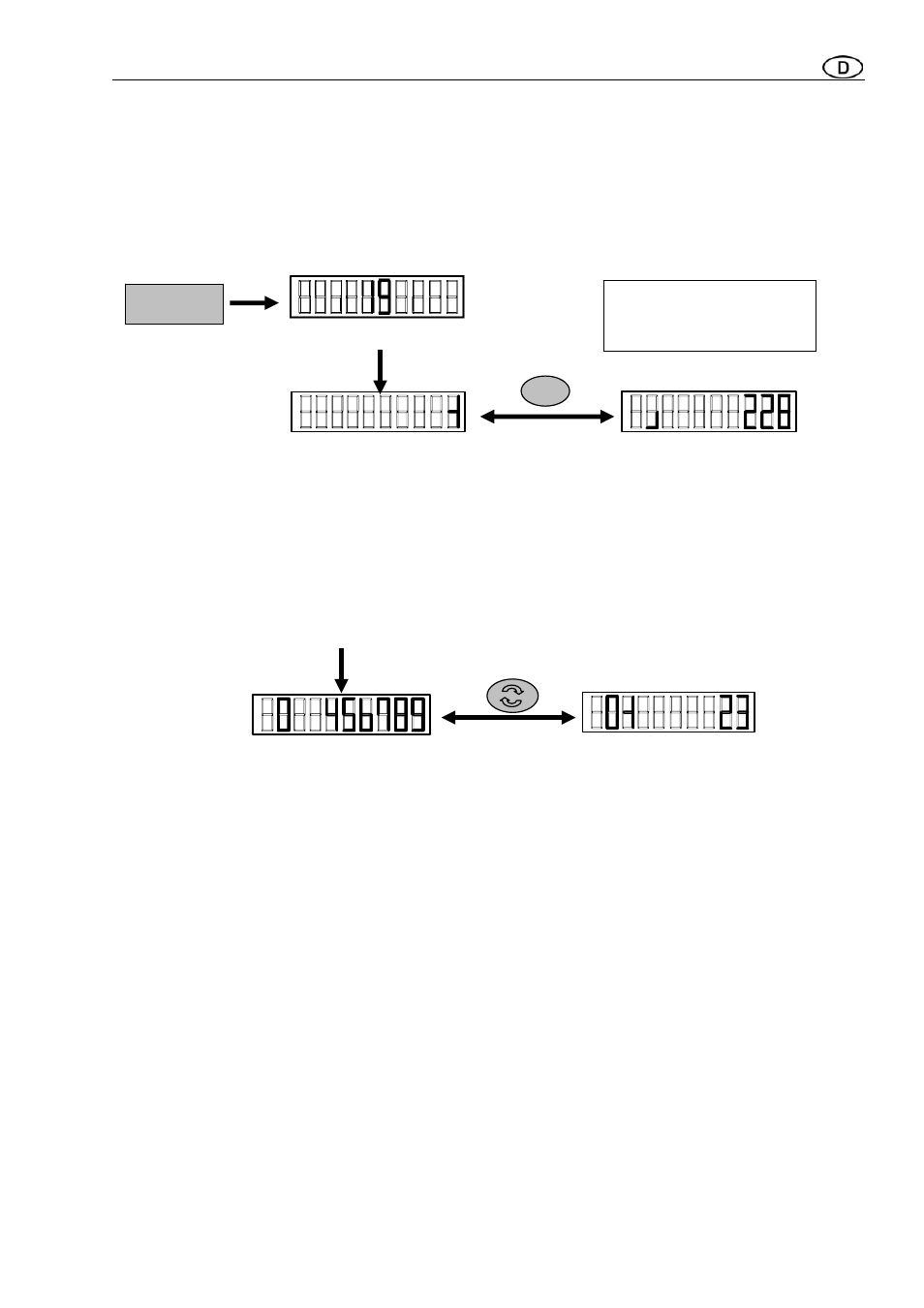

F
F-Taste
BUS-Leerlaufspannung
(z. B. 228 entspr. 22,8 V)
Anzeige Grundzustand (t)
Servicegerät
anklemmen
Softwarestand (z. B. 1.9)
nach ca. 6 s automatisch
* Wird kein Befehl eingegeben,
wechselt die Anzeige nach ca. 6 s
automatisch zurück zur Grundan-
zeige.
*
Am Servicegerät eine der Funktions-
tasten drücken oder Befehlssequenz
eingeben oder Aktion an der Anlage
Umschalttaste
Protokollziffer Seriennummer
Lange Protokollanzeige
Protokollziffer mit
Sonderzeichen t
AS-Adresse
Kurze Protokollanzeige
*
