8

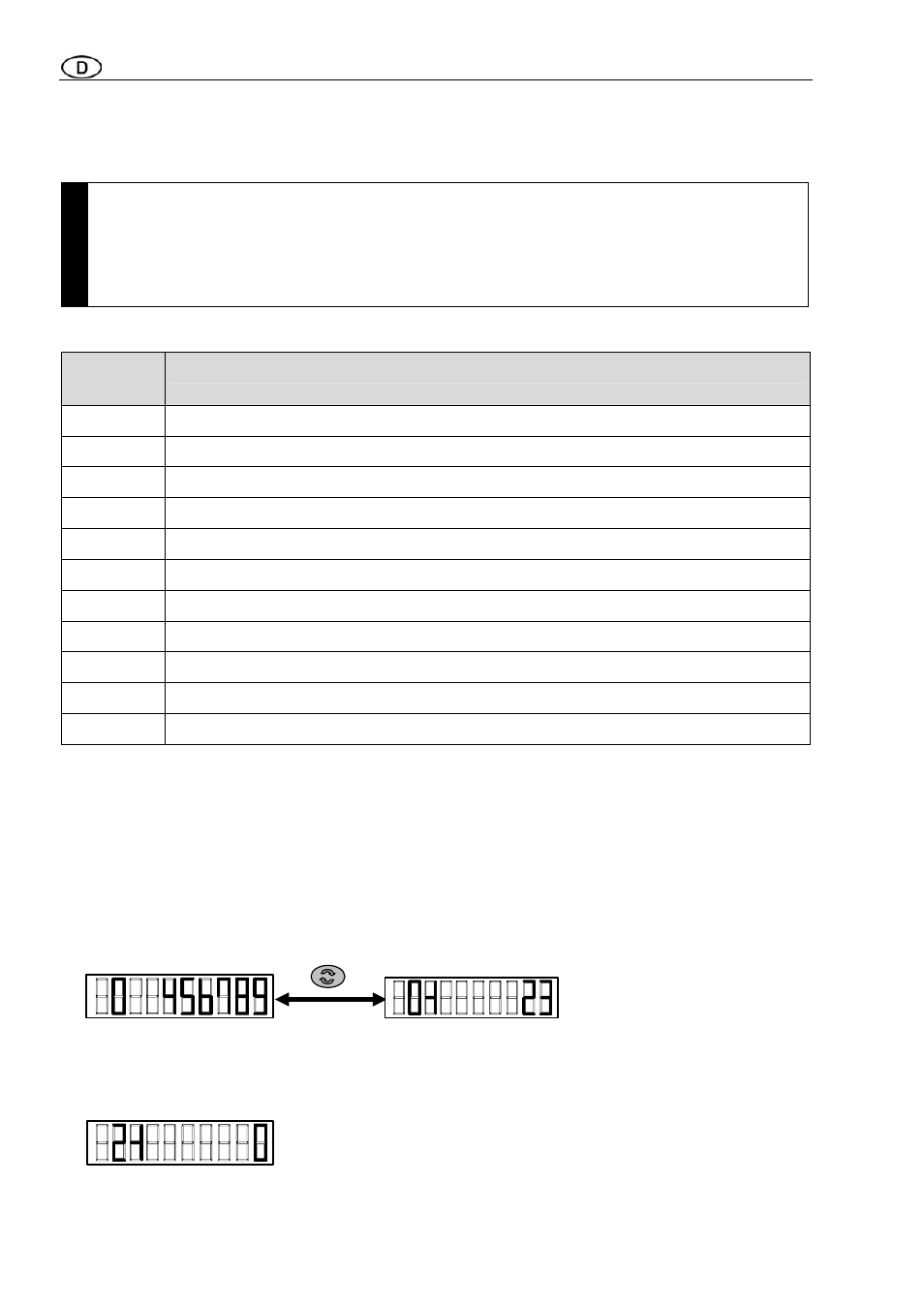

6. Diagnosefunktionen
!
Hinweis:
• Das Servicegerät kehrt 6 s nachdem keine Taste gedrückt wurde in den Grundzu-
stand zurück. Deshalb ist es erforderlich die Tastenfolgen zügig einzugeben.
• Ermitteln Sie vor Beginn Ihrer Aktionen die Seriennummern der Geräte und ma-
chen Sie sich mit der einzugebenden Tastenfolge vertraut.
6.1. Bedeutung der Protokollziffern
Protokoll-
ziffer
Aktion
0 Ruf von der Außenstation zur Innenstation mit Anzeige der gerufenen Seriennummer
0t Ruf von der Außenstation zur Innenstation mit Anzeige der AS-Adresse
1 Langes Türöffnerprotokoll mit Anzeige der entsprechenden Seriennummer
1t Kurzes Türöffnerprotokoll mit Anzeige der AS-Adresse
2t Lichtschaltprotokoll mit Anzeige der AS-Adresse
3 Sprechenanfang von der Innenstation mit Anzeige der Seriennummer der Innenstation
3t Sprechenende von der Innenstation mit Anzeige der AS-Adresse
4 Etagenruf betätigt mit Anzeige der Seriennummer des klingelnden Gerätes
6 Langes Steuerprotokoll mit Anzeige der Seriennummer des Gerätes
6t Langes Steuerprotokoll mit Anzeige der Steuerfunktionsnummer
9 Internruf mit Anzeige der Seriennummer des gerufenen Gerätes
6.2. Auslesen der AS-Adresse einer Außenstation
• Schließen Sie das Servicegerät an eine Anlage an.
• Drücken Sie eine Klingeltaste an der Außenstation.
Ist die Klingeltaste programmiert, erscheint in der Anzeige die Protokollziffer 0 und die
Seriennummer der gerufenen Innenstation. Durch Drücken der Umschalttaste auf dem
Servicegerät wird die AS-Adresse der Außenstation im rechten Teil des Zahlenfeldes
angezeigt (z. B. 23).
Ist die Klingeltaste nicht programmiert, erscheint beim Drücken der Klingeltaste in der
Anzeige die Protokollziffer 2t (Lichtschaltprotokoll) und die AS-Adresse (z. B. 0).
