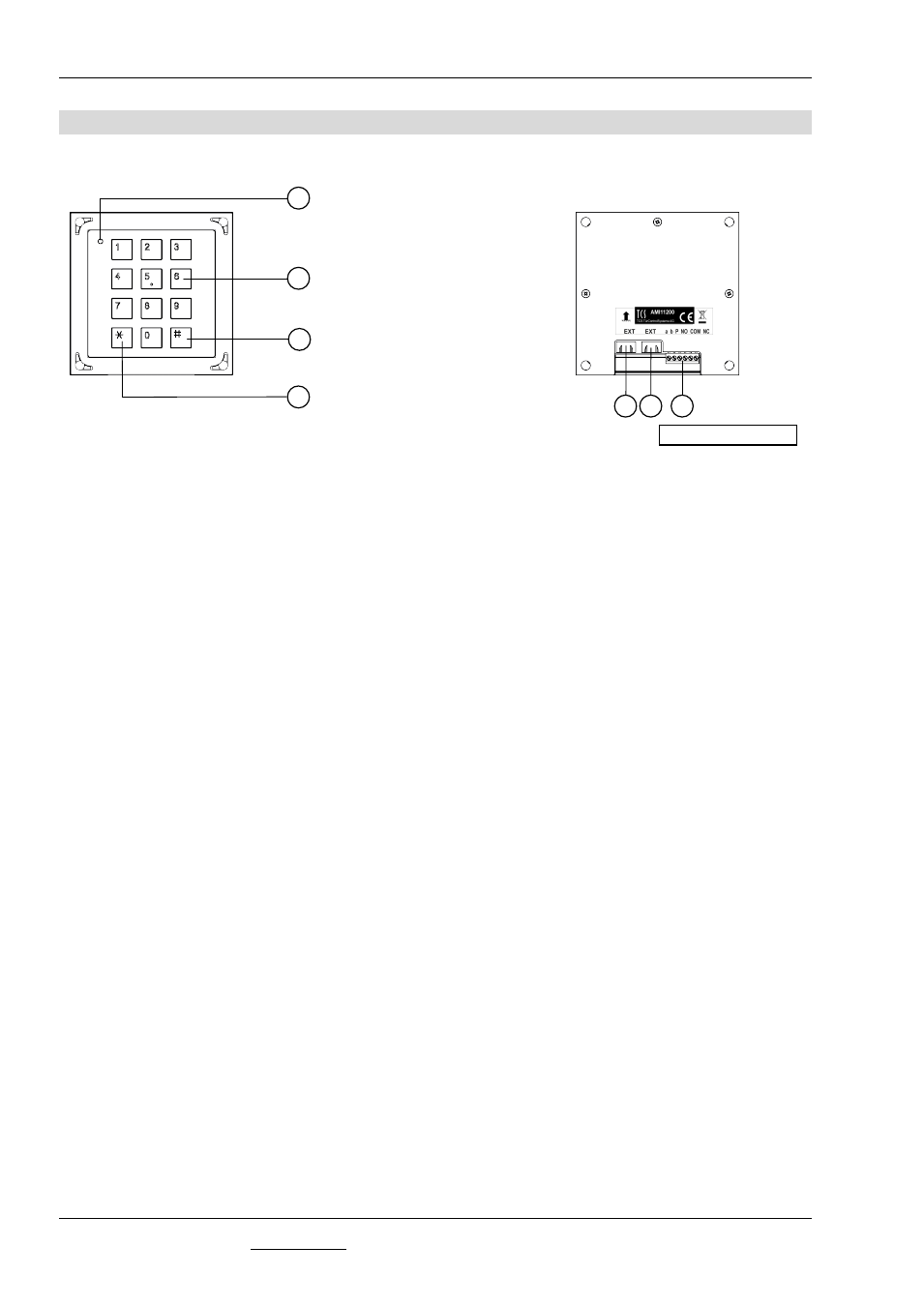

Übersicht
1 Zweifarb-LED
AUS: Ruhezustand
AN rot: 3 s – Codeeingabe
abgelehnt
2 min – Sperrung nach drei-
maliger falscher Eingabe,
Blinkt grün: Programmiermo-
dus aktiv
AN grün: Codeeingabe aner-
kannt (deaktivierbar, Dauer
einstellbar)
Blitzt AN grün: Program-
miermodus am Versorgungs-
und Steuergerät eingeleitet
Blitzt AN rot und grün
(orange): Summenfehleran-
zeige
2 Zifferntasten
Eingabe von Zugangscodes,
Eingabe von Befehlsfolgen
und Parametern bei Konfigu-
ration
3 *-Taste
Einleitung von Befehlsfolgen
bei Konfiguration im Program-
miermodus, Abbruch von un-
vollständigen Befehlsfolgen
4 #-Taste
Abschluss von Befehls- und
Codeeingaben, Trennung von
Parametern von Befehlsein-
gaben (Beispiel: * 0 # 3 #),
Lichtfunktion
5 Anschluss
weiteres Modul mit 4-poligem
Verbindungskabel (z. B. Dis-
playmodul AMI1010x oder
Einbau-Türlautsprechermodul
AMI11100)
6 Anschluss
weiteres Modul mit 4-poligem
Verbindungskabel (z. B. Klin-
geltastenmodul AMI1090x)
7 Anschluss
TCS:BUS
®
und Schaltaus-
gang
2
3
1
4
a b P NO COM NC
7
5
6
