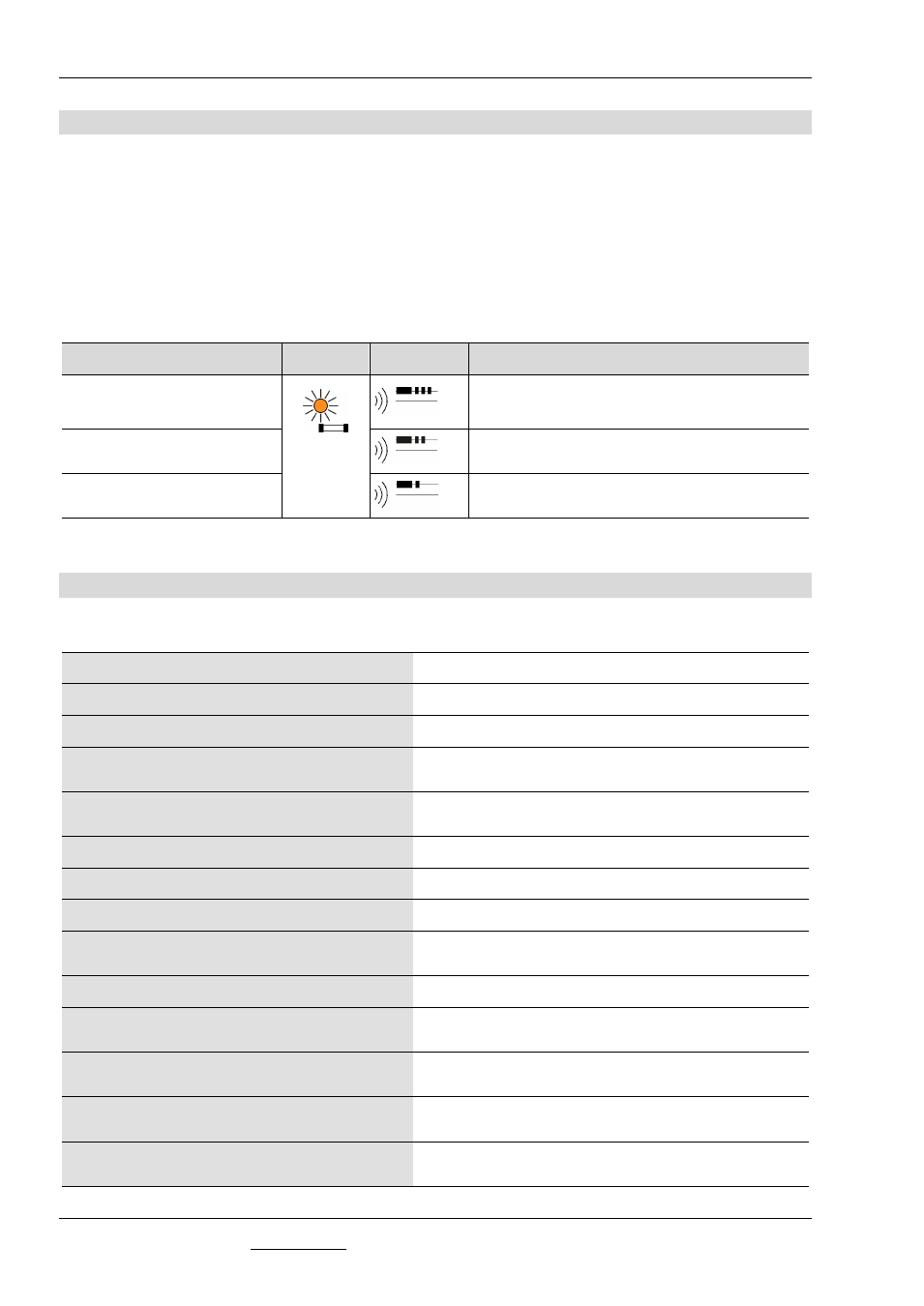

Inbetriebnahme
Fehlererkennung und -anzeige
Fehler werden optisch bei der Erkennung und akustisch auf Tastendruck (einmalig und nur
in der Betriebsart Codeschloss) signalisiert: Fehlerton und dauerndes Blitzen der Zweifarb-
LED.
Beim Drücken einer Taste wird der Fehlerton erneut ausgegeben.
Die optische Fehleranzeige bleibt so lange aktiv, bis der Fehler beseitigt ist.
Fehlerursachen
Anzeige Fehlerton Beseitigung
a- und P-Ader: vertauscht
oder Kurzschluss zwischen a-
und P-Ader
LED
blitzt
orange
a- und P-Ader tauschen oder Kurzschluss be-
seitigen, Modul geht wieder in Ruhemodus
a- Ader: nicht angeschlossen
oder nicht versorgt
a- Ader anschließen oder Stromversorgung
prüfen, Modul geht wieder in Ruhemodus
Taste klemmt
(länger als 15 s gedrückt)
Taste lösen,
Modul geht wieder im Ruhemodus
Konfiguration
Werksseitige Voreinstellungen
Betriebsart
Codeschloss
AS-Adresse für Türöffnerfunktion
0
Lichtschaltprotokoll senden (#-Taste)
aktiv
Akustische Signalisierung des
Tastendrucks
(
Tastenquittungston)
aktiv
Programmiermodus immer erst am Ver-
sorgungs- und Steuergerät einschalten
aktiv
Programmiersperre
AUS
Mastercode
Seriennummer des Codeschlossmoduls
Relaisschaltzeit
ca. 3 s
Bei Empfang eines Türöffnerprotokolls
Relais schalten
aktiv
Zentralenmodus
AUS
1. Zugangscode (auf Speicherplatz
Nummer 1)
111
1. Zugangscode / Parameter
(auf Speicherplatz Nummer 1)
sendet Türöffnerprotokoll mit AS-Adresse,
Relais schaltet
2.-20. Zugangscode
(auf Speicherplatz Nummer 2 bis 20)
nicht vergeben
2.-20. Zugangscode / Parameter
(auf Speicherplatz Nummer 2 bis 20)
sendet Türöffnerprotokoll mit AS-Adresse,
Relais schaltet, Datensatz inaktiv
