Schaltungsbeispiele Lichtschalten
Die verschiedenen Lichtfunktionen wirken auf einen internen nachtriggerbaren Treppen-
haus-Zeitschalter mit Niederspannungs-Schaltkontakt (max. 24 V, DC 2 A).
Lichtautomatik
Helligkeitsabhängiges Lichtschalten beim Klingeln. Der Schwell-
wert ist einstellbar.
Lichtschalten
Über nicht programmierte Klingeltasten oder die F-Taste der In-
nenstationen kann manuell das Licht eingeschaltet werden.
Im Auslieferungszustand ist die F-Taste der Innenstationen mit
dieser Funktion belegt.
Lichtschaltfunktion
Ermöglicht die Doppelbelegung der Türöffnertaste an den Innen-
stationen. Bei aktivierter Lichtschaltfunktion wird nur bei aktiver
Sprechverbindung eine Türöffnung angesteuert. Ohne Sprechver-
bindung wird das Licht geschaltet. Die F-Taste der Innenstationen
wird so für andere Funktionen frei.
!
Lastkreise mit Netzspannung dürfen nur über ein externes Steuerrelais geschaltet wer-
den. Die galvanische Trennung gemäß SELV ist erforderlich.

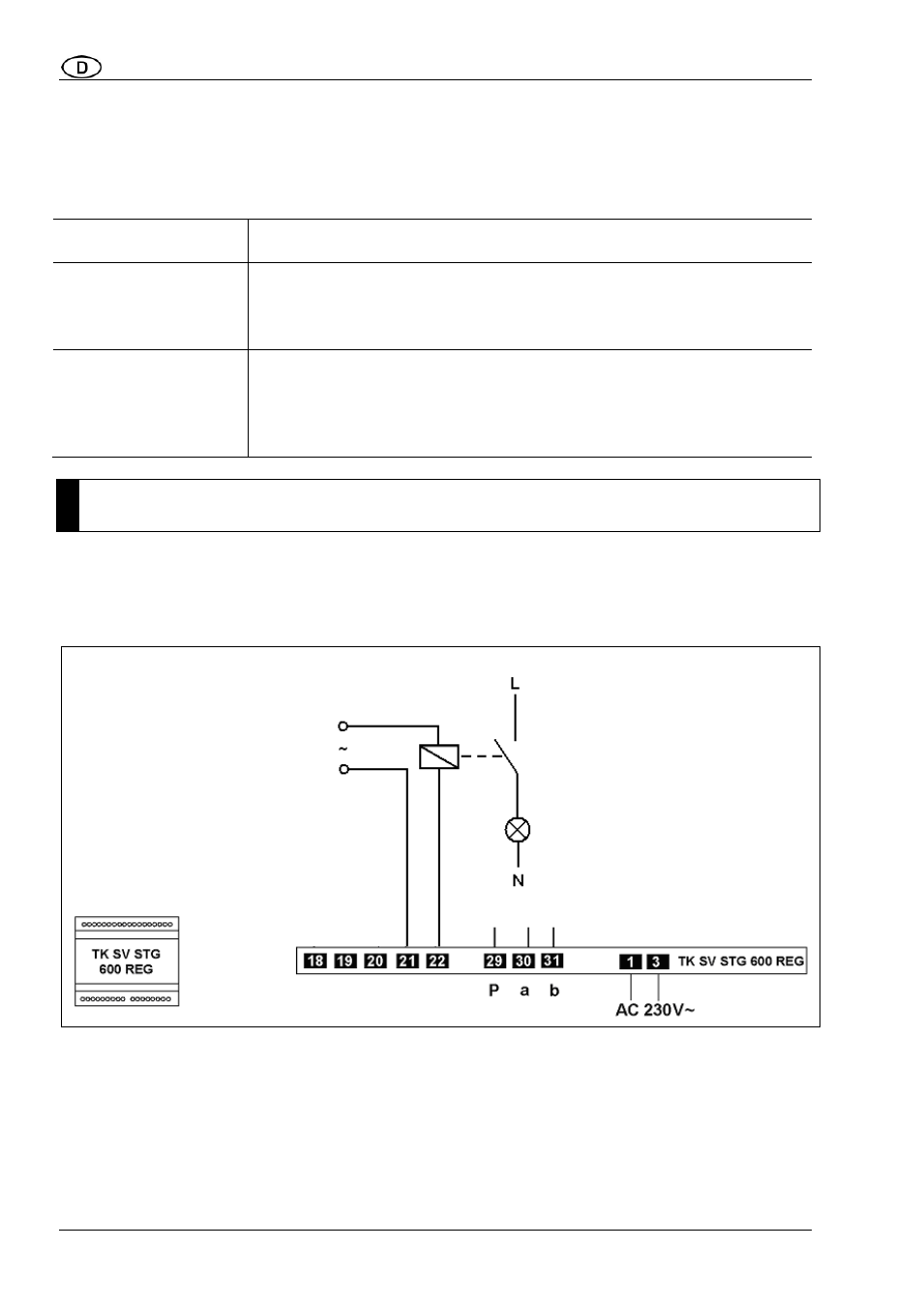

Anschlussmöglichkeit für ein Relais mit externer Spannungsversorgung
Anschluss eines externen Steuerrelais für den Lastkreis am zeitgesteuerten potentialfreien
Kontakt (max. 24 V, 2 A).
Bei einer bestehenden Treppenlicht-Zeitschaltung ist der Schaltkontakt des externen
Steuerrelais am Tasteranschluss des vorhandenen Treppenlicht-Zeitschalters anzuschlie-
ßen. Die Lichtschaltzeit am Versorgungs- und Steuergerät ist dann auf das Minimum zu
stellen.
Beispiel externes Steuerrelais:
• Steuerrelais Eltako ER12-001-8-230V UC
