Anschlussmöglichkeit für ein Relais an der internen Spannungsversorgung
Die Spannungsversorgung von externen Treppenlicht-Zeitschaltern oder Steuerrelais mit
Universalspannungseingang aus der internen Türöffnerversorgung (AC 12 V) ist möglich.
!
Verwenden Sie ausschließlich Relais mit Universalspannungseingang und einer max.
Ansteuerleistung von 250 mW. Die galvanische Trennung gemäß SELV ist erforderlich.

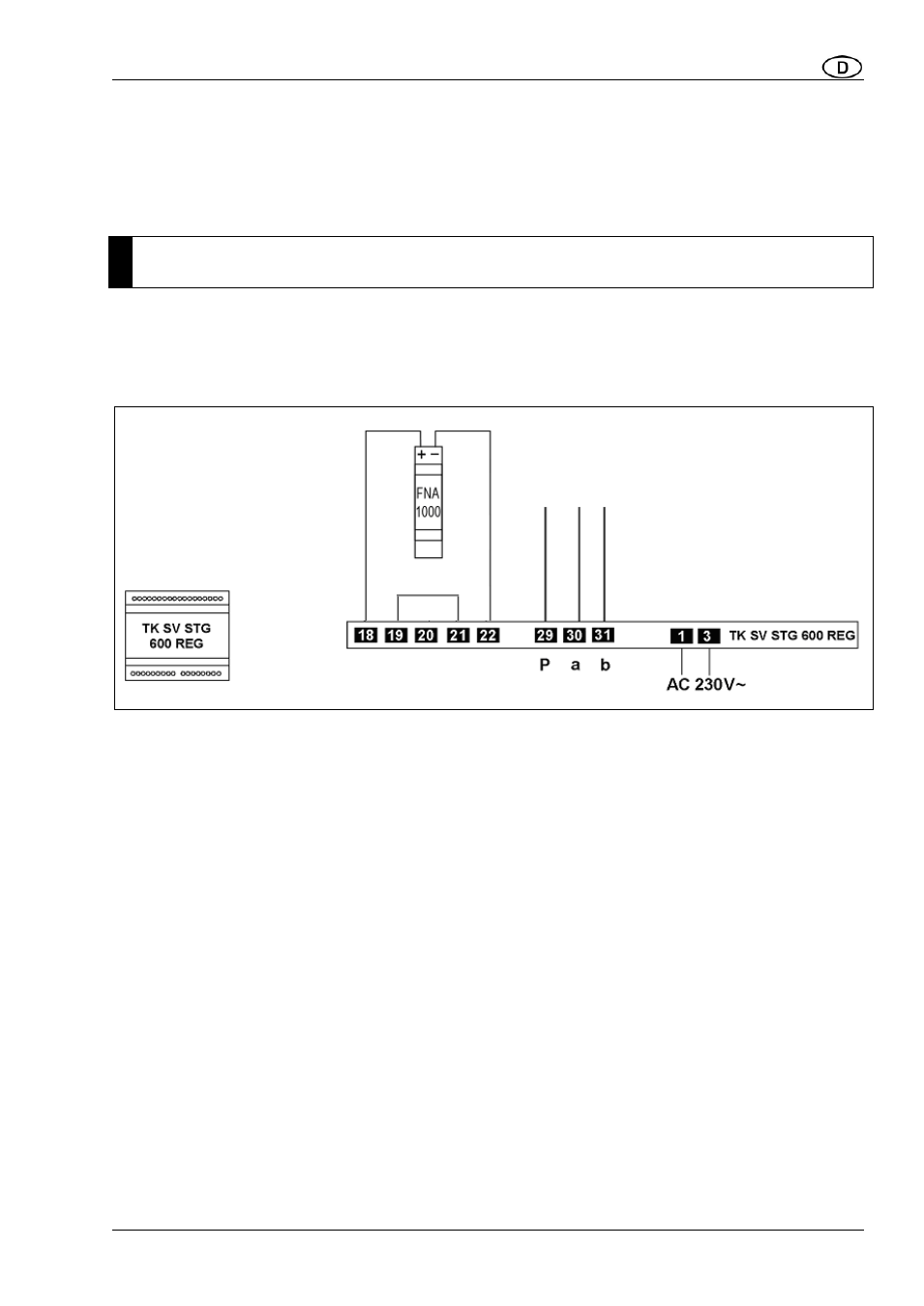

Der Steuereingang des Relais wird an den Klemmen 22 und 18 angeschlossen. Die
Klemmen 19 und 21 sind zu verbinden.
Beispiele Relaistypen:
• Treppenlicht-Zeitschalter TCS Art.-Nr.: FNA1000-0400 oder TZ1-SG (mit 8 V-24 V AC)
• Treppenlicht-Zeitschalter Theben Elpa1
• Treppenhaus-Zeitschalter Eltako TLZ12M-230V+8V..230V UC
• Steuerrelais Eltako ER12-001-8-230V UC
Montage
Einbau in Kleinverteiler auf Hutschiene entsprechend DIN EN 50022
Leitungen anschließen
Leitungstyp: Fernmeldeleitung J-Y (St) Y mit paarweise verdrillten Adern. Der übliche
Durchmesser ist 0,6 mm oder 0,8 mm.
• Schließen Sie die Leitungen gemäß Anschlussplan an.
