Anschließen der Leitungen

Leitungsquerschnitt

Leitungen an a, b, P, M: empfohlen: 0, 8 mm, maximal: 2,5 mm

2

Videoleitung: verdrilltes Adernpaar mit einem Aderndurchmesser von 0,8 mm

(z.B. Standard-Fernmeldeleitung J-Y(St)Y 4x2x0,8)

Schaltungsbeispiel

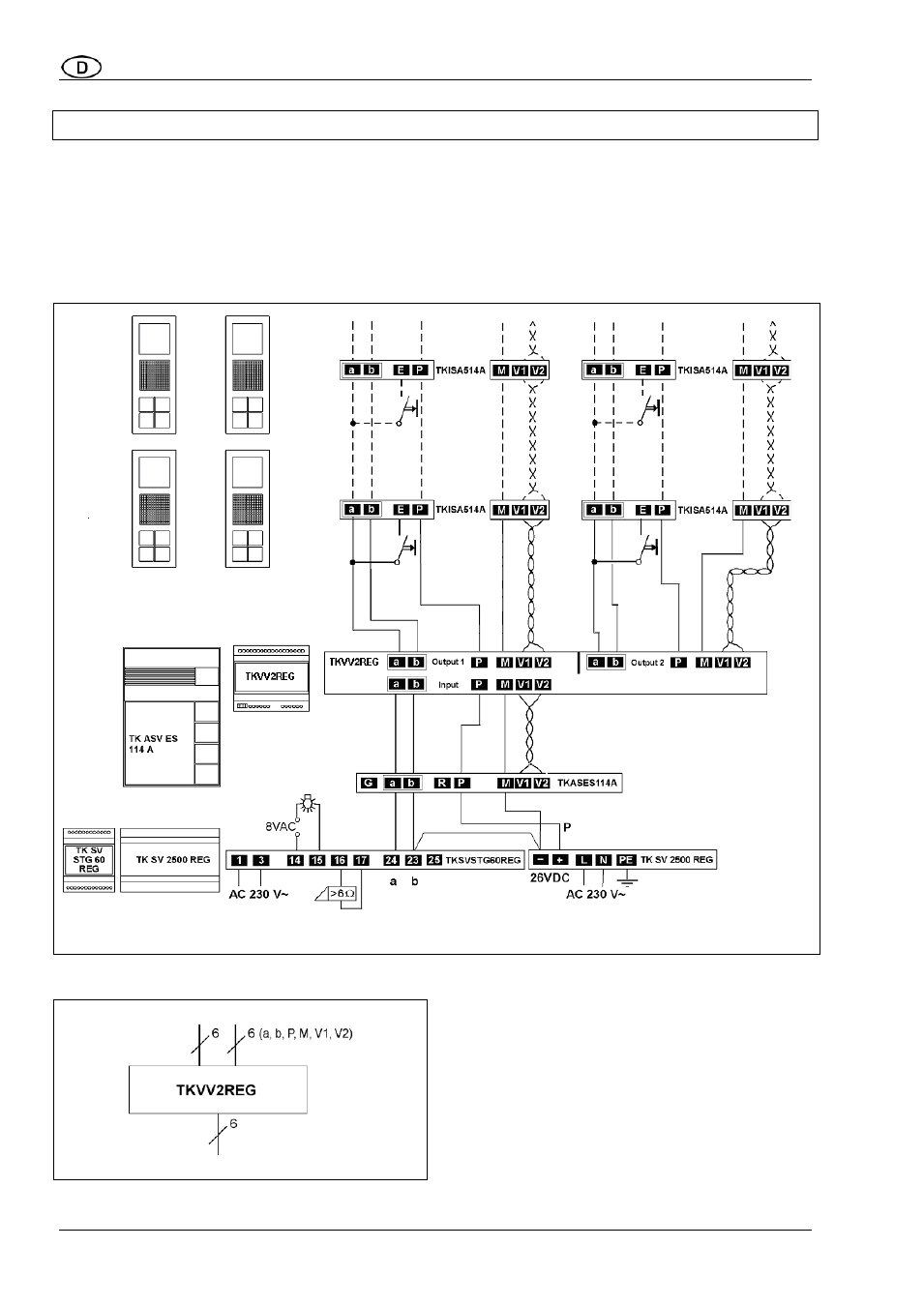

Anschlussplan 6-Draht-Anschluss
