6
Inbetriebnahme
• Installieren Sie die Geräte der Anlage vollständig.
• Prüfen Sie zwischen a- und b-Ader auf Kurzschluss.
• Schalten Sie die Netzspannung ein.
!
Erst die Anlage vollständig installieren, dann an Spannung anschließen!
• V1 und V2 dürfen nicht – auch nicht kurzzeitig – miteinander oder mit P-, a- oder b-
Ader verbunden werden. Ein Verbinden würde das Gerät zerstören.
• Beim Anschluss der Video-Adern V1 (+) und V2 (-) ist auf die Polung zu achten.
Sollte nach der Inbetriebnahme ein verzerrtes Bild zu sehen sein, schalten Sie das
Gerät ab und kontrollieren Sie die Adern für das Videosignal.
Einstellungen
Bedienelemente

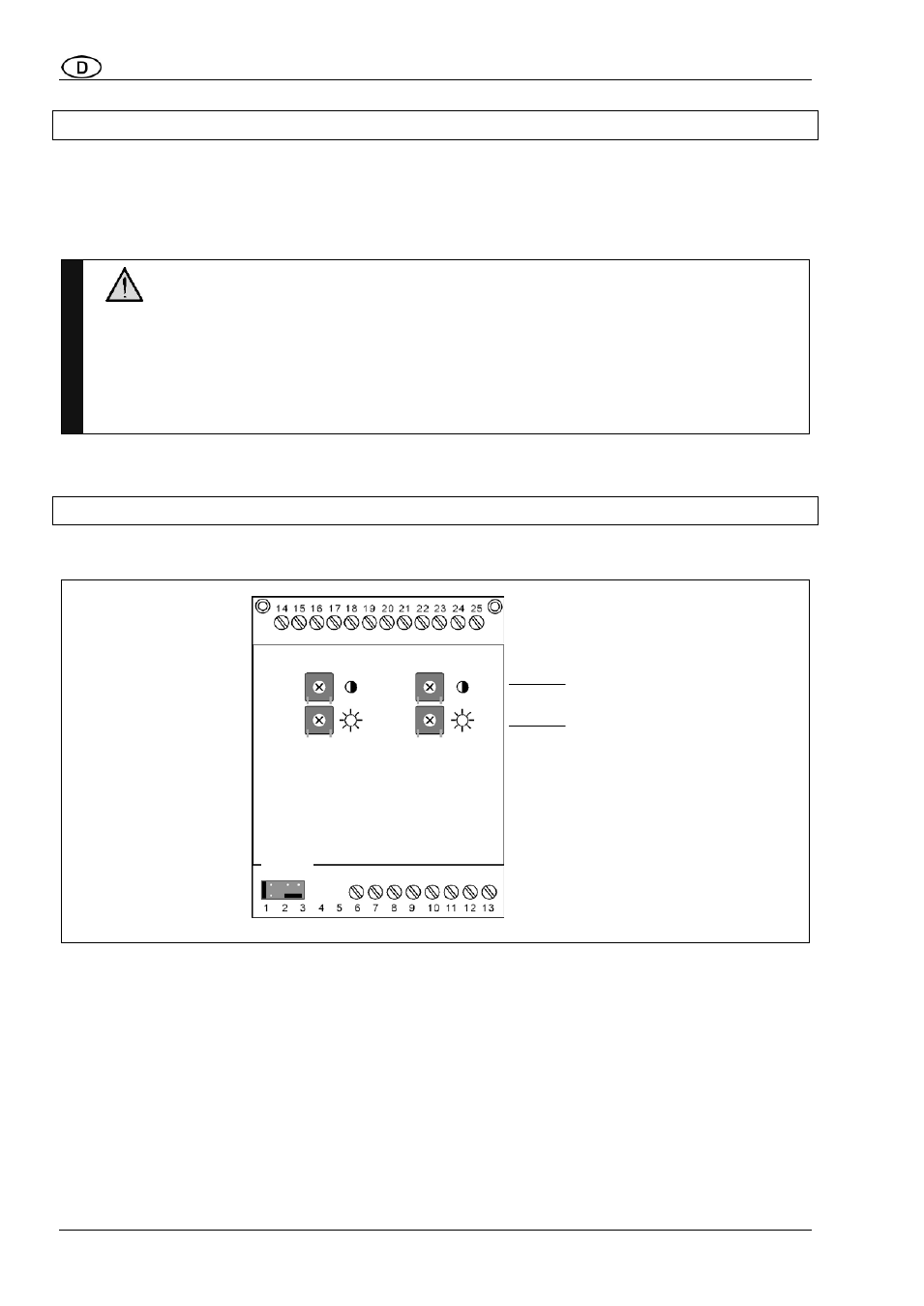

Gerät ohne Deckel
Werksseitige Voreinstellung Verstärkung
Alle Bildkontrast- und Helligkeitsregler:
Linksanschlag, Verstärkung 1 (0 dB), linearer Frequenzgang.
Konfigurieren des Gerätes
An der unteren Klemmenreihe des Gerätes befinden sich zwei Steckbrücken. Sie dienen
der Konfiguration des Videoverteilers.
Kontrastregler
Helligkeitsregler
J1 J2
Ausgang 1
Ausgang 2
