Seite 2
2

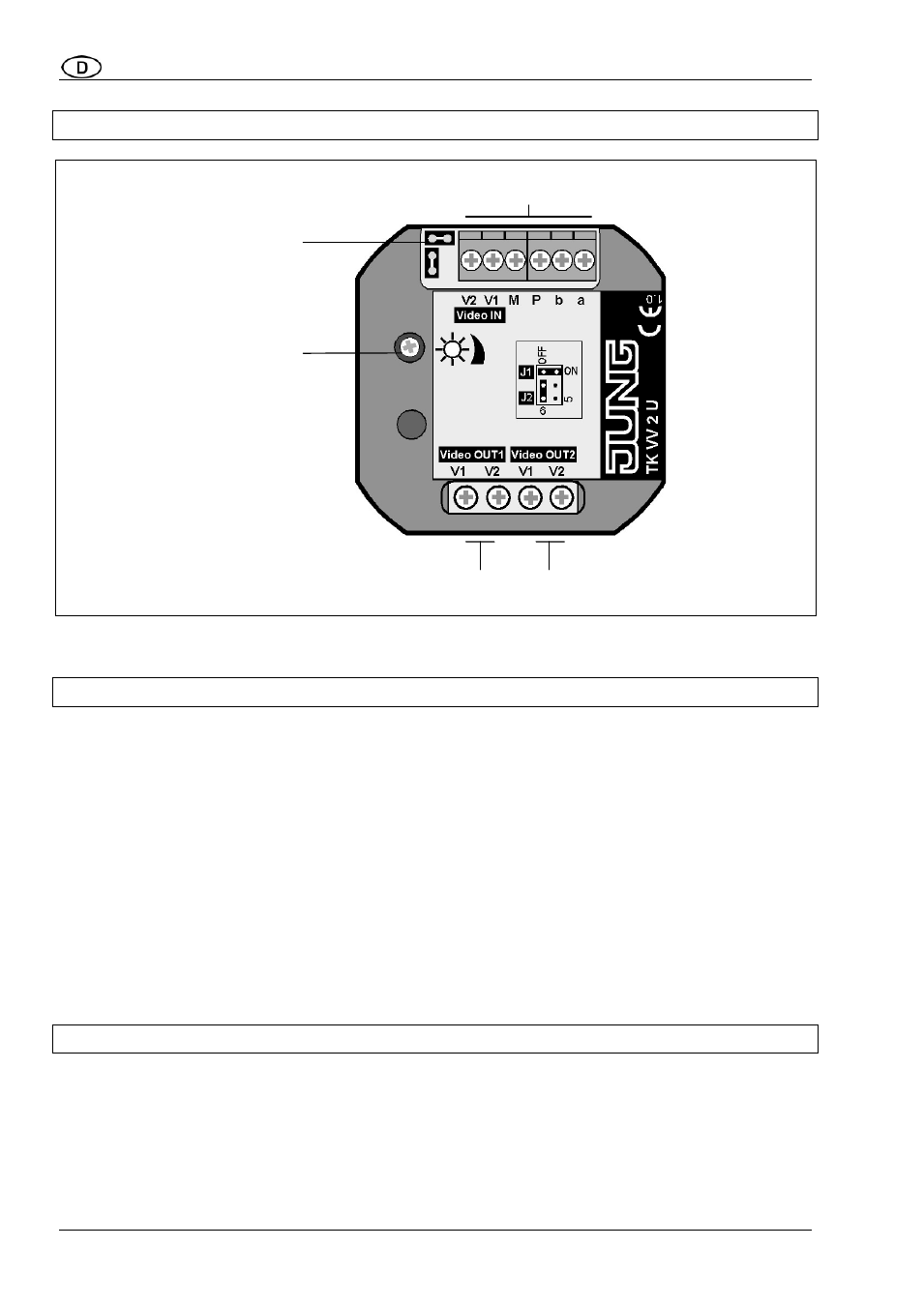

Geräteübersicht
Technische Daten
Versorgungsspannung:
AC 230 V~ ± 8 % (Versorgungs- und Steuergerät)
Gehäuse:
Einbaugehäuse
Abmessung:
51 x 51 x 22 mm
Gewicht
30 g
Zulässige Umgebungstemperatur:
-20 °C ... +50 °C
Eingangsstrom:
I(a) = 0,0 mA, I(P) = 40 mA
maximaler Eingangsstrom:
I(Pmax) = 60 mA
Eingangsimpedanz J1 gesteckt:
100 Ohm
Verstärkungs-Einstellung:
0 bis +12 dB gesamt
Maximaler Ausgangspegel:
4 Vpp an 100 Ohm (bei 1 Vpp am Eingang)
6-Drahtbetrieb erforderlich.
Bestimmungsgemäßer Gebrauch
Der TK VV2 U nimmt ein Videosignal auf und verteilt es auf zwei voneinander unabhängi-
ge, aktive Ausgänge. Das Gerät ist geeignet für die Montage in einer Gerätedose nach
DIN 49073.
Er ist vorzugsweise einzusetzen in Steigeleitungssystemen. Für andere Anwendungen
Videoverteiler TK VV2 REG (für Schaltschrankmontage) verwenden!
Anschlussklemmen
Videoeingang
Anschlussklemmen
Videoausgang 1
Anschlussklemmen
Videoausgang 2
J1: Abschluss-
widerstand
J2: (nur auf Anfrage)
Helligkeitsregler
