Inbetriebnahme
• Installieren Sie die Geräte der Anlage vollständig.
• Prüfen Sie zwischen a- und b-Ader auf Kurzschluss.
• Schalten Sie die Netzspannung ein.
!
Erst die Anlage vollständig installieren, dann an Spannung anschließen!
• V1 und V2 dürfen nicht – auch nicht kurzzeitig – miteinander oder mit P-, a- oder b-
Ader verbunden werden. Ein Verbinden würde das Gerät zerstören.
• Beim Anschluss der Video-Adern V1 (+) und V2 (-) ist auf die Polung zu achten.
Sollte nach der Inbetriebnahme ein verzerrtes Bild zu sehen sein, schalten Sie das
Gerät ab und kontrollieren Sie die Adern für das Videosignal.
Einstellungen
Werksseitige Voreinstellung
Helligkeitsregler (Verstärkung): Linksanschlag, Verstärkung 1 (0 dB) , linearer Frequenz-
gang.

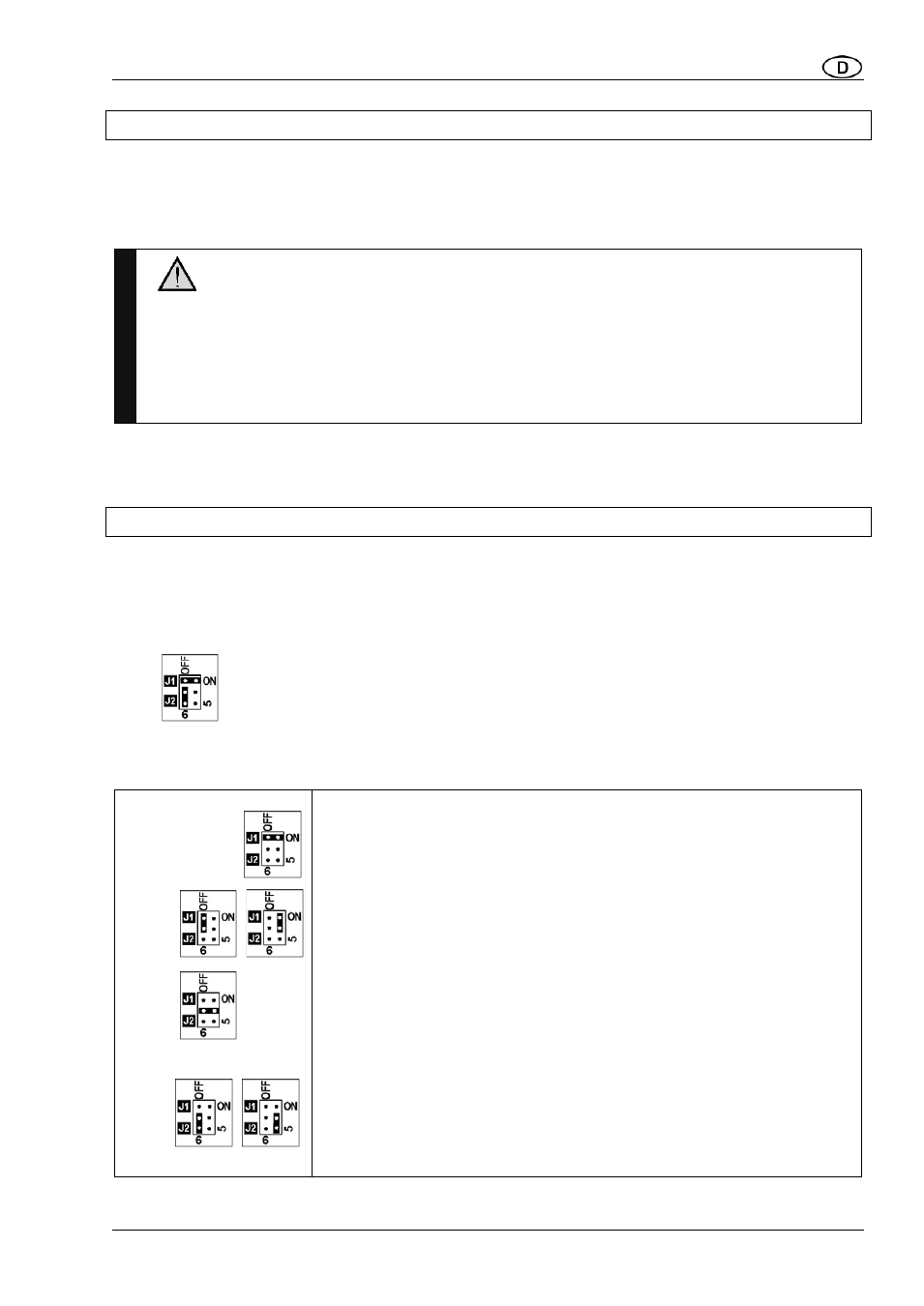

Steckbrücken
J1 = gesteckt = waagerecht = Abschlusswiderstand am Eingang aktiv
J2 = nicht gesteckt = senkrecht = 6-Draht Betrieb
Konfigurieren
J1: zum Einrichten des TK VV2 U als Endgerät.
Gesteckt (waagerecht, auf beide oberen Kontakte gesteckt), der Videovertei-
ler wird als letztes Gerät am Ende eines TCS:BUS-Videostranges installiert.
Er aktiviert den Abschlusswiderstand am Eingang.
Nicht gesteckt (senkrecht, auf zwei obere Kontakte gesteckt): der Videover-
teiler wird nicht als letztes Gerät am Ende eines TCS:BUS-Videostranges
installiert.
mittlere Kontakte ohne Belegung
J2 :
Nicht gesteckt (senkrecht, auf zwei untere Kontakte gesteckt): der Videover-
teiler wird in einer TCS-Anlage im 6-Drahtbetrieb betrieben.
