Motor-Steuerungs-Einsatz, DC 24 V
Jalousie-Management
Motor-Steuerungs-Einsatz, DC 24 V
Art.-Nr.:
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Zur Versorgung des Einsatzes und zur Ansteuerung der Nebenstelleneingänge, muss ein
Netzgerät verwendet werden, welches DC 24 V SELV liefert. Damit wird eine sichere
Trennung zwischen Primär- und Sekundärseite sichergestellt.
Verletzungsgefahr. Gerät nur zum Steuern von Jalousie- und Rollladenmotoren oder
Markisen einsetzen. Keine anderen Lasten schalten.
Nur Jalousieantriebe mit mechanischen oder elektronischen Endlagenschaltern
verwenden. Endlagenschalter auf korrekte Justierung prüfen. Angaben der
Motorenhersteller beachten. Gerät kann beschädigt werden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

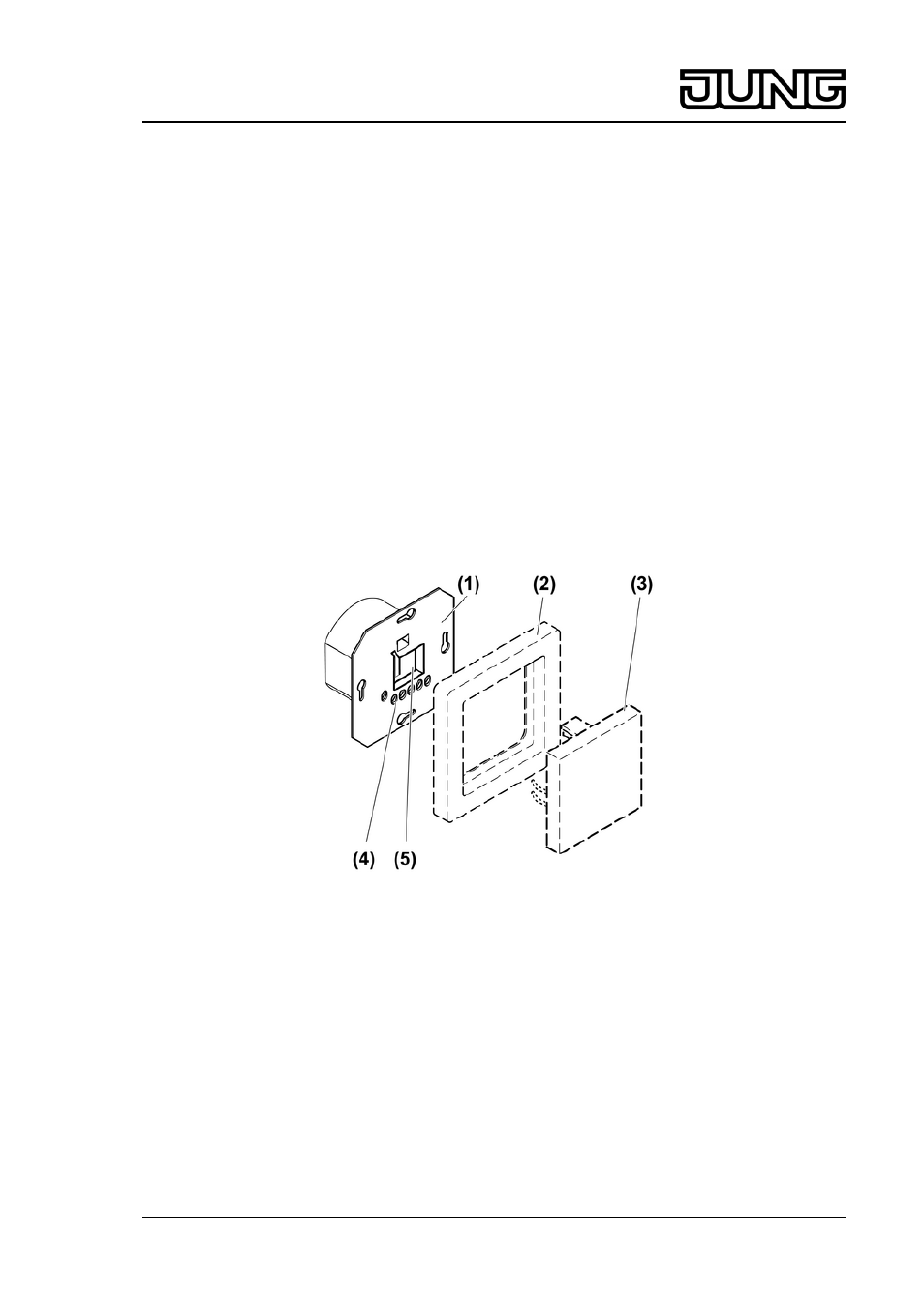

Bild 1
(1) 24-V-Einsatz
(2) Rahmen
(3) Jalousieaufsatz
(4) Anschlussklemmen
(5) Raum für Klemmenblock Sensorik
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Steuern elektrisch betriebener Jalousien, Rollläden und Markisen, die mit DC 24 V SELV
betrieben werden
-
Betrieb mit geeignetem Jalousieaufsatz
-
Montage in Gerätedose nach DIN 49073
